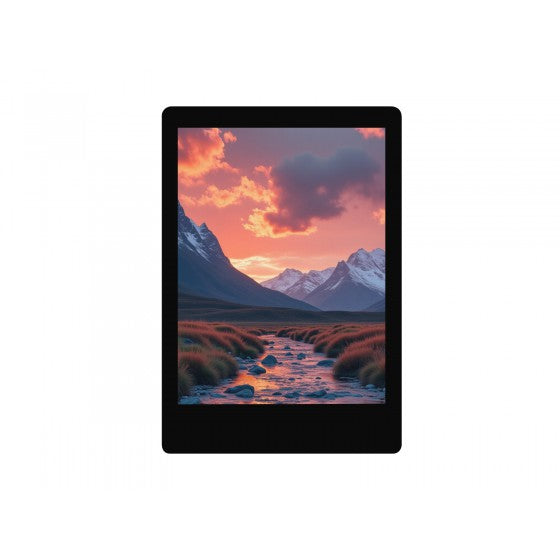

RP2350搭載 2.8インチ 静電容量式タッチスクリーン開発ボード

送料区分: 200

商品コード: WAVESHARE-30706

発売日: 2025-05-12

在庫数: 18

短いURL: ssci.to/10331

¥3,960 （税込）
¥3,960 - ¥3,960
¥3,960

RP2350が搭載されたWaveshare設計の低コストな高性能MCUボードです。2.8インチの静電容量式タッチディスプレイを備え、LVGLのようなGUIプログラムをスムーズに実行することができます。

※ LVGL（Light and Versatile Graphics Library）：組み込みシステム向けの無料かつオープンソースのグラフィックスライブラリです。

リチウムバッテリー充電マネージャー、6軸センサ（加速度計：3軸、ジャイロスコープ：3軸）、RTCチップなどが統合されているので、開発が容易で、簡単に製品に統合することができます。

※ 注意：リチウムバッテリーは本製品に含まれていません。

特徴

  • Raspberry Pi設計のRP2350 マイクロコントローラーチップを搭載
    • 独自のデュアルコア、デュアルアーキテクチャーを採用：デュアルコアARM Cortex-M33プロセッサとデュアルコアHazard3 RISC-Vプロセッサ、最大150 MHzで動作する高性能
  • 520 KBのSRAM、16 MBのオンボードフラッシュメモリ内蔵
  • LCDディスプレイ：2.8インチ、解像度 240 x 320、262 Kカラー
  • I2Cインタフェースを介して制御される静電容量式タッチ機能、5点タッチ、割り込みをサポート
  • UART、I2C、I/Oインタフェース、フルスピードのUSBポートを装備
  • スピーカー端子、QMI8658 6軸センサ、RTCセンサ、TFカードスロット、バッテリー充電管理モジュールなどを搭載
  • USB経由の大容量ストレージを使用したドラッグ&ドロッププログラム
  • 柔軟なクロックや複数の電源モード採用により、正確な制御と低電力消費を実現
  • Pico C/C++ ソフトウェア開発キット、MicroPython、Arduino IDEをサポートし、簡単に開発を始めることができます。

仕様

  • MCU

    • RP2350
    • 構成
      • デュアルコアARM Cortex-M33プロセッサ
      • デュアルコアHazard3 RISC-Vプロセッサ
    • 動作クロック：最大150 MHz
    • 内蔵機能
      • 高精度クロック&タイマー
      • 低消費電力スリープ/休止モード
      • USB 1.1 デバイス/ホストサポート
      • ドラッグ＆ドロッププログラミング（USBマスストレージ経由）

  • メモリ

    • SRAM：520 KB
    • フラッシュメモリ：16 MB

  • LCDディスプレイ部

    • タッチチップ：CST328
    • タッチポート：I2C
    • ディスプレイチップ：ST7789T3
    • 接続方式：SPI
    • パネル：IPS方式
    • ピクセルサイズ：0.18 x 0.18（mm）
    • サイズ：2.8インチ
    • 解像度：240 x 320
    • 262 Kカラー

  • IMUセンサ

    • センサ型式：QMI8658
    • 加速度センサ
      • 分解能：16 bit
      • 測定範囲：±2、±4、±8、±16 g
    • ジャイロスコープ
      • 分解能：16 bit
      • 測定範囲：±16、±32、±64、±128、±256、±512、±1024、±2048°/sec

  • 利用可能なI/O・インタフェース

    • USB Type-C コネクタ
    • リアルタイムクロックチップ & バッテリ端子
    • リチウムバッテリー充電・放電端子
    • 2.8インチ 静電容量式タッチLCD

使用例

  • ディスプレイとオーディオ出力のポータブルデバイス
  • タッチとボタンの多機能入力ソース
  • ユーザーインタフェース
  • LVGL、GUI開発

内容物

  1. 1 x RP2350搭載 2.8インチ 静電容量式タッチスクリーン開発ボード
  2. 2 x 8 Ω 2 Wスピーカー
  3. 2 x SH1.0、4ピンケーブル
  4. 1 x SH1.0、12ピンケーブル

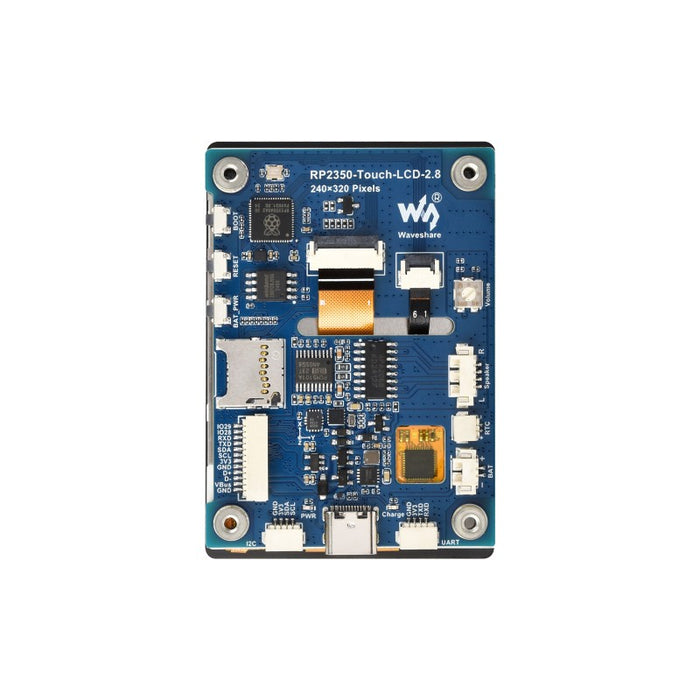

内部メイン基板各部説明

  1. RP2350A（デュアルコア・デュアルアーキテクチャ設計、最大150 MHzで動作）
  2. フラッシュメモリ（16 MB、W25Q128JVSIQ）
  3. IMUセンサ（QMI8658）
  4. RTCチップ（PCF85063 ）
  5. オーディオデコーダー（PCM5101）
  6. アンプチップ
  7. 音量調整ノブ
  8. バッテリー充電マネージャー
  9. 低ドロップアウトレギュレータ（最大800 mA出力、ME6217C33M5G）
  10. TFカード
  11. バッテリー電源制御ボタン（関連するドライバプログラムが必要）
  12. RESETボタン
  13. BOOTボタン
  14. 多機能12ピン
  15. USB Type-Cポート
  16. I2C端子
  17. UARTヘッダー
  18. MX1.25バッテリー端子（2ピンヘッダ、3.7 Vリチウムバッテリー用、充電と放電をサポート）
  19. RTCバッテリーヘッダー（RTCバッテリー充電用）
  20. スピーカー端子（8 Ω 2 W 2030スピーカー）
  21. 電源インジケーター
  22. 充電インジケーター（充電されている時に点灯し、完全に充電されると消灯します）

ピン配置

寸法

資料

販売元小売価格: 21.99ドル
販売元商品ページ: RP2350-Touch-LCD-2.8
