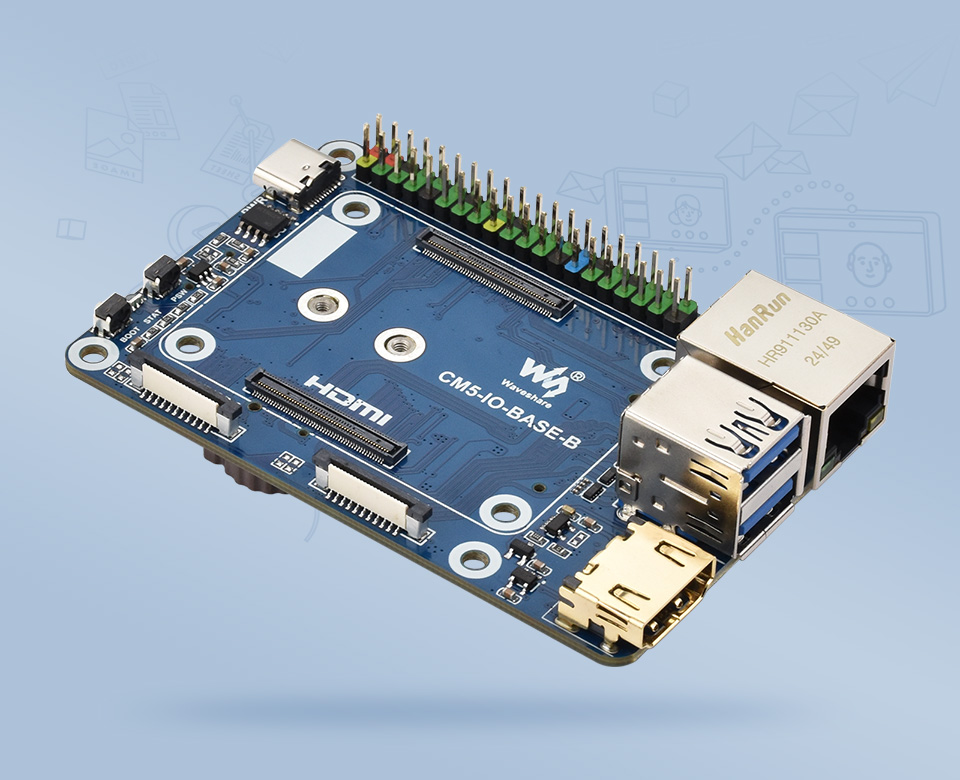

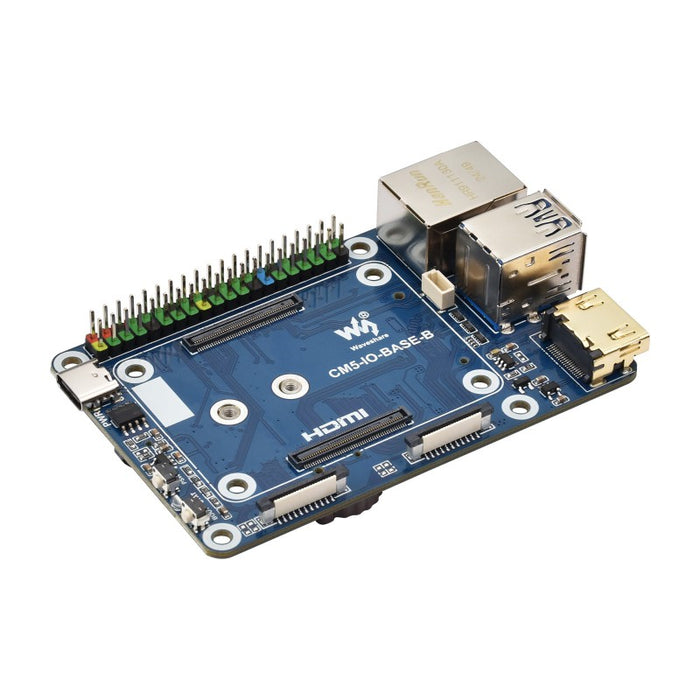

Waveshare CM5ミニベースボードB（CM5-IO-BASE-B）

Raspberry Pi CM5の評価や最終製品への組み込みに最適なクレジットカードサイズのベースボードです。EEPROMと暗号化チップが搭載されています。

※ 当社のCM5特設ページはこちらです。

仕様

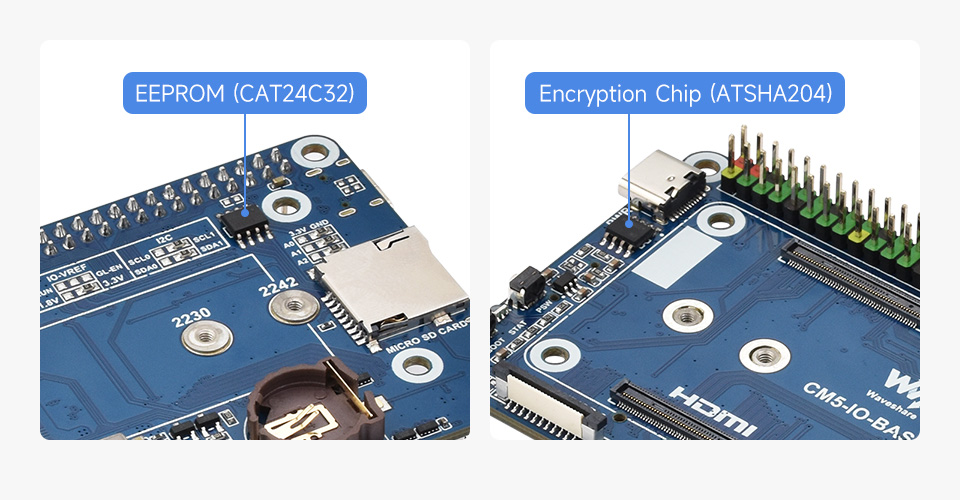

EEPROM/暗号化チップ

使用例（Raspberry Pi CM5、ファン、USBケーブルは付属しません）

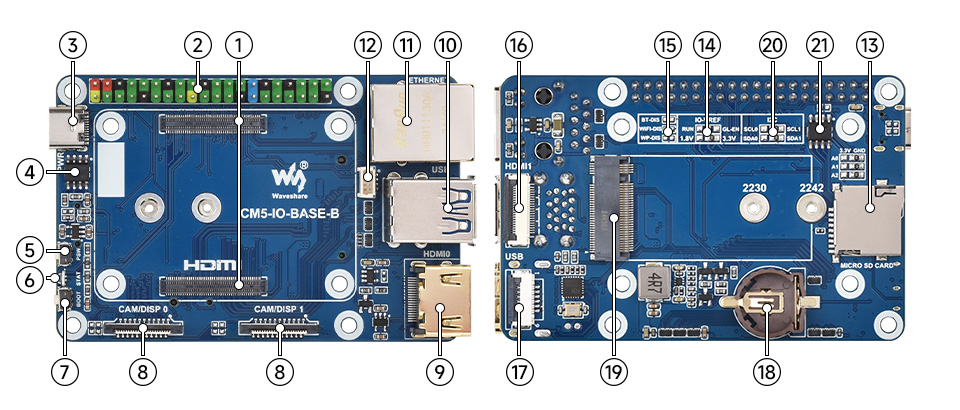

CM5ベースボード説明図

1. CM5 ソケット
   あらゆるCompute Module 5に適合
2. 40PIN GPIO
   各種 HAT / HAT+ モジュール接続用
3. 電源入力/プログラミング
   5 V / 5 A 電源またはeMMC 書き込み用
4. 暗号化チップ(ATSHA204)
   高速でセキュアなシンメトリック認証
5. PSW 電源ボタン
   長押しで強制電源オフ、押せばソフト電源オン/オフ
6. ステータス LED
   2色LED
7. BOOT ボタン
   電源オン前に押して、オン後に離せば書き込みモード
8. デュアルMIPI インターフェース
   DSIディスプレイ/CSIカメラ接続用
9. HDMI0 コネクタ
   HDMI0 ポート、4K 出力対応
10. USB 3.2 Gen1 ポート
    2 x USB 3.2 Gen1 高速ボート、5Gbps 同期動作対応
11. RJ45 Gigabit Ethernet ポート
    10M / 100M / 1000M ネットワークアクセス対応
12. 4ピン JST-SH PWM ファンソケット
    5 V冷却ファン接続用
13. TF カードスロット
    イメージ書き込み済みTFカード接続用（Lite系のみ）
14. IO-VREF選択
    CM5 IO ロジック電圧レベル：3.3 V （デフォルト）/ 1.8 V
15. ファンクションピン
    WIFI / BT ハードウェア無効化/書き込み保護
16. HDMI1 FFC コネクタ
    HDMI1 ポート、4K 出力対応、アダプタ経由で接続可
17. USB 2.0 FFC コネクタ
    アダプタ経由で接続可
18. RTC バッテリホルダー
    CR/MK1120ボタン電池対応
19. M.2 M KEY
    2230/2242 NVMe SSD対応、SSDからPi5をブート可
20. I²C選択
    暗号化チップとEEPROM用にI2C0とI2C1（デフォルト）を切り替え
21. CAT24C32
    EEPROM チップ

内容物

1. CCM5-IO-BASE-B本体
2. ネジパック
3. SSD 取付ネジ

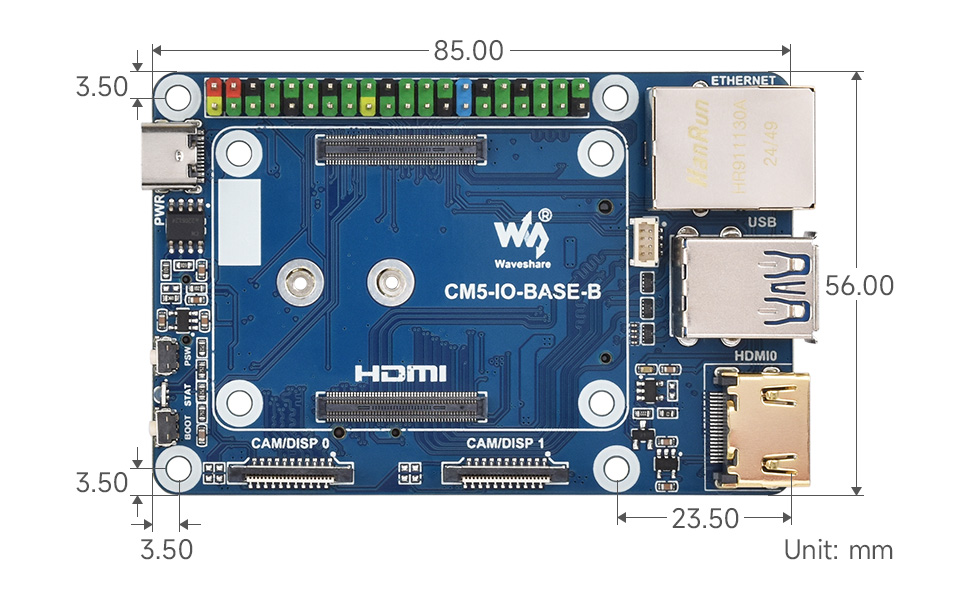

寸法図

資料

• Wiki
• CM5特設ページ

CM5 ベースボード比較表

注意
① USB 3.0は USB 3.2 Gen1相当。
② Raspberry Pi 公式 IO ボードは、PoEヘッダのみであり、PoE回路は未搭載。

--
