SKU 10329
Waveshare CM5ナノベースボードB（CM5-NANO-B）
送料区分: 200
商品コード: WAVESHARE-30581
発売日: 2025-07-03
在庫数: 0
短いURL: ssci.to/10329
売り切れ
¥3,245
（税込）
¥3,245
-
¥3,245
Current price
¥3,245

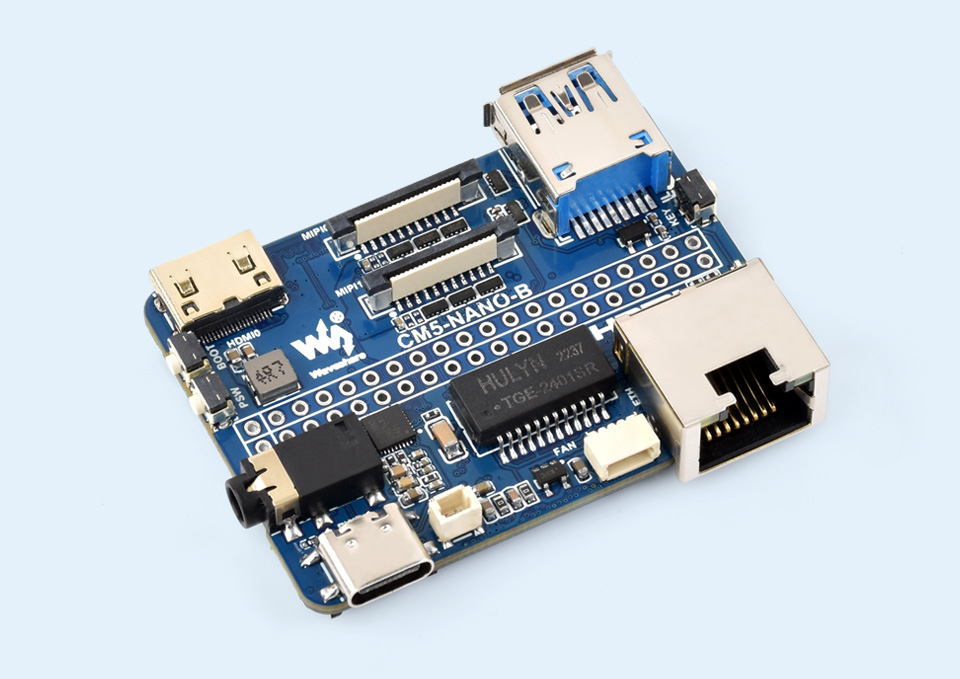

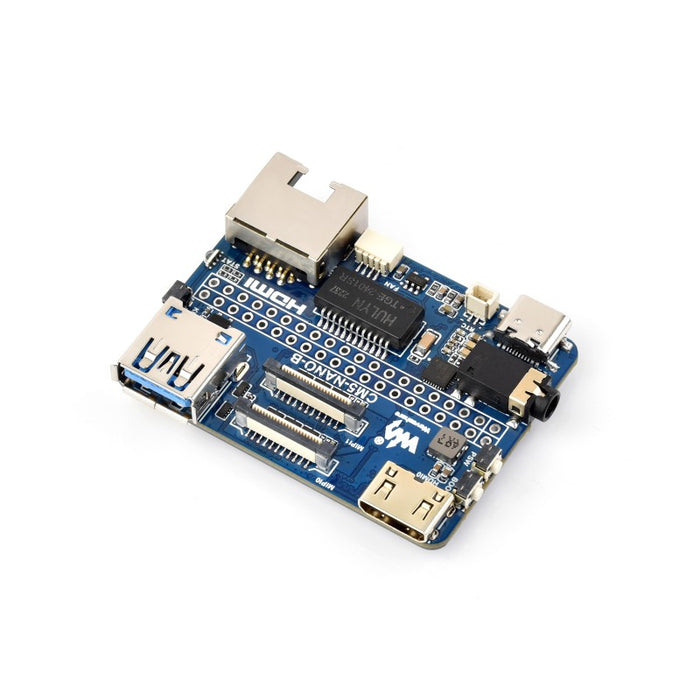

Raspberry Pi CM5の評価や最終製品への組み込みに最適なCM5と同一サイズのベースボードです。
CM5ナノベースボードAとの違いは、PCIeコネクタとギガビットイーサネット、及びミニHDMIポートが備わっている点です。
※ 当社のCM5特設ページはこちらです。
仕様
| CM5 ソケット | Compute Module 5シリーズに適合 |
| ネットワーキング | Gigabit Ethernet RJ45 コネクタ |
| コネクタ | Raspberry Pi 40ピンGPIO |
| USB | 1 x USB 3.2 Gen1 Type A |
| MIPI | 2 x 4レーン MIPI インターフェース（22ピン 0.5 mm FFC コネクタ） |
| ビデオ | Mini HDMI ポート、4K 出力対応 |
| オーディオ | USB オーディオ 3.5 mm ジャック |
| ストレージ | Compute Module 5 Lite (eMMC非搭載) 用TF カードスロット |
| 電源 | DC 5 V 5 A |
| PCIe | 16ピン PCIe コネクタ （PCIe Gen2/3 x1） |
| 寸法 | 55 × 41 mm |

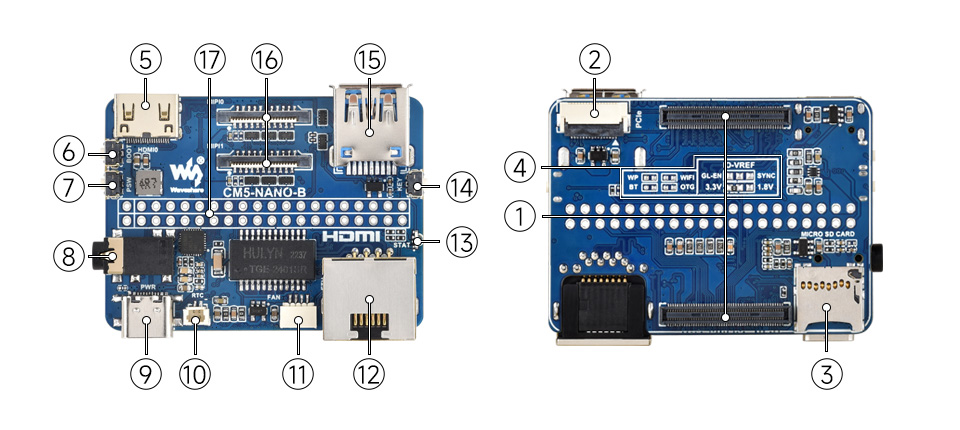

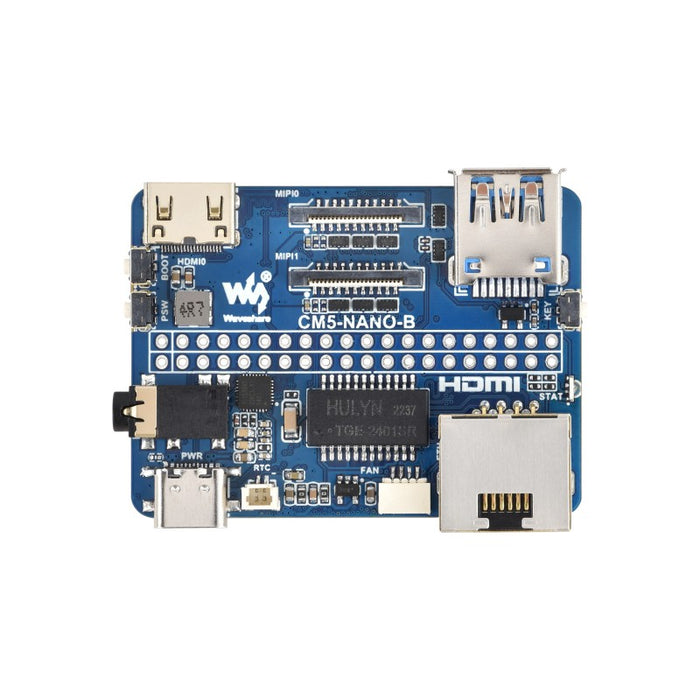

CM5ベースボード説明図
- CM5 ソケット
あらゆるCompute Module 5に適合 - PCIe インターフェース
PI5 PCIe アダプタボード接続用16ピン PCIeコネクタ - TF カードスロット
イメージ書き込み済みTFカード接続用（Lite系のみ） - ファンクションピン
拡張機能に対応 - ミニHDMIポート
4K出力対応 - BOOT ボタン
電源オン前に押して、オン後に離せば書き込みモード - PSWボタン
電源ボタン - 3.5 mmジャック
オーディオ出力 - 電源入力/プログラミング
5V / 5A 電源またはeMMC 書き込み用 - 2ピン JST-SH RTC バッテリコネクタ
- ファンコネクタ
冷却ファン接続用4ピン JST-SH PWM ファンコネクタ - RJ45 Gigabit Ethernet ポート
ネットワークアクセス用 - 2色LED インディケータ
赤：電源インジケータ、緑：動作状態インジケータ - Userボタン
GPIO21に接続 - USBポート
USB 3.2 Gen1 高速インターフェース - デュアルMIPI インターフェース
DSIディスプレイ/CSIカメラ接続用 - 40PIN GPIO
各種 HAT / HAT+ モジュール接続用
内容物
- CM5-NANO-B
- 1 x カラーコード付きピンヘッダ（2 x 20ピン）

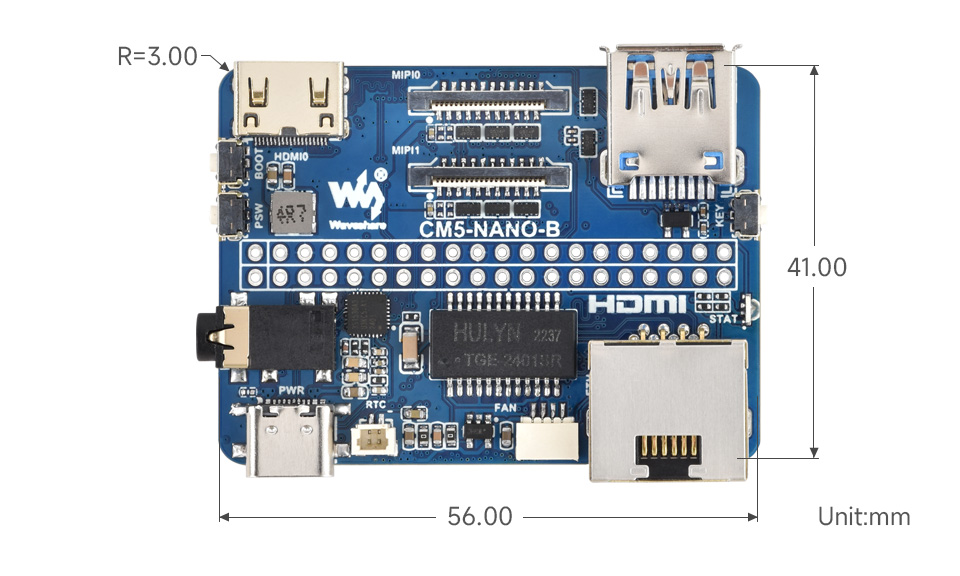

寸法図
資料
Waveshare CM5 ベースボード比較表
| ベースボード名 | PoE | Gbe | 40ピンGPIO | PCIe | USB① | MIPI | HDMI | RTC電源 | ファンヘッダ② | 電源 | 特徴 |
| ナノA | NA | NA | √ | NA | 1 x 3.0 | 2 | NA | 2ピン JST-SH | √ | 5 V | CM5 サイズ |
| ナノB | NA | 1 | √ | 16ピン PCIe | 1 x 3.0 | 2 | 1 | 2ピン JST-SH | √ | 5 V | CM5 サイズ |
| ミニA | NA | 1 | √ | 16ピン PCIe | 2 x 3.0 2 x 2.0 |
2 | 2 | コイン電池 | √ | 5 V | ミニサイズ |
| ミニB | NA | 1 | √ | M.2 M KEY | 2 x 3.0 2 x 2.0 |
2 | 2 | コイン電池 | √ | 5 V | ミニサイズ EEPROM 暗号チップ |
| ミニデュアルギガビット | NA | 2 | √ | NA | 1 x 3.0 | NA | NA | SH1.0 | √ | 5 V | デュアルイーサネット |
| デュアルイーサー | NA | 1x 1G 1 x 2.5G |
√ | M.2 M KEY | 1 x 3.0 2 x 2.0 |
2 | 2 | コイン電池 | √ | 7～36 V | デュアルイーサネット EPROM 暗号化チップ |
| 4G/5G対応デュアルイーサー | NA | 1x 1G 1 x 2.5G |
√ | M.2 M KEY | 2 x 3.0 | 2 | 2 | コイン電池 | √ | 7～36 V | デュアルイーサネット 4G/5G対応 |
| PoE （未発売） |
√ | 1 | √ | M.2 M KEY | 2 x 3.0 2 x 2.0 |
2 | 2 | コイン電池 | √ | 5 V | PoE 4 x USB |
| Raspberry Pi CM5 | ③ | 1 | √ | M.2 M | 2 x 3.0 | 2 | 2 | コイン電池 | √ | 5 V | 公式IOベースボード |
注意
① USB 3.0は USB 3.2 Gen1相当。
② 5 V PWMファンコネクタ（4ピン JST-SH）
③ Raspberry Pi 公式 IO ボードは、PoEヘッダのみ、PoE回路は未搭載。
販売元小売価格: 17.99ドル
販売元商品ページ: CM5-NANO-B
