SKU 10277
Waveshare USB - RS232/485 変換ケーブル
送料区分: 650
商品コード: WAVESHARE-29573
発売日: 2025-04-03
在庫数: 2
短いURL: ssci.to/10277
¥2,519
（税込）
¥2,519
-
¥2,519
Current price
¥2,519
USBからRS232/RS485へのシリアル - USB変換ケーブルで、変換ICにFT232RNLチップを採用しています。オンボード電源と信号インジケーターを搭載し、3.3 V / 5 Vでの動作と、RS232/RS485通信スイッチングを実現しています。内蔵自己回復ヒューズ、ESD保護、IO保護ダイオード回路などを搭載しています。
仕様
| 製品タイプ | USBからRS232/485へのシリアル変換ケーブル | |
| チップ | FT232RNL | |
| ホストポート | USB | |
| デバイスポート | RS232/RS485（切り替え可能） | |
| USB | コネクタ | USB-A |
| 保護 | 自己回復ヒューズ、ESD保護 | |
| RS232 | コネクタ | 4ピンケーブル（メスコネクタ付き） |
| 保護 | TVSチューブ、サージ抑制、ESD保護 | |
| 伝送モード | ポイントツーポイント | |
| ボーレート | 300 bps ~ 921600 bps | |
| RS485 | コネクタ | 4ピンケーブル（メスコネクタ付き） |
| 保護 | 200 W避雷、サージ抑制、ESD保護 | |
| 伝送モード | ポイントツーマルチポイント | |
| ボーレート | 300 bps ~ 921600 bps | |

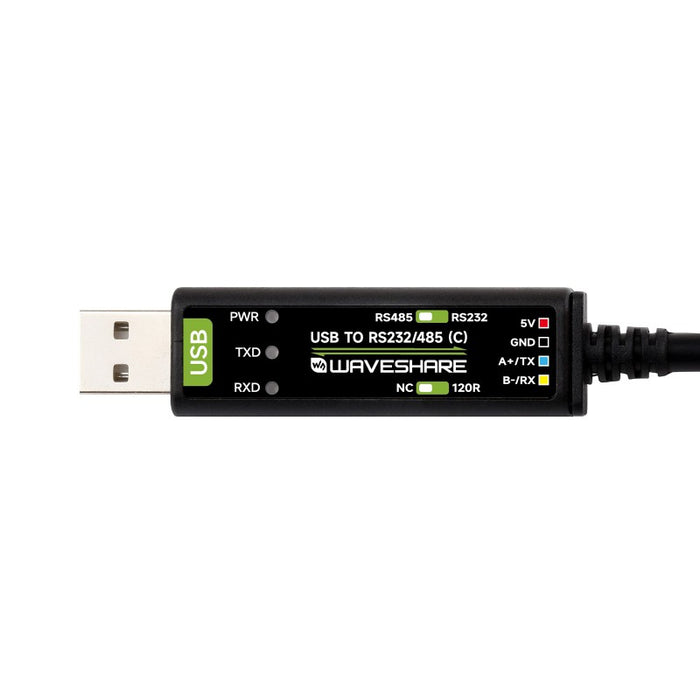

| LEDインジケーター | PWR | 電源インジケーター（USB接続があり、電源が検出されると、点灯） |
| TXD | TXインジケーター（USBポートがデータを送信していると、点灯） | |
| RXD | RXインジケーター（デバイスポートからデータを受信していると、点灯） | |

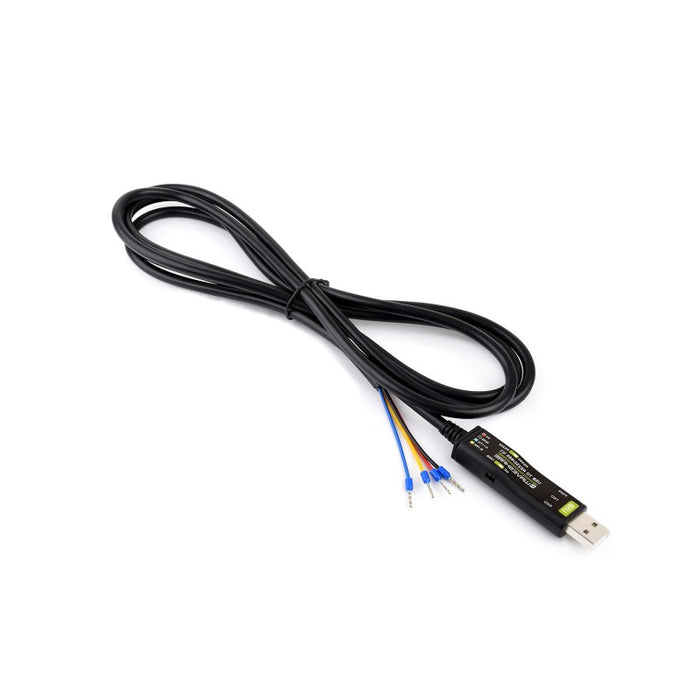

| ケーブル | PVCケーブル（黒色、全長2 m） | |
ピン配置
| 5 V | 5 V（外部デバイス用） |
| GND | グラウンド |
| A+/TX | RS485 差動信号 A+ / RS232 TXD |
| B-/RX | RS485 差動信号 B- / RS232 RXD |
寸法
資料
製造元の希望小売価格：13.99ドル
製造元の販売ページ：https://www.waveshare.com/...
