SKU 10270

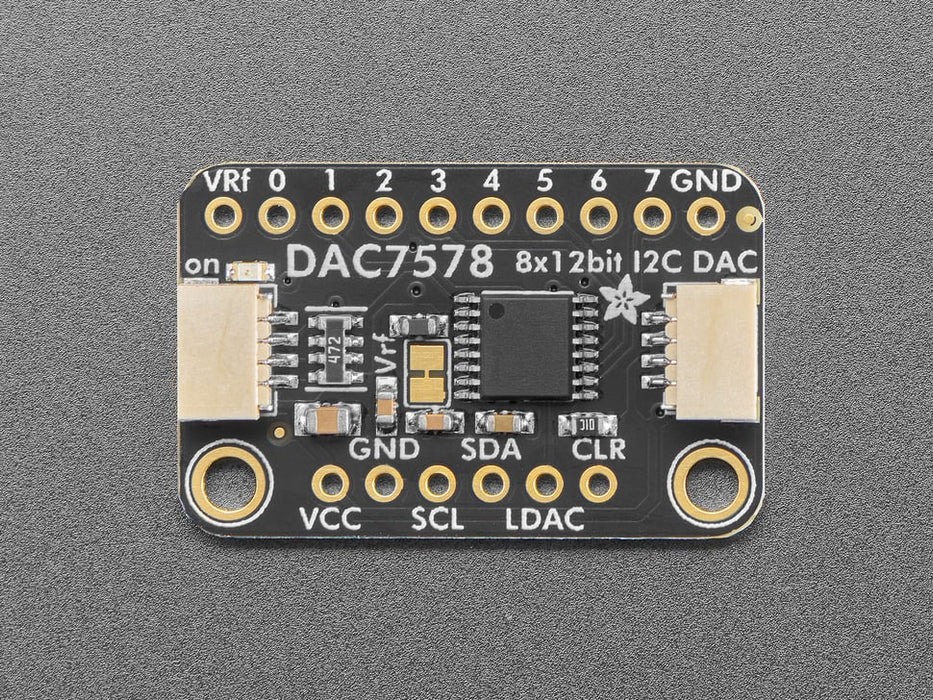

STEMMA QT / Qwiic互換 I2C接続 12bit DAC7578基板

送料区分: 200

商品コード: ADA-6223

発売日: 2025-04-08

在庫数: 5

短いURL: ssci.to/10270

¥5,143 (税込)
¥5,143 - ¥5,143
Current price ¥5,143

12ビットのDACを8個備え、I2Cを経由して電圧設定を簡単に行うことができます。

3.3 Vまたは5 Vの電源およびロジックで容易に動作するため、使用しているマイクロコントローラーやマイクロコンピュータに関係なく、フルレンジの出力が得られます。

本製品はDACの出力電圧がVrefに対して比例することに注意してください。0は0V、4095はVref電圧を指し、デフォルトではVref電圧は電源ピンに接続されていますが、ジャンパーを切断して、最高電圧を0と電源ピンの間の任意の値に設定することができます。4.095 Vフルスケールとするためには、5 Vの電源供給、Vrefジャンパーのカット、かつVrefピンに外部より4.095 Vを提供する必要があります。

DAC7578のブレークアウトボードは、選択したマイクロコントローラーまたはBlinkaをサポートしているコンピュータで使用するために必要なサポート回路が搭載されています。

SparkFun Qwiic互換のSTEMMA QT JST SHコネクタを使用すると、DAC7578をプロジェクトに簡単に搭載することができ、さらに、他のSTEMMA QT、Qwiic、Groveなど互換性のある他のセンサーとI2Cを簡単に共有することができます。

※注意:STEMMA QTケーブルは含まれていません。


仕様

  • グリッチエネルギー:0.15 nV/s
  • パワーオンリセット:電源投入時に各チャンネルの出力をゼロにセットする機能あり
  • 超低消費電力動作:0.13 mA/ch(5 V動作時)
  • 広い電源範囲:+2.7 V ~ +5.5 V
  • インタフェース:I2C
  • 動作温度範囲:-40 °C ~ +125 °C
  • サイズ:28.0 x 15.8 x 4.7 mm
  • 重量:1.9 g

内容物

  • 1 x STEMMA QT / Qwiic互換 I2C接続 12bit DAC7578基板
  • 1 x ピンヘッダ

資料


製造元の希望小売価格:24.95ドル
製造元の販売ページ:https://www.adafruit.com/...
