SKU 1027

FeliCa RC-S620S ピッチ変換基板 ピンヘッダ実装済 (フラットケーブル付き) --販売終了

送料区分: 200

販売終了

商品コード: SSCI-01027

発売日: 2012-07-27

短いURL: ssci.to/1027

売り切れ
¥660
¥660 - ¥660
Current price ¥660

こちらのピンヘッダ実装済みの商品は在庫限りの販売です。今後はキット品を継続的に販売していく予定です。

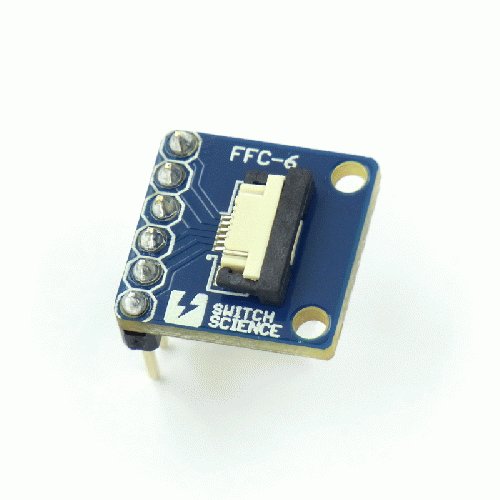

ソニー株式会社の「FeliCa リーダー・ライター RC-S620S」をブレッドボードで使うためのピッチ変換基板(ピンヘッダ実装済み)と、FFC(0.5mm)6P(フラットケーブル)のセットです。

内容品

・基板(ピンヘッダ実装済)
・FFC(0.5mm)6P (同一面導体露出タイプ)
※同一面導体露出タイプなので、ケーブルの両端で、ケーブルに向かって見た端子の並びが逆になります。ご注意下さい。

上から

FFCを差し込むときは黒い部分を引き出してください。黒い部分を戻すことで固定できます。

付属のFFCで、RC-S620Sに繋いだ場合、
ピンの引き出しは写真の上から

6 GND
5 Reserve
4 GND
3 TXD
2 RXD
1 VDD DC 3.3V±5% もしくは DC 5.0V±5%

となっています。

※写真はピンヘッダ取り付け前です。

使用例
