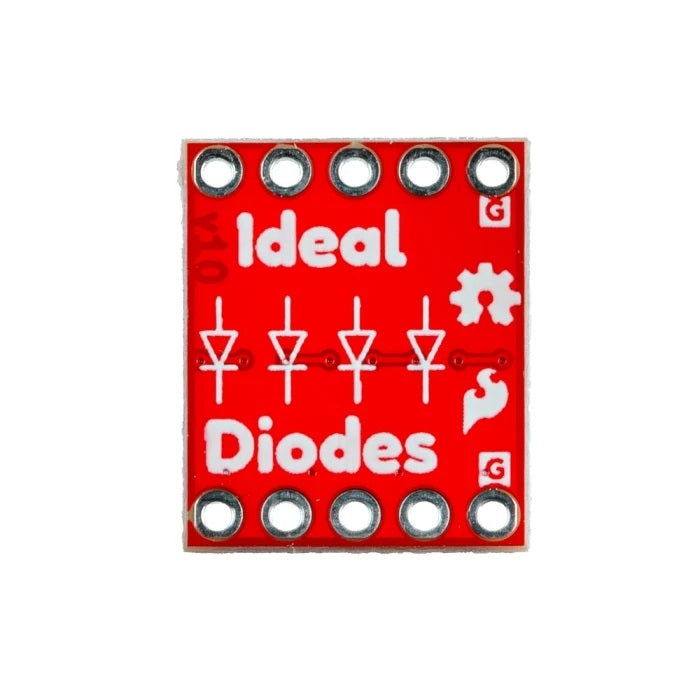

SparkFun 理想ダイオードモジュール

四つの回路を備えた理想ダイオードモジュールです。順方向電圧降下、内部電力消費、逆方向DCリーク電流を最小限で抑えてほしいホットスワップ回路等の電源回路に最適です。

20 V 0.1 A入力で8 mV、20 V 1 A入力で62 mVという順方向電圧降下で効率的な電力供給を行います。高電流時は20 V 4 A入力で275 mVの電圧降下です。オン抵抗は入力電圧と電流に応じて、69 mΩ（20 V 4 A）～260 mΩ（1.8 V 0.1 A）の範囲です。逆方向リーク電流は逆電圧と入力電圧に応じて-50 µAから-560 µAの範囲です。

仕様

• 基板寸法：15.2 x 12.7 mm
• 順方向電圧降下：
  • 8 mV（I = 0.1 A、 V_in = 20 V）
  • 12 mV（I = 0.1 A、 V_in = 5 V）
  • 26 mV（I = 0.1 A、 V_in = 1.8 V）
  • 62 mV（I = 1 A、 V_in = 20 V）
  • 79 mV（I = 1 A、 V_in = 5 V）
  • 120 mV（I = 1 A、 V_in = 1.8 V）
  • 275 mV（I = 4 A、 V_in = 20 V）
  • 350 mV（I = 4 A、 V_in = 5 V）
  • 350 mV（I = 4 A、 V_in = 1.8 V）
• オン抵抗：
  • 69 mΩ（V_in = 20 V、 I = 4 A）
  • 62 mΩ（V_in = 20 V、 I = 1 A）
  • 78 mΩ（V_in = 20 V、 I = 0.1 A）
  • 88 mΩ（V_in = 5 V、 I = 4 A）
  • 79 mΩ（V_in = 5 V、 I = 1 A）
  • 120 mΩ（V_in = 5 V、 I = 0.1 A）
  • 160 mΩ（V_in = 1.8 V、 I = 4 A）
  • 120 mΩ（V_in = 1.8 V、 I = 1 A）
  • 260 mΩ（V_in = 1.8 V、 I = 0.1 A）
• 逆漏れ電流：
  • -50 μA（V_in = 1.8 V、 V_fwd = -1 V）
  • -190 μA（V_in = 1.8 V、 V_fwd = -8 V）
  • -110 μA（V_in = 5 V、 V_fwd = -1 V）
  • -260 μA（V_in = 5 V、 V_fwd = -8 V）
  • -420 μA（V_in = 20 V、 V_fwd = -1 V）
  • -560 μA（V_in = 20 V、 V_fwd = -8 V）

ドキュメント

• クイックスタートガイド
• 回路図
• 基板寸法図
• 理想ダイオード特性
• Githubハードウェアリポジトリ

製造元希望小売価格：3.95ドル（税別）
製造元の販売ページ：https://www.sparkfun.com/...

商品コード: SFE-COM-27925
