《お取り寄せ商品》Raspberryシリコン - RP2350B QFN-80（13インチリール/2500個）

本商品はお取り寄せ商品（輸入代行）です。他の商品と同時にご注文いただいた場合、全ての商品が入荷してから出荷します。お急ぎの商品と一緒にご注文なさらないよう、ご注意下さい。この商品のお買い求めの手続きを完了し、代金のお支払いをいただいてから、お取り寄せを行います（請求書払いのご契約をいただいている場合には、もちろんこの契約が優先です）。納期は仕入先に在庫がある場合、通常1.5～2ヶ月ほどです。発注は定期的に、まとめて行いますので、お取り寄せ依頼時に仕入先在庫があっても、当社発注時に仕入先在庫がない場合、納期は未定となります。

Raspberry Pi Pico 2に搭載されている235xレンジのRaspberryシリコン（インハウスデザインマイコン）です（Pico 2に搭載されているのはRP2350Aです）。

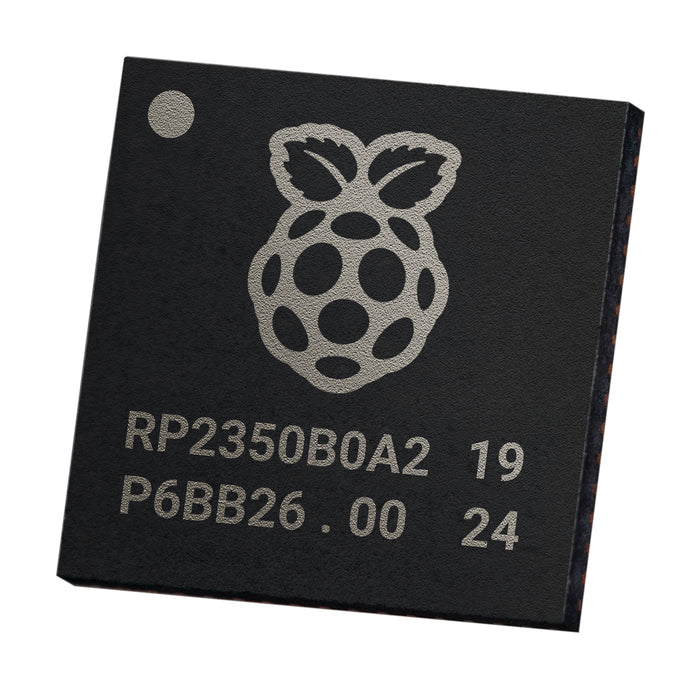

本製品はQFN-80パッケージ（10 mm x 10 mm）のRP2350Bの2500個入りリール。リールサイズは13インチです。10個入りカットテープと500個入りの7インチリールの取り扱いもあります。

QFN-60パッケージのRP2350Aは下記リンク先をご覧ください。

• RP2350A 10個入りカットテープ
• RP2350A 500個入り7インチリール
• RP2350A 3400個入り13インチリール（お取り寄せ）

RP2040との比較

特徴

• 150 MHz のデュアルCortex-M33またはHazard3プロセッサ
• 520 kBオンチップSRAM、10個の独立したバンク
• 8 KBのワンタイムプログラマブルストレージ（OTP）
• 専用QSPIバス経由の最大16 MBの外部QSPIフラッシュ/PSRAM
  • オプションの2番目のチップセレクトを介してアクセス可能な追加の16 MBフラッシュ/PSRAM
• コア電圧を生成するオンチップスイッチング電源
  • スリープ時に低静止電流LDOモードを利用可能
• 内部または外部クロック生成用の二つのオンチップPLL
• セキュリティ機能：
  • OTP内のキーフィンガープリントを用いたオンチップマスクROMによるブート署名（オプション）
  • オプションのブート復号化キー用の保護されたOTPストレージ
  • ArmまたはRISC-Vのセキュリティ/特権レベルに基づくグローバルバスフィルタリング
  • ペリフェラル、GPIO、DMAチャネルをセキュリティドメインに個別に割り当て可能
  • フォールトインジェクション攻撃に対するハードウェア緩和策
  • ハードウェアSHA-256アクセラレータ
• ペリフェラル：
  • 2 x UART
  • 2 x SPIコントローラ
  • 2 x I²C コントローラ
  • 24 x PWMチャンネル
  • USB 1.1コントローラとPHY、ホストとデバイスのサポート
  • 12 x PIOステートマシン
  • 1 x HSTX（高速シリアル送信）
• パッケージ：QFN-80
• 48 x GPIO
• 8 x アナログ入力

重要な RP235x 設計ガイドライン

正しい動作を保証するために、RP235xマイクロコントローラを使用して設計する際には、以下のガイドラインに従ってください。

• RP235x 設計ガイドを読んで従ってください。
• エラッタとKiCAD形式のリファレンスデザインを含むデータシートを参照してください。
• 12 MHz Abracon ABM8-272-T3水晶発振器を使用してください
• オンチップSMPSを使用する場合は、Abraconのカスタム有極インダクタ（AOTA-B201610S3R3-101-T）を使用し、設計ガイドの指示に従って向きを決めてください。

資料

資料

• データシート（PDF）
• RP235x 設計ガイド（PDF）
• KiCADリファレンスデザイン（zip）

商品コード: RPI-RP2350B-13R
