DM40C 多機能デジタルマルチメーター

ポケットサイズの3 in 1マルチメータです。60000カウントのデジタルマルチメータ機能、50 Mサンプル/秒のデジタルオシロスコープ機能、最高50 kHz（サイン波・三角波・のこぎり波、矩形派）のシグナルジェネレータ機能をひとつに集約させました。タッチパネル機能付3.5インチカラー液晶で操作します。内蔵充電池で最大10時間（オシロスコープ機能利用時）動作できます。

※ MP02 高品質プローブが付属します。

特徴

• 140 x 83 x 25 mmのポケットサイズ、僅か260 gの軽量設計
  • PVC製プロテクターで本体を保護 ※ ドロッププルーフ（耐落下）ではありません
• 三つの機能を搭載
  • デジタルマルチメータ：59999カウント、真の実効値（TRMS）表示
  • オシロスコープ：1現象、10 bit・50 Mサンプル/秒・帯域幅10 MHz
  • シグナルジェネレータ：最大50 kHz（正弦波・のこぎり波・三角波）/ 矩形波（最大10 MHz）
• 3.5インチ タッチパネル搭載IPS液晶により鮮明な表示とタッチパネルでの設定を実現
• 最大10時間（オシロスコープ動作時）の電池動作が可能
• USB Type-Cコネクタでの充電、データ転送、ファームウェア書換が可能

仕様

本体仕様（DM40C）
マルチメータ機能

• 測定範囲
  • DC 電圧
    • レンジ：600 mV / 6 V / 60 V / 600 V / 1000 V、精度：±（0.03 % + 5 d）
  • AC 電圧
    • レンジ：600 mV / 6 V / 60 V / 600 V / 750 V、精度：±（0.3 % + 15 d）
  • DC 電流
    • レンジ：600 μA / 6000 μA / 60 mA / 600 mA 、精度：±（0.15 % + 5 d）
    • レンジ：6 A / 10 A、精度：±（0.2 % + 5 d）
  • AC 電流
    • レンジ：600 μA / 6000 μA / 60 mA / 600 mA、精度：±（0.5 % + 15 d）
    • レンジ：6 A / 10 A、精度：±（0.75 % + 15 d）
  • 抵抗
    • レンジ：600Ω / 6 kΩ / 60 kΩ / 600 kΩ / 6 MΩ、精度：±（0.1 % + 5 d）
    • レンジ：60 MΩ、精度：±（0.2 % + 10 d）
  • 容量
    • レンジ：6 nF / 60 nF / 600 nF / 6 μF / 60 μF、精度：±（2.5 % + 30 d）
    • レンジ：600 μF / 6 mF / 60 mF、精度：±（3.5 % + 30 d）
  • 周波数
    • 測定範囲：10 Hz ～ 60 MHz、精度：±（0.01 % + 5 d）
  • 温度
    • 測定範囲：-40 ～ 1000℃、精度：±（1 % + 5℃）　※同梱温度プローブ使用時は-20 ～ 300℃
  • 導通チェッカ：0 Ω ～ 1 kΩ、精度：±（0.2 % + 5 d）
  • ダイオード：0 ～ 3.0 V、0 Ω ～ 1 kΩ、精度：±（1 % + 5 d）
• その他機能
  • 最大表示：『59999』
  • AC測定：真の実効値（TRMS）測定機能、デューティ比測定機能 あり
• 各種機能
  - オート/マニュアル レンジ切替機能（電圧/電流/抵抗レンジ）
  - データホールド
  - 対数表示
  - 最大値/最小値表示
  - トレンドチャート（波形）表示

オシロスコープ機能

• カップリング：AC / DC
• 入力インピーダンス：1 MΩ
• サンプルレート：50 Msample/s
• 周波数帯域：10 MHz
• ADコンバータ：10 bit
• 電圧軸レンジ：10 mV / div. ～ 10 V / div.（x1プローブ使用時）
• 時間軸レンジ：100 ns ～ 50 s
• レコード長：64 kサンプル
• 測定モード：YT（Y軸：時間軸） / Roll（水平スクロール）
• スイープモード：Auto / Normal / Single
• トリガー：上昇 / 下降
• 表示持続時間設定：OFF / Ｍin / 1 s / 無限大
• 演算機能：FFT（最大1000ポイント）/ ABS
• 測定機能：20項目（周波数、デューティ、パルス幅、カーソル間時間差、等）

シグナルジェネレータ機能

• 正弦波
  • 周波数：1 Hz～50 kHz（振幅：0.5 ～ 3.0 Vp-p）、デューティ比：変更不可
• のこぎり波
  • 同上
• 三角波
  • 同上
• 矩形波
  • 周波数：1 Hz～50 kHz（振幅：0.5 ～ 3.0 Vp-p）、デューティ比：0 %～100 %
  • 周波数：100 kHz～10 MHz（振幅：3.0 Vp-p）、デューティ比：変更不可

その他仕様

• ディスプレイ：3.5インチ タッチパネル搭載IPS液晶（480 x 320ピクセル）
• インターフェース：
  • 信号端子MCXコネクタ、バナナジャック、
  • 充電/ファイル転送用：USB Type-Cコネクタ
• 外形寸法：140 x 83 x 25 mm
• 重量：約 260 g

同梱MCXプローブ仕様

• コネクタ：MCXコネクタ
• スペック
  • x 1 モード時
    • バンド幅：20 MHz
    • 入力インピーダンス：1 MΩ ±2 %
    • 容量：50 pF ±20 pF
    • 最大入力電圧：40 V RMS（CATⅡ）
  • x 10モード時
    • バンド幅：140 MHz
    • 入力インピーダンス：10 MΩ ±2 %
    • 容量：15 pF ±5 pF
    • 最大入力電圧：400 V RMS（CATⅡ）

同梱テスタプローブ仕様（MP02）

• コネクタ：バナナプラグ
• 許容電流：最大20 A（本体の電流レンジは10 A迄であり10 A以内で御利用下さい）

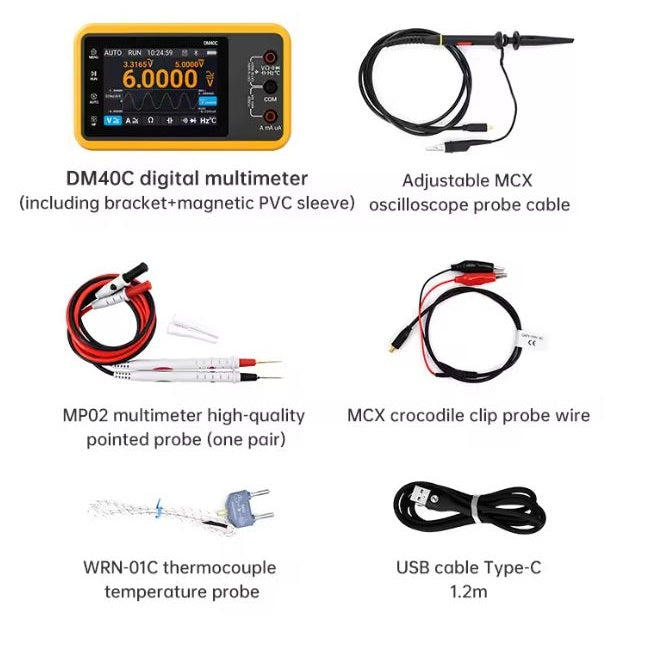

内容物

• 1 x DM40C 多機能マルチメータ 本体
• 1 x USBケーブル
• 1組 x テスタプローブ
• 1 x MCXプローブ
• 1 x ワニ口クリップ - MCXケーブル
• 1 x 熱電対温度プローブ

資料

• マニュアル（ユーザーズマニュアル）
• マニュアル（オシロスコープ機能・シグナルジェネレータ機能編）

製造元の販売ページ：https://en.alientek.com/Product/...

商品コード: ALIENTEK-DC40-C-P
