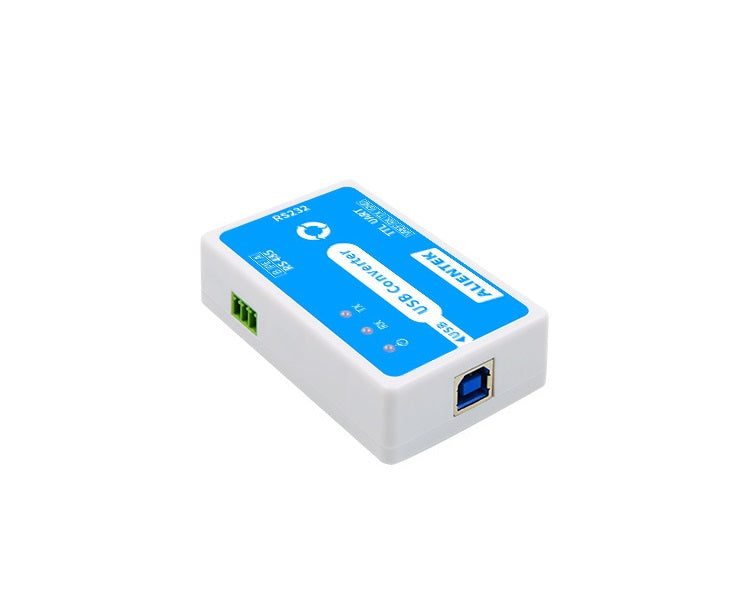

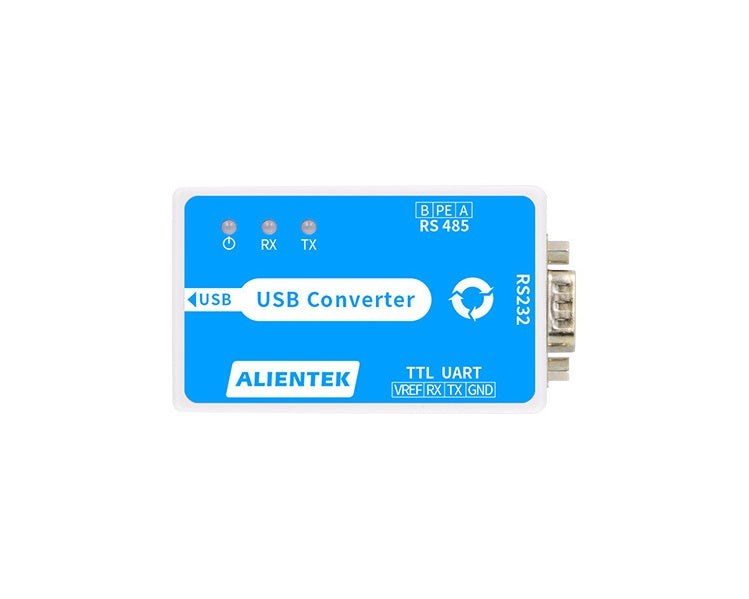

ALIENTEK FT232搭載 3 in 1 USB-シリアル絶縁コンバーター（TTL UART / RS232 / RS485）

FT232を用いた1.5 kV絶縁型USB-シリアル変換モジュールです。シリアル側はRS485（半二重）、RS232（RD／SD／GNDの三線式）、TTLレベルシリアル（RxD／TxD／GNDの三線式）の3規格が用意されています（RS232からRS485へ変換するなどシリアル側間の変換は出来ません）。

特徴

• 86 x 50 x 21 mmにUSB-シリアル変換でよく使う3方式を実装した3 in 1構成
  • USB側はUSB Type-Aコネクタ
  • USB-シリアル変換ICに定番のFT232を採用、Windoows / Mac / Linuxで動作
  • シリアル側は下記3つの方式
    • RS232：9ピン Dサブコネクタ（オス）…3線式。TXD / RXD / GND
    • RS485：3ピン ターミナル…半二重。A、B、PE（FG）端子
    • TTLレベル：4ピン XH互換コネクタ…3線式。VREF / RXD / TXD / GND
      • VREFをターゲットボードのV_CCIOに接続することで1.8～5 Vの幅広いIO電圧に対応
  • 三つのLEDインジケーターにより送受信ステータスを表示
• 各種保護回路
  • USB-シリアル間は1500 V耐圧の絶縁
  • RS485側は雷サージ保護・過電流保護回路が入っています
  • RS232側はTVSダイオードによるサージ保護回路が入っています
• ボーレートは 300～921600 bpsに対応
• 電源はUSBから取ります：5 V、標準動作電流40 mA～100 mA（RS485負荷などによります）

仕様

• 寸法 : 86 x 50 x 21 mm
• 動作温度 : -30〜75°C

内容物

• 1 x USB-シリアル絶縁コンバーター 本体
• 1 x USBケーブル
• 1 x 3ピン ターミナルブロック
• 1 x 4ピン XH互換コネクタ付ケーブル
• 2 x 120 Ω抵抗

製造元の販売ページ：https://en.alientek.com/Product/...

商品コード: ALIENTEK-3IN1USC-FT-I
