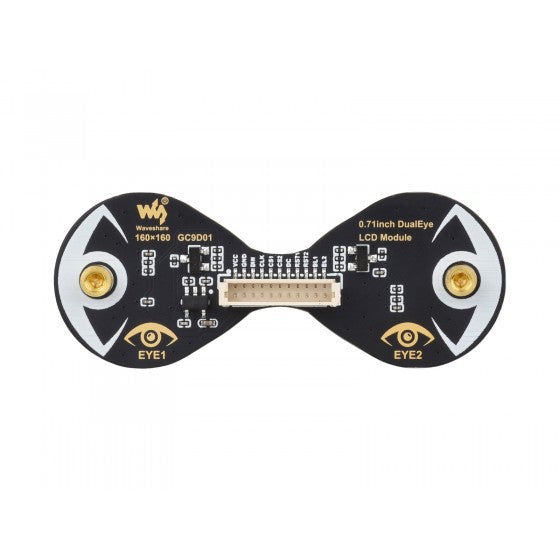

Waveshare 0.71インチ DualEye LCDモジュール

二つの0.71インチ円形LCDを使用した、双眼表示用のディスプレイモジュールです。LCDディスプレイはIPS液晶パネルで、160×160の解像度と広い視野角により表示できます。

GC9D01ドライバーチップを備え、SPI接続により使用、ESP32、Raspberry Pi Pico、Arduinoなどのコントローラに適合し、ウェアラブルデバイスや電子の目のシミュレーションなど様々な用途に使用できます。

※ Waveshare 0.71インチ 丸形液晶ディスプレイモジュール 160×160のデュアルディスプレイバージョンです。

特徴

• 二つのLCDディスプレイを使用して、両目の表現が可能
• SPI接続によりディスプレイを表示
• 160 x 160の解像度と65000色の高い表現力
• ESP32、Arduino、Raspberry Pi Picoなどのコントローラボードに対応

仕様

• 動作電圧：3.3/5 V
• 通信インタフェース：SPI
• ディスプレイパネル：IPS
• ドライバ：GC9D01
• 表示サイズ：18 x 18 mm
• ピクセルピッチ：37.5 x 112.5 μm
• 寸法：20.00 x 51.00 mm

使用例

外形寸法

内容物

• 1 x 0.71インチ DualEye LCDモジュール
• 1 x SH1.0 11ピンケーブル
• 2 x 凸レンズ

資料

• 製品wiki
• GC9D01データシート
• 回路図

製造元希望小売価格： 15.99 ドル（税別）
製造元の販売ページ：https://www.waveshare.com/...

商品コード: WAVESHARE-29381
