M5STACK-M141
SKU 10219

ESP32-H2 Thread/Zigbee ゲートウェイモジュール

送料区分: 200

商品コード: M5STACK-M141

発売日: 2025-03-06

在庫数: 89

短いURL: ssci.to/10219

¥1,199 （税込）
¥1,199 - ¥1,199
¥1,199

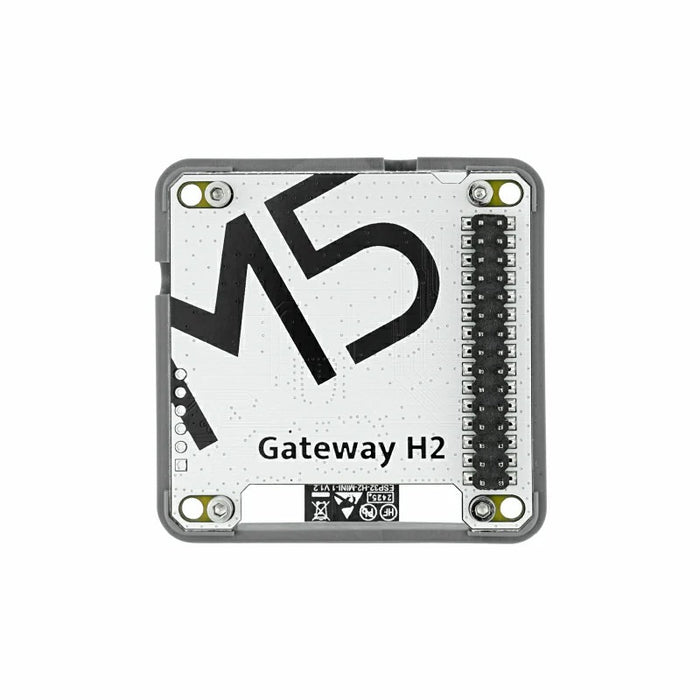

ESP-32-H2-MINI-1モジュールをベースとした、スタック可能な開発モジュールです。RISC-Vベースの32 bitシングルコアMCUを内蔵し、Zigbee、Thread、Matterなどの無線通信プロトコルに対応しています。

工事設計認証の表示は、ESP-32-H2-MINI-1モジュール上に表示されます。

特徴

  • 無線規格：IEEE802.15.4
  • 対応無線プロトコル
    • Zigbee
    • Thread
    • Matter
  • DIPスイッチによる切り替えが可能
    • インターフェース切り替え（UART/SPI）およびワイヤレス機能制御用
  • ハードウェア暗号化機能を搭載
  • 低消費電力
  • 開発プラットフォーム
    • UIFlow2.0
    • Arduino IDE
    • ESP-IDF

仕様

仕様項目 パラメータ
SoC 内蔵 ESP32-H2 チップ、32 bit シングルコア RISC-V プロセッサ、最大96 MHz @ IEEE 802.15.4
フラッシュメモリ 2 MB
アンテナ オンボード PCB アンテナ
対応プロトコル IEEE 802.15.4 （Zigbee 3.0、Thread 1.3、Matter を含む）
消費電力 待機電流： DC 3.3 V / 8.55 mA
動作電流 （Thread ネットワーキング）： DC 3.3 V / 18.35 mA
DIPスイッチ 8ポジション DIPスイッチ （UART/SPI インターフェース切替 & ワイヤレス機能制御）
動作温度 0 ～ 40℃
製品サイズ 54.0 x 54.0 x 13.1 mm
製品重量 11.8 g

Module-BUS と M-BUS のピン接続表


ご使用の際は実際のPIN番号に合わせてサンプルプログラムを修正してください。

外形

資料

製造元希望小売価格：6.50ドル（税別）
製造元の販売ページ：https://shop.m5stack.com/...

商品コード: M5STACK-M141
