Fermion - BMM350搭載 AR/VR用 3軸地磁気センサモジュール

BMM350は3軸地磁気センサです。Bosch社の特許取得済みFlipCore技術を活用して、三つの空間軸で磁場の強さを測定することができます。TMR（トンネル磁気抵抗）技術と磁場衝撃回復機能を採用することで、外部磁場からの干渉に強く、一貫して高精度の測定が可能です。

用途

• ドローン
• 屋内外でのナビゲーション
• 磁気方位情報
• AR/VR
• 地図の回転に便利な傾斜補正電子コンパス

特徴

• 最大400 Hz リアルタイムデータに適した高サンプルレート
• 磁場衝撃回復機能搭載
• 1 x プログラム可能な割込ピン
• 低電力消費（200 uA）
• 低ノイズ（190 nT rms@xy軸、450 nT rms@z軸）
• 広い測定範囲（±2000 μT）と高分解能（0.1 μT）

仕様

• 動作電圧：直流 3.3 〜 5.0 V
• 動作温度：-40 〜 85 °C
• 通信プロトコル：I²C
• 分解能：0.1 μT
• ゼロ点ドリフト：±40 μT
• 非線形誤差：測定範囲全体の1 %未満
• 検出範囲：± 2000μT
• 動作電流：200 uA（通常モード@100 Hzサンプルレート）
• ノイズ：190 nT rms@xy軸、450 nT rms@z軸
• 精度：±2.5 °（@30 μT 水平磁場成分）
• 起動時間：3 ms

内容物

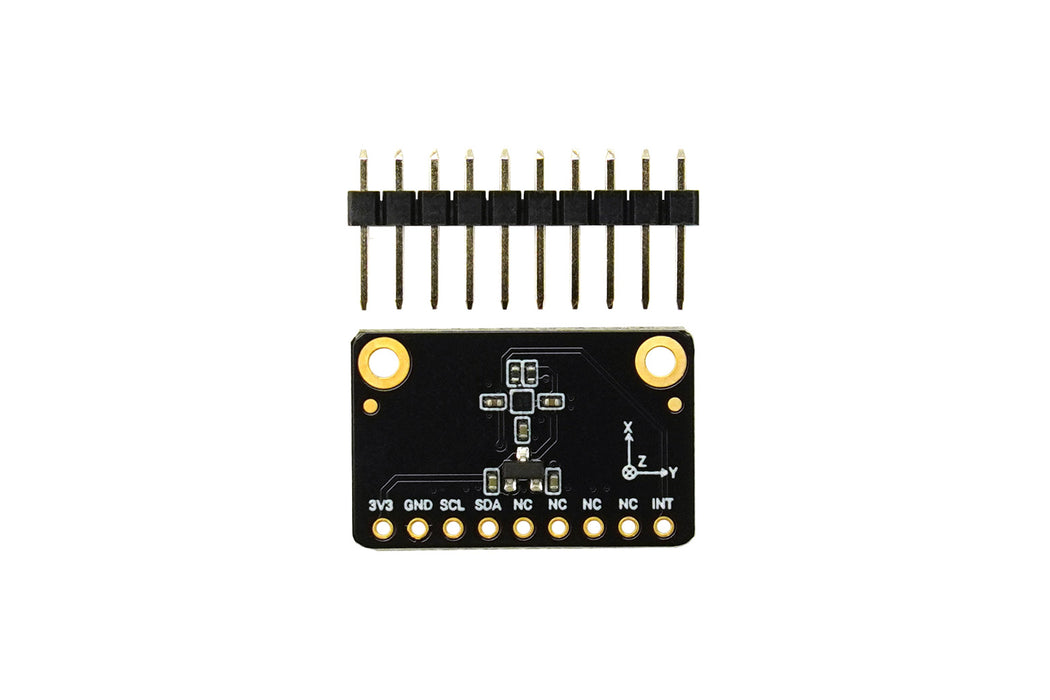

• 1 x DFRobot SEN0622 - BMM350搭載 3軸地磁気センサ
• 1 x 2.54 mmピッチ 10ピン ピンヘッダ

ピン配置

※注意

• データの出力電圧はすべて3.3 Vです。
• 3.3 V入力のみが許可されています。

寸法

資料

• 製品wiki
• BMM350データシート
• 回路図

製造元希望小売価格：6.90ドル
製造元の販売ページ：https://www.dfrobot.com/...

商品コード: DFROBOT-SEN0622
