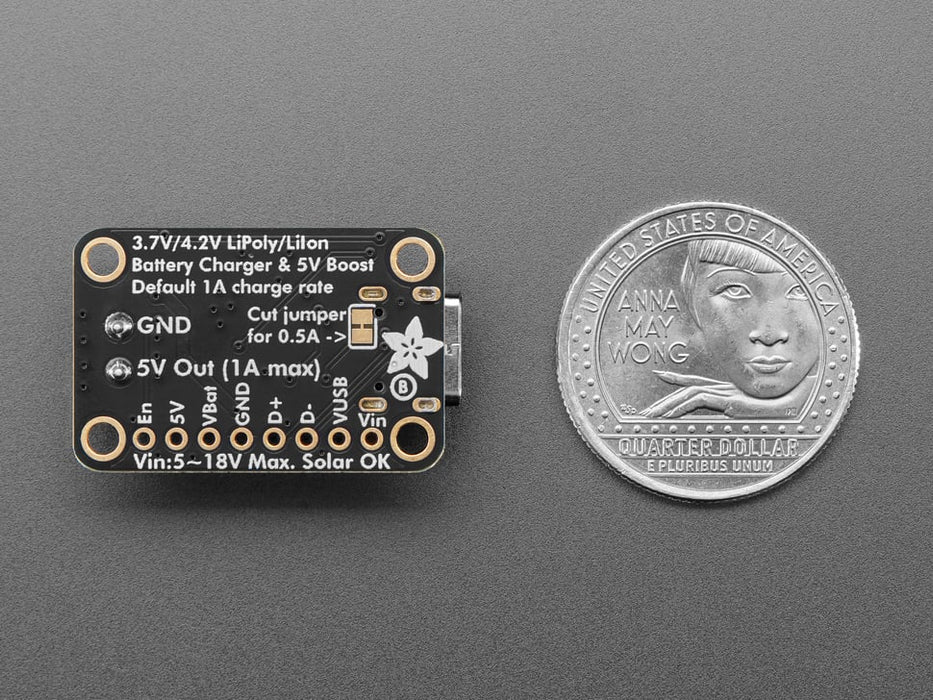

bq25185搭載 USB/DC/ソーラー用バッテリーチャージャー基板（5V安定化電源回路付き）

充電IC bq25185搭載のUSB/DC/太陽電池用充電回路と同期整流型昇圧コンバータIC TPS61023が搭載された負荷用5 V安定化電源回路の2機能をもつ基板です。リチウムポリマー/リチウムイオン/ LiFePO4電池に対応し500 mA/1 Aから充電レートを選べ、また5 V安定化電源回路から最大1 A（起動時最大200 mA）を供給できるので、多様で柔軟な使用が可能です。

5 V安定化電源回路が不要の場合は Adafruit bq25185 USB/DC/ソーラー用バッテリーチャージャー基板
もあります。

※ リチウムイオン電池は取り扱いを間違えると、非常に危険です。簡単に発火、爆発します。必ず、電池の充電仕様を確認して、適切に充電してください。充電中にその場を離れないでください。過電流を流すと、発火します。放電下限電圧以下に放電してしまった電池は、見た目に変化が無くても充電してはいけません。

特徴

• 2系統の電源入力
  • USB Type-Cコネクタからの入力（5 V、最大1 A：VU端子）
  • VIN端子：太陽電池または他のDC電源からの入力（5～18 V）
• LiPo/LiIon/LiFePO4電池端子
  • 充電電流は500 mA/1 Aから選択（デフォルト：1 A、パターンカットで500 mAに設定可能）
• 負荷への電源経路：USB/DC/ソーラー電源接続時で負荷コネクタに電流が流れている場合、充電電流がデフォルトとなり、残りの電流はバッテリーに流れます。このようにして、バッテリー寿命が短くなる充放電を常に行わないようにします
• 5 V安定化電源出力
  • 最大1 A（DC-DCコンバータ回路の制約から起動時の出力電流が200 mAを超えないようにして下さい）
    • 例えばマイコンなどを200 mA未満で起動後、LED、モーター、Wi-Fi、ディスプレイなど高電流負荷をオンにすれば、最大1 Aまで使用できます。
  • アウトプットイネーブル端子があり、不要時に出力をカットすれば消費電流の削減が可能
  • スクリューターミナルにより簡単に配線できます
• ステータスLEDにより状況を把握できます：5 V安定化電源出力（緑）、充電（橙）、フォールト（赤）
• 使い易い基板レイアウト
  • 四つの固定穴により親基板や筐体にしっかり固定できます
  • USBコネクタの信号線（D+、D-）や2系統の電源入力端子など全てはICピッチ・一列のパッドに引き出され、必要に応じてバッテリーの電圧をモニターすることも可能
  • コンパクトなサイズ（29.2 x 19.1 mm）

仕様

• 外形寸法：29.2 x 19.1 mm

内容物

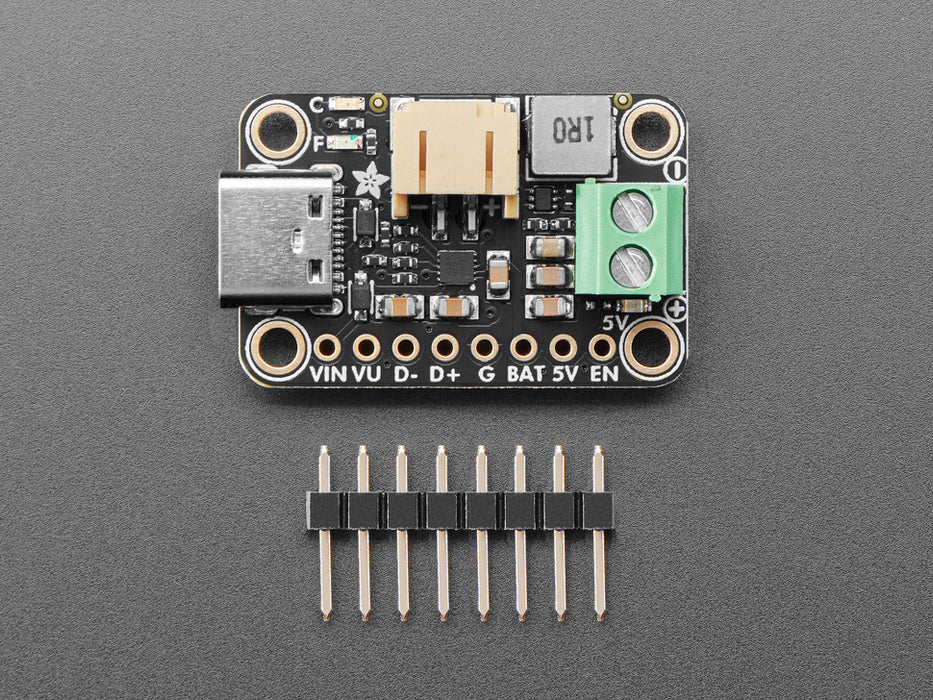

• 1 x bq25185搭載 USB/DC/ソーラー用バッテリーチャージャー基板（5V安定化電源回路付き）
• 1 x ピンヘッダ

資料

• ドキュメント

製造元希望小売価格：8.95ドル（税別）
製造元の販売ページ：https://www.adafruit.com/...

商品コード: ADA-6106
