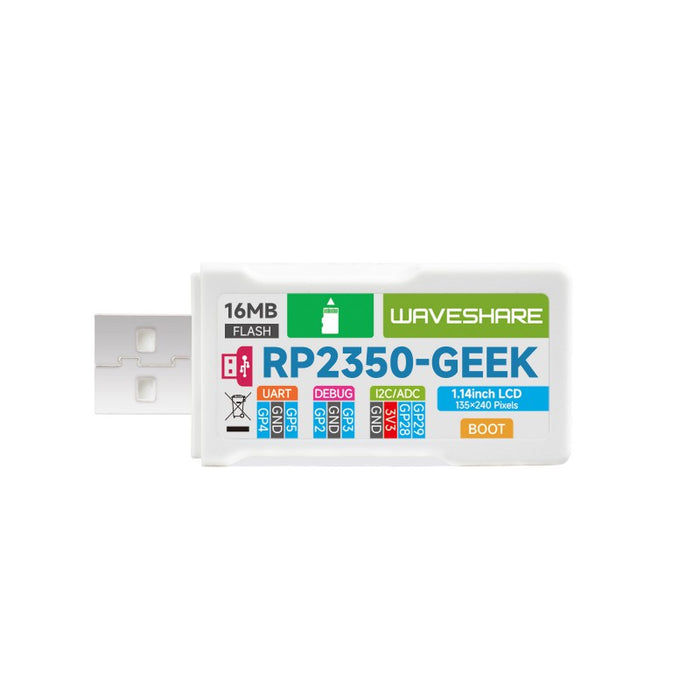

RP2350-GEEK

RP2350を搭載した開発ボードです。オンボードUSB Type-Aインターフェイス、1.14 インチ LCD スクリーン、SDカードスロット、およびその他のペリフェラルを備えています。 SWD用、UART用、I²C用の接続ポートを備えています。

特徴

• Raspberry Pi財団の設計したRP2350を搭載
• 他のボードをデバッグするためのオンボード3ピンSWDポート
  • 標準CMSIS-DAPインターフェイスを搭載（ほとんどの ARM ベースマイコンをデバッグ可能）
  • OpenOCDおよびCMSIS-DAPと連携できるツールが使用可能
  • Raspberry Pi 3PINデバッグコネクタ仕様に適合
• ターゲットボードのテスト用に3 PIN UARTポートを搭載
• ターゲットボードのテスト用に4PIN I²Cポートを搭載
• 1.14インチ 240 x 135ピクセル カラーIPS LCDディスプレイ搭載
• ファームウェアはオープンソースでアップデートが容易

使用例
同梱の3ピンSWDケーブルでPicoのデバッグインターフェースに接続することができます
※Raspberry Pi Picoは付属しません

各部の説明

1. USB Type-Aインターフェイス
2. UARTポート
3. SWDポート
4. I²Cポート
5. SDカードスロット
   • SDIO通信とSPI通信に対応
6. W25Q128JVSIQ
   • 16 MB NORフラッシュメモリ
7. RP2350
8. BOOTボタン

寸法

内容物

• 1 x RP2350-GEEK本体
• 2 x UART/SWD 3ピンケーブル
• 1 x I²C 4ピンケーブル
• 1 x SWD 3ピン両端コネクタケーブル

資料

• Wiki
• 回路図

販売元ページ：https://www.waveshare.com/...
製造元希望小売価格：10.99ドル

商品コード: WAVESHARE-29330
