PIMORONI-PIM749
SKU 10100

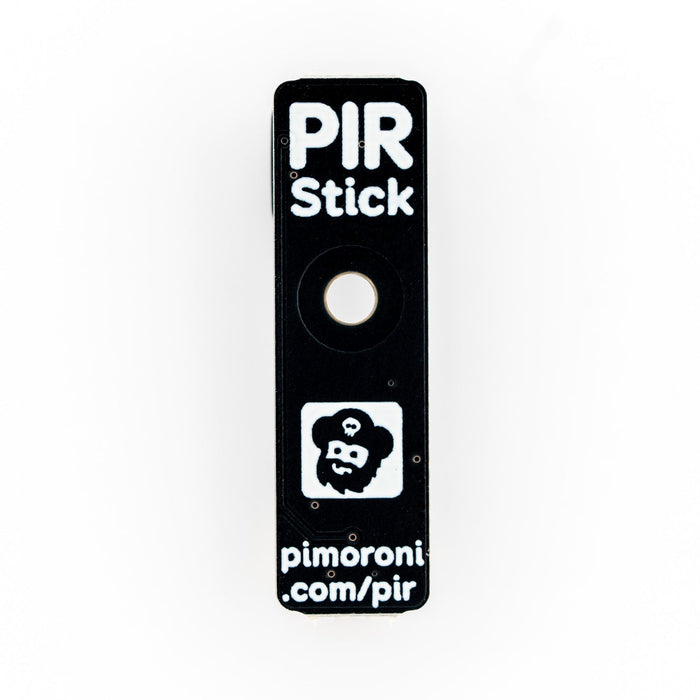

Tiny FX用PIRスティック

送料区分: 200

商品コード: PIMORONI-PIM749

発売日: 2025-01-20

在庫数: 10

短いURL: ssci.to/10100

¥1,738 （税込）
¥1,738 - ¥1,738
¥1,738

LED エフェクトコントロール基板のTinyFX用で、動きが検出された時にエフェクトを始動させるPIR（passive infrared）センサです。

人間や他の生物は、赤外線放射の形で熱を発しています。このセンサは赤外線放射の変化を利用して目前の動きを検出し、マイクロコントローラで読み取れるシンプルなデジタル信号を送信します。

本製品は、Tiny FXで、モーションにより効果をトリガーするように設計され、Tiny FXの3ピンコネクタに直接挿入できるケーブルが付属しています。他のマイクロコントローラで使用する場合には、JST-SH -デュポン変換ケーブルが必要です。

ピン配置図

  • +：電源入力（最大3.7 V）
  • OUT：データ
  • -：グラウンド

特徴

  • Senba S18-L262B-2 デジタル焦電効果赤外線センサ搭載
  • 感度調整用ポテンショメータ搭載（時計方向で感度増加、反時計方向で感度減少）
  • 3 ピンJST-SH ケーブル（長さ約150 mm）付属

仕様

入力電圧 2.2 ～ 3.7 V
電流 14 µA（最大）
ロジック出力 3.3 V / 0 V
遅延時間 0 秒
ロック時間 2 秒
視野 80 x H、55 x V （スティックを垂直に向けた場合）
検出範囲 3 - 5 m

注意

  • 逆極性保護回路はありません。配線時には極性をダブルチェックしてください。極性を誤ると短時間で発熱します。
  • センサには検出しやすい方向があります。一般的な室内では、水平方向に通過する動きを検出できるように、スティックを垂直に向けてください。

資料

製造元希望小売価格：7.50ポンド（税別）
製造元の販売ページ：https://shop.pimoroni.com/products/...
