Koshian 5用ピッチ変換基板

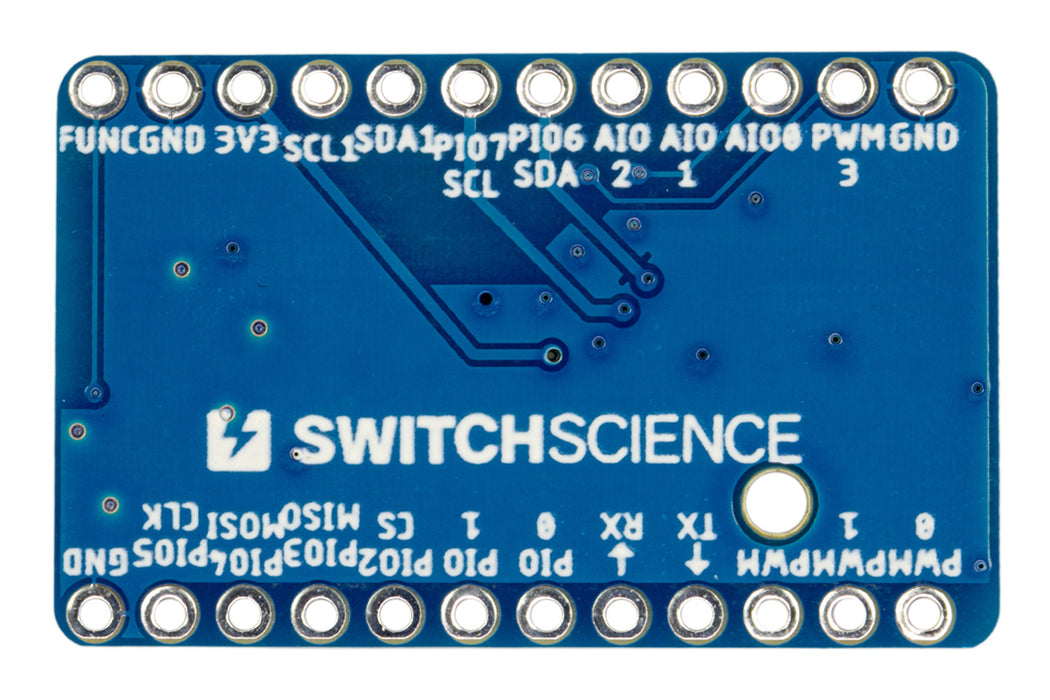

Koshian 5の外部接続コネクタに出ている信号を2.54mmピッチに変換する基板です。Qwiic端子も付いているのでQwiicやSTEMMA QT対応のセンサなどをつなげることもできます。

ユカイ工学製konashi 5動作用に作ったプログラムを応用し、Koshian 5の必要な機能だけ使ってもっと小さく動かしたい、という希望に応えられる基板です。

また、Koshian 5をブレッドボードに挿して使いたい時にも便利です。

Koshian 5を固定するためのプラスチック製ボルト、ナット、ワッシャーを同梱しています。非常に小さいので紛失しないようお気を付けください。

電源や信号の電圧変換機能は搭載されていないので、Koshian 5にあった電圧（3.3 V）で電源や信号を供給してください。

注意点

初回ロット製品のみ、基板上のシルク印刷にミスがあり信号名が読めなくなっている部分があります。基板の動作には問題ありません。

仕様

• Koshian 5の外部接続コネクター（24ピン）をそのままの並び順で2.54 mmピッチ端子に変換
• Qwiic準拠のコネクタを搭載し、PIO6（SDA）とPIO7（SCL）を使ってI²CでQwiic対応センサと接続可能
• 急な電源電圧の変動に対応するため、Koshian 5とQwiic端子の電源部分に10 uFのコンデンサを搭載

資料

• ユカイ工学様konashi 5販売ページ（社外サイト）
• Koshian 5製品ページ（社外サイト）
• Koshian 5に搭載されているBGM13S22F512GA 製品ページ（社外サイト）
• 回路図（PDF）
• 寸法図


商品コード: SSCI-100403
