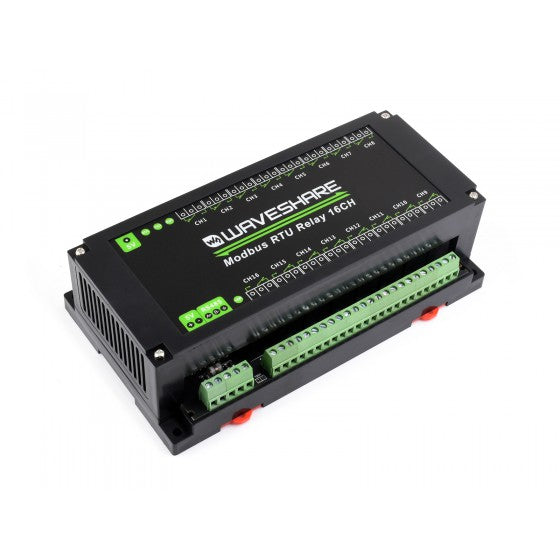

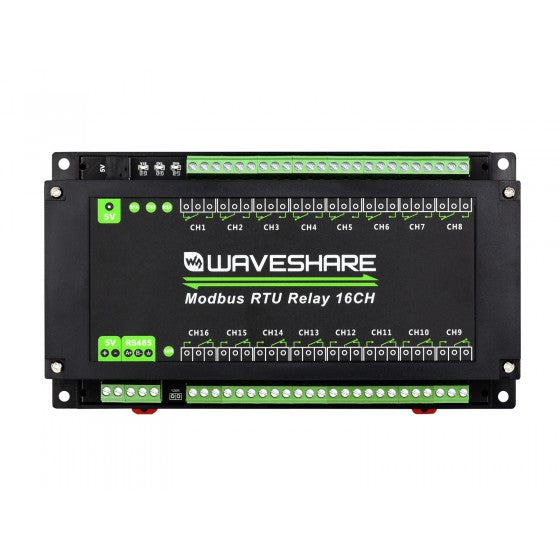

Modbus RTU 16チャンネルリレーモジュール

RS485バスで制御するModbus RTU 16チャンネルリレーモジュールです。Modus RTUプロトコルを採用し、絶縁電源、磁気絶縁、リセッタブルヒューズ、TVSダイオードなどの保護回路を内蔵、ABS製レールマウントケースに入った信頼性の高い産業グレードの製品です。

本製品は、販売元ではACアダプタが付属していますが、日本での利用ができないため、当社販売においてはACアダプタは同梱していません。 別途、5V出力のACアダプター（外径 5.5 mm/ 内径 2.1 mmセンタープラス）をご用意いただくか、電源端子へDC 5Vを供給してご利用ください。

特徴

• デバイスアドレス設定可能（ 1～255）：複数デバイスをRS485バス上にカスケード接続可能
• フラッシュオン/オフ機能対応：コマンドにより、一定時間リレーをオンにした後、自動的にオフできます
• ボード一体型電源絶縁：安定した絶縁電圧を供給、絶縁端子への追加給電が不要
• ボード一体型ADI磁気絶縁：信号絶縁、高い信頼性、耐干渉性、低消費電力
• リセッタブルフューズとTVS（過渡電圧サプレッサ）：回路のサージ電圧、過渡スパイク電圧を抑制、過電流/過電圧保護、落雷保護、帯電防止に効果
• 絶縁フォトカプラ搭載：高電圧回路からリレーへの干渉を防止
• 専用リレードライバIC搭載：フリーホイール保護ダイオード内蔵で、駆動能力が高くより安定
• 逆接保護回路：不適切な接続により回路破壊を防止
• 高品質リレー：接点定格 ≤10 A 250 VAC/30 VDC

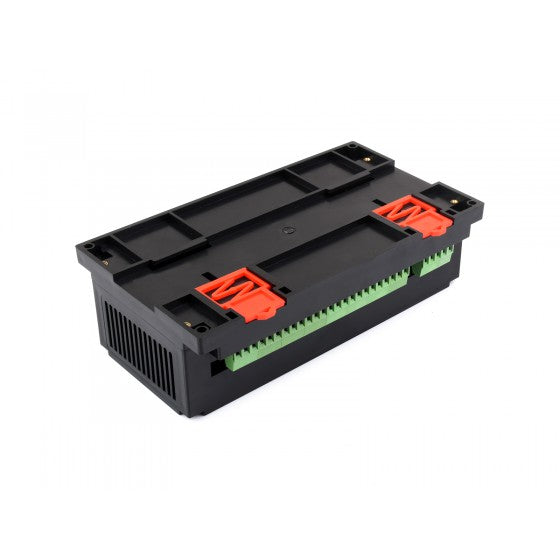

• レールマウント可能なABS製ケース
• MCU状態、送信状態、受信状態を表示する三つの LED

仕様

寸法

資料

• Modbus RTU Relay 16CH
