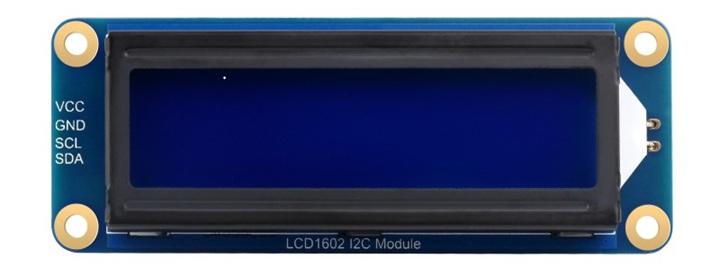

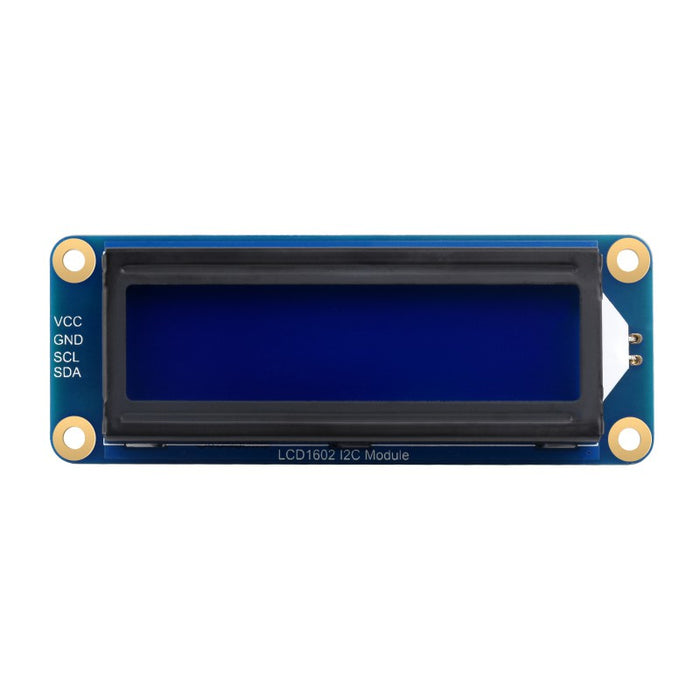

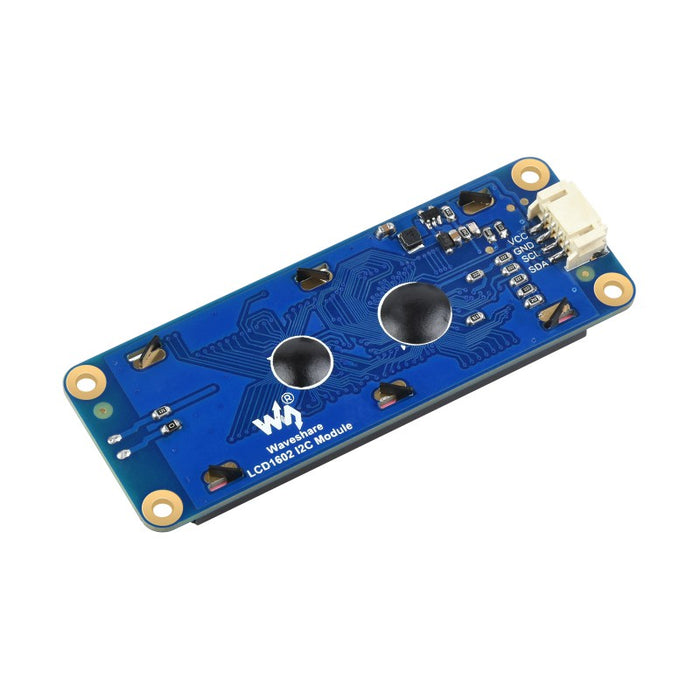

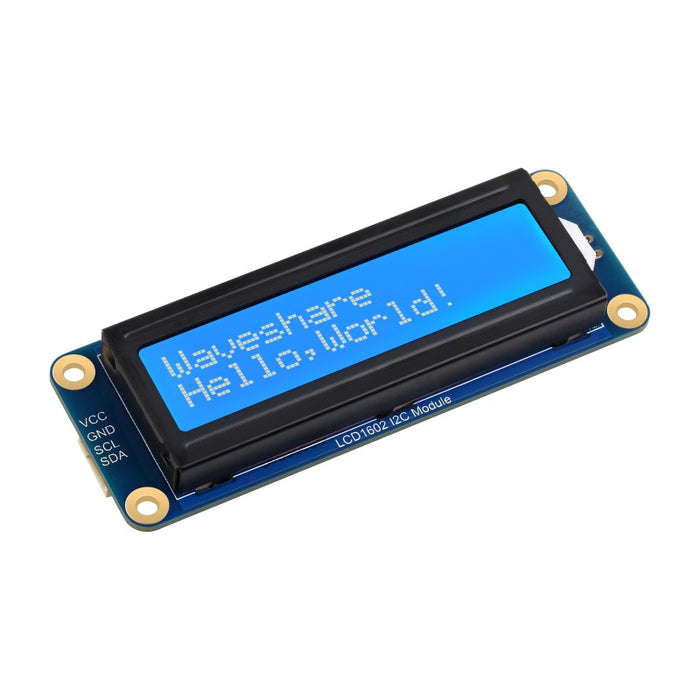

Waveshare I2C接続キャラクタLCDモジュール（白字・青背景）

I²C制御インターフェースが搭載された16文字 x 2行表示のキャラクターLCDモジュールです。電源以外に僅か2本の信号のみで表示制御が可能です。

特徴

• I²C制御インターフェースの採用により、マイコンのIOリソースを節約できます。
• 3.3 Vおよび5 Vの動作電圧に対応し、幅広いシステムで使用可能です。
• Raspberry Pi、Raspberry Pi Pico、Jetson Nano、ESP32、Arduinoなどの主要なプラットフォームで動作確認済み。

仕様

• 通信インターフェース：I²C
  • I²Cアドレス：0x7C
  • 通信速度（最大）：400 kHz
• 接続用コネクタ：PH2.0 4ピンコネクタ
• LCDコントローラ：AiP31068
• 表示パネル：キャラクターLCD
• 有効表示寸法：64.5 x 16.0 mm
• 表示文字数：16文字 x 2行
• フォント：5 x 8ドット（英数字、記号、カタカナ、等）
• 表示色：青背景、白文字
• 動作電圧：3.3〜5 V
• 消費電流：13 mA（3.3 V動作時）～26 mA（5 V動作時）
• 本体サイズ：87.0 x 32.0 x 13.0 mm

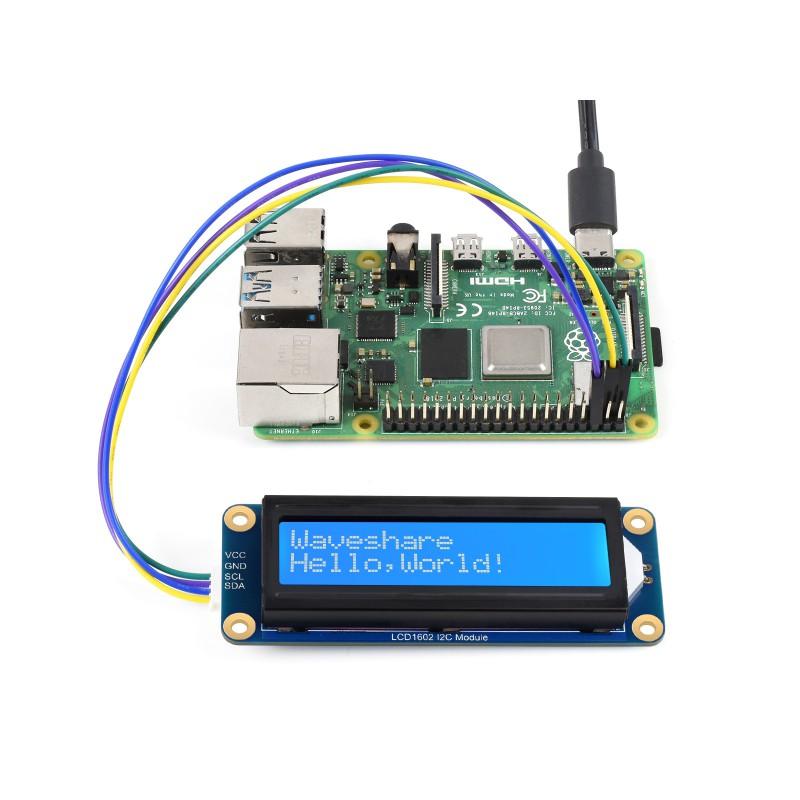

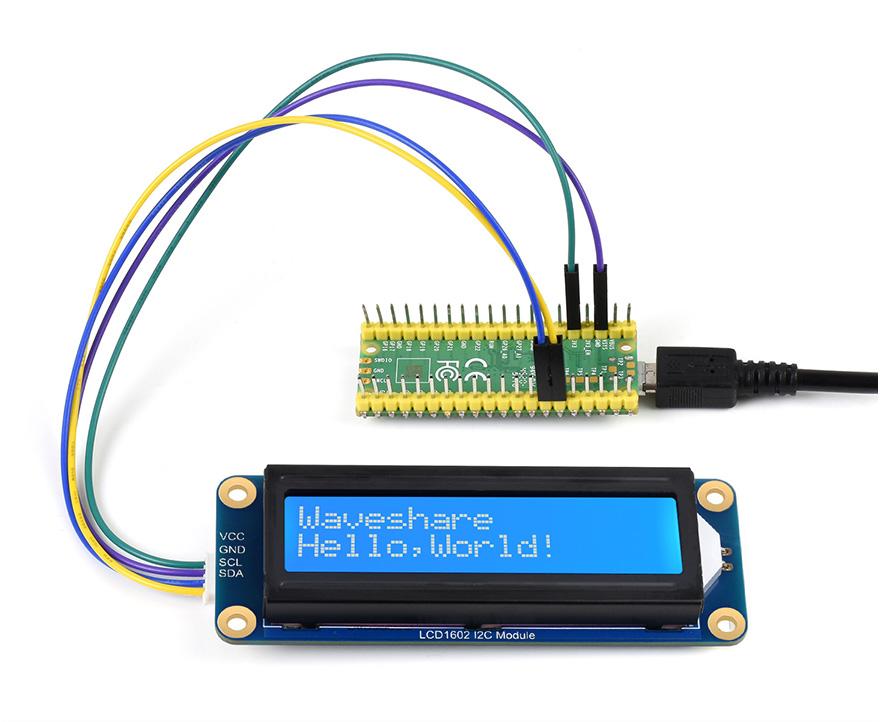

接続イメージ

※Raspberry PiやRaspberry Pi Picoは商品に含まれません

内容物

• 1 x Waveshare I2C接続キャラクタLCDモジュール（白字・青背景）

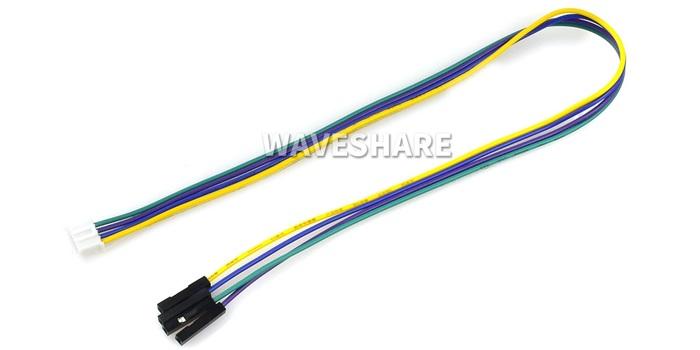

• 1 x PH2.0 4ピンコネクタ ー QI（メス）コネクタ ケーブル（約30 cm）


資料

• Wiki
• AiP31068Lデータシート
• LCD1602 I²Cモジュールマニュアル
