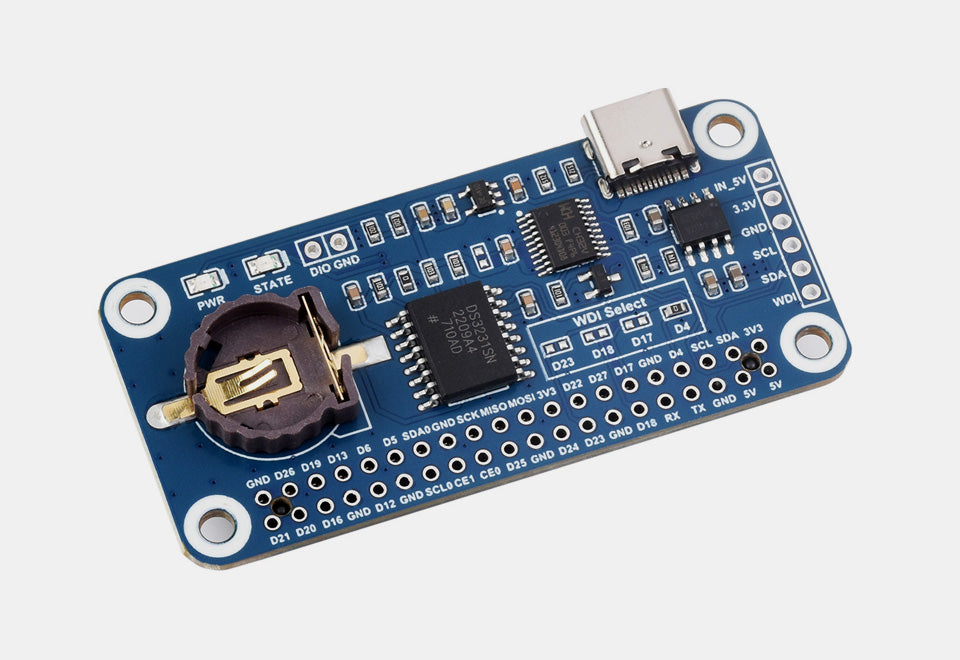

Waveshare Raspberry Pi用RTCウォッチドッグHAT (B)

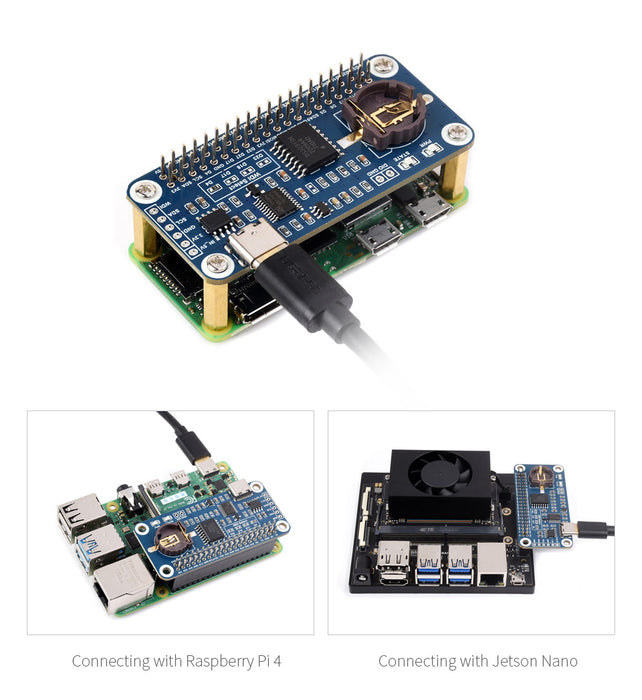

高精度RTCとウォッチドッグ機能を備えたRaspberry Pi用拡張ボードです。指定された時刻に更新とカウントを行い、それ以外の場合はウォッチドッグ回路がシステムをリセットします。標準的なRaspberry Pi 40ピンGPIOヘッダを採用、Raspberry Piシリーズボード及びJetson Nanoで使用できます。

特徴

• I²C通信による自動リセット監視回路を搭載
• 高精度クロックチップ（DS3231SN）が搭載され、正確なタイミング制御を実現、バックアップバッテリーホルダー付き
• プログラム可能な16 bit自動インクリメントカウンタに対応
• ウォッチドッグのタイムアウトを警告するステータスインジケータ

仕様

• 通信インターフェース : I²C
• RTCチップ : DS3231
• ウォッチドッグチップ : CH32V003
• 電源 : 5 V
• 寸法 : 30.5 x 65mm
• 取り付け穴径 : 3.0 mm

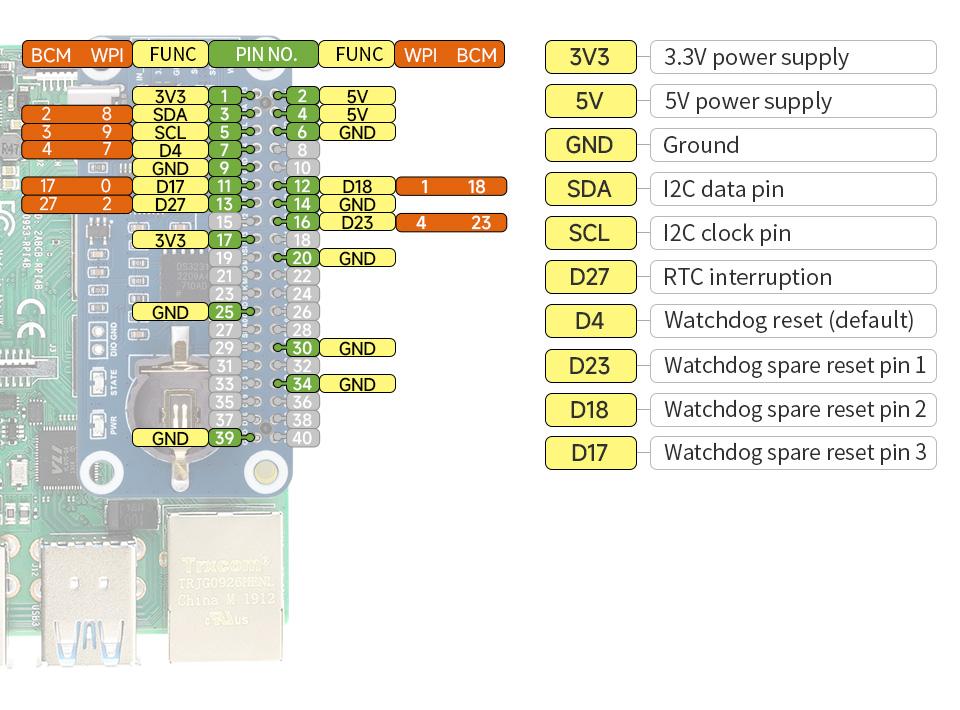

ピン配置

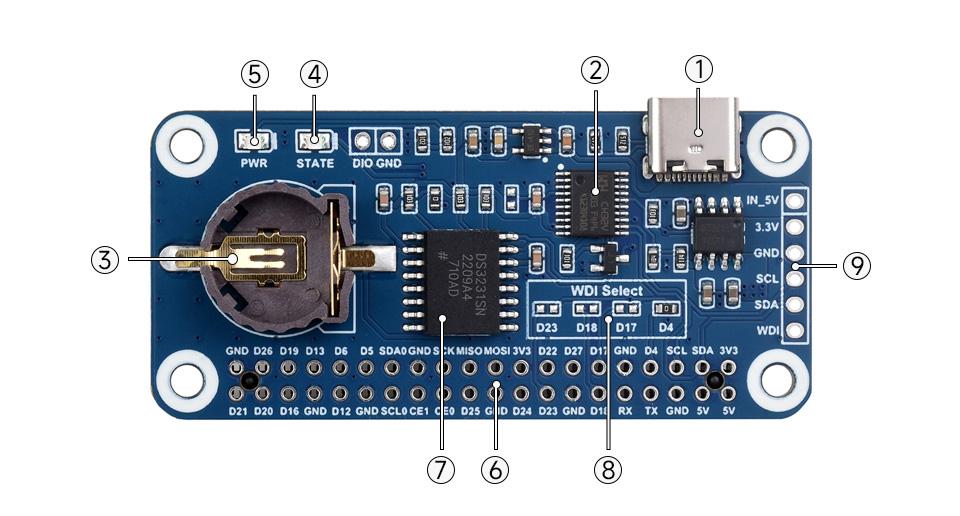

ボード詳細

1. USB Type-C電源入力
2. CH32V003ウォッチドッグ
3. CR1220 RTCバッテリーホルダー（CR1220ボタン電池対応）
4. ウォッチドッグステータスインジケータ
5. 電源インジケータ
6. Raspberry Pi 40ピンGPIOヘッダ
7. RTCチップ
8. ウォッチドッグリセットピン選択
9. 制御用ピン

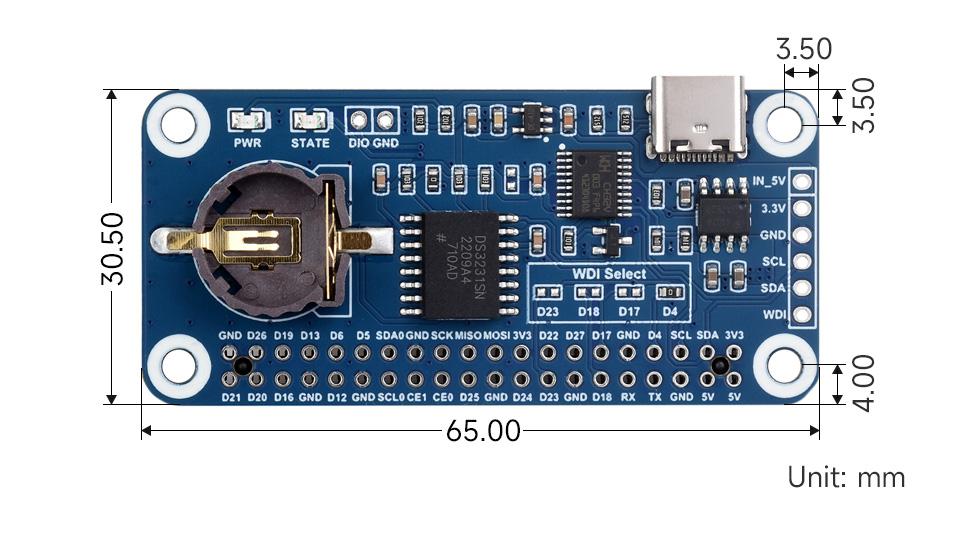

ボード寸法

内容物

• 1 x RTCウォッチドッグHAT (B)本体
• 1 x 2x20ピンソケット
• 1 x スタンドオフ一式

資料

• Wiki
• DS3231データシート
• CH32V003データシート
• 回路図
• サンプルコード（ダウンロード）
