Waveshare Raspberry Pi 5用HDMIコネクタ変換/NVMe SSDアダプタ基板

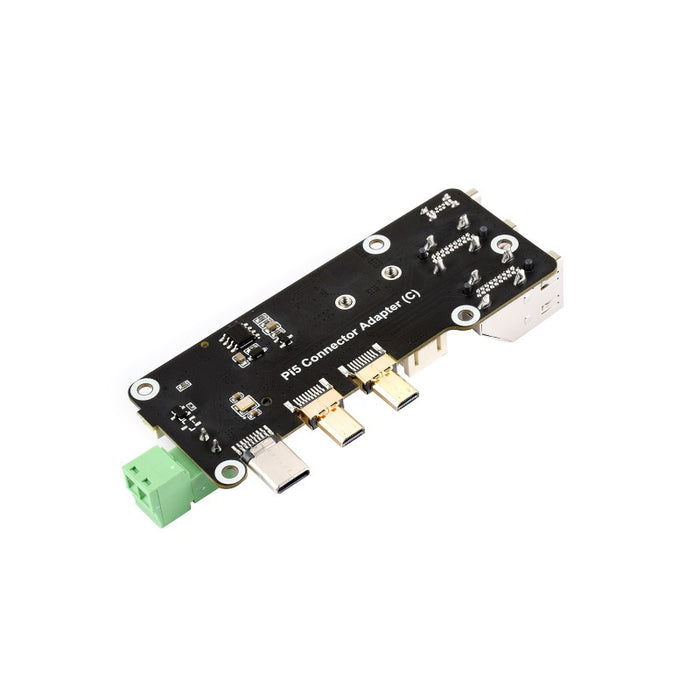

Raspberry Pi 5用のHDMIコネクタ変換/NVMe SSD基板です。

Raspberry Pi 5本体に接続することで二つの標準HDMIコネクタ、USB Type-Cコネクタ、UARTコネクタを本体側面（LAN端子やType-A端子がある側）に引き出すことができます。

HDMI出力はMicro HDMIから一般的な標準HDMIメスポートに変換され、デュアル4K出力に対応になります。本体への給電はUSB Type-Cコネクタ、基板上の3Pコネクタまたは2Pスクリューターミナルにより可能です。さらに、本体上のPCIe 2.0 x1インタフェースに同梱のFFCで接続することによって、2230または2242のM.2 SSD（Solid State Drive）を使用できる用になります。Gen2・Gen3をサポートし、またRaspberry Pi 5をブート出来ます。

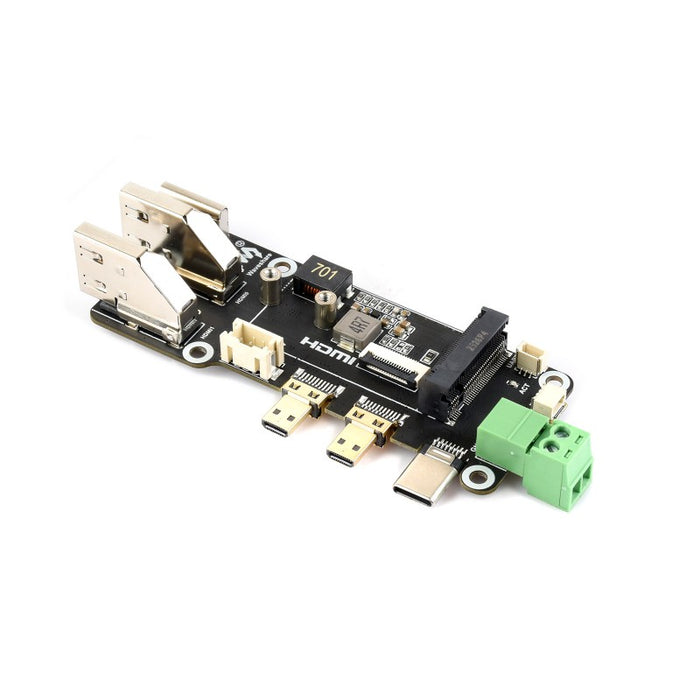

特徴

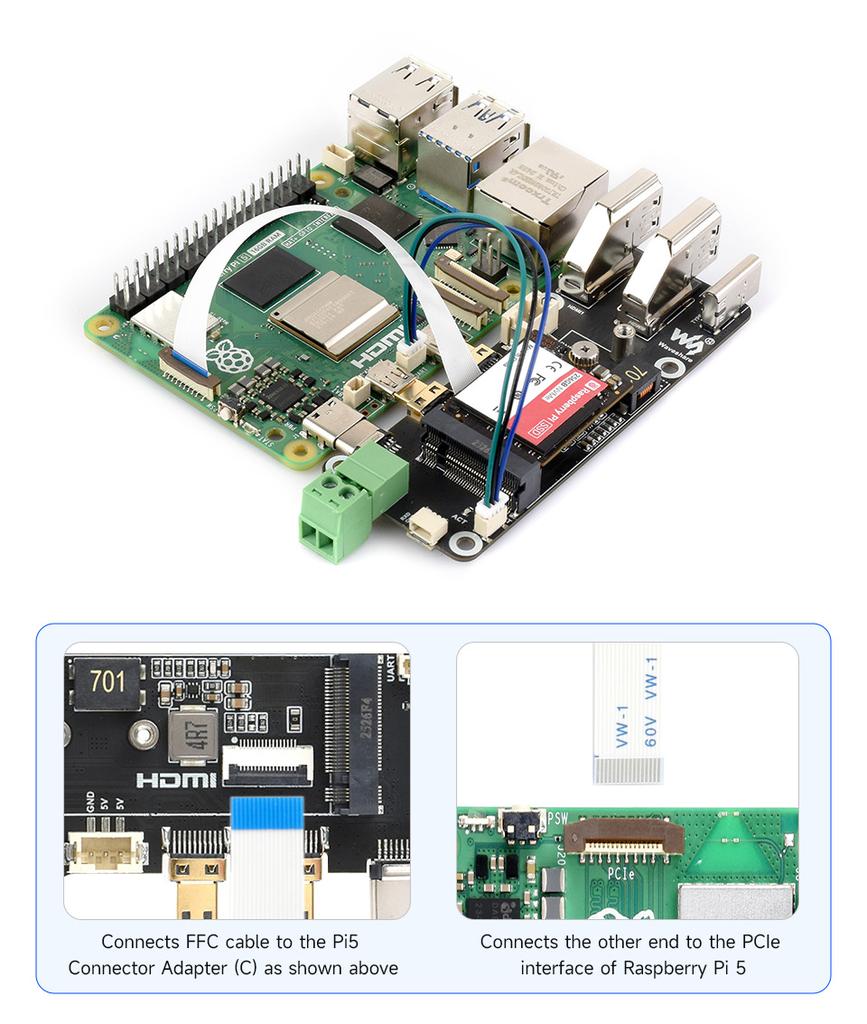

• Raspberry Pi 5本体の前面にある二つのMicro HDMIコネクタ、USB Type-Cコネクタに挿し、同梱FPCケーブルを本体のPCIe 2.0 x1インタフェースに接続するだけ
• 二つの外部接続用標準HDMIコネクタ、ひとつの外部接続用USB Type-Cコネクタを側面に配置
  • デュアル4K出力に対応
  • Raspberry Pi 5本体上のLAN端子、USB Type-Aコネクタと同じ並びになりケーブル配線が綺麗にできます
  • 電源供給は側面のUSB Type-Cコネクタの他、本製品上の3Pコネクタまたは2Pスクリューターミナルが使えます
• 2230または2242タイプのM.2 SSD（Solid State Drive）を使用できます
  • Gen2・Gen3をサポート
  • Raspberry Pi 5をSSDからブート出来ます
• UART端子も側面に引き出されています
  • 本体のUARTコネクタと同梱のケーブルで接続するだけ
  • 外部機器接続用UARTケーブルが付属
• 動作状況を表示するLEDインジケータを搭載
• 外形寸法（突起部除く）：85 x 33.5 mm

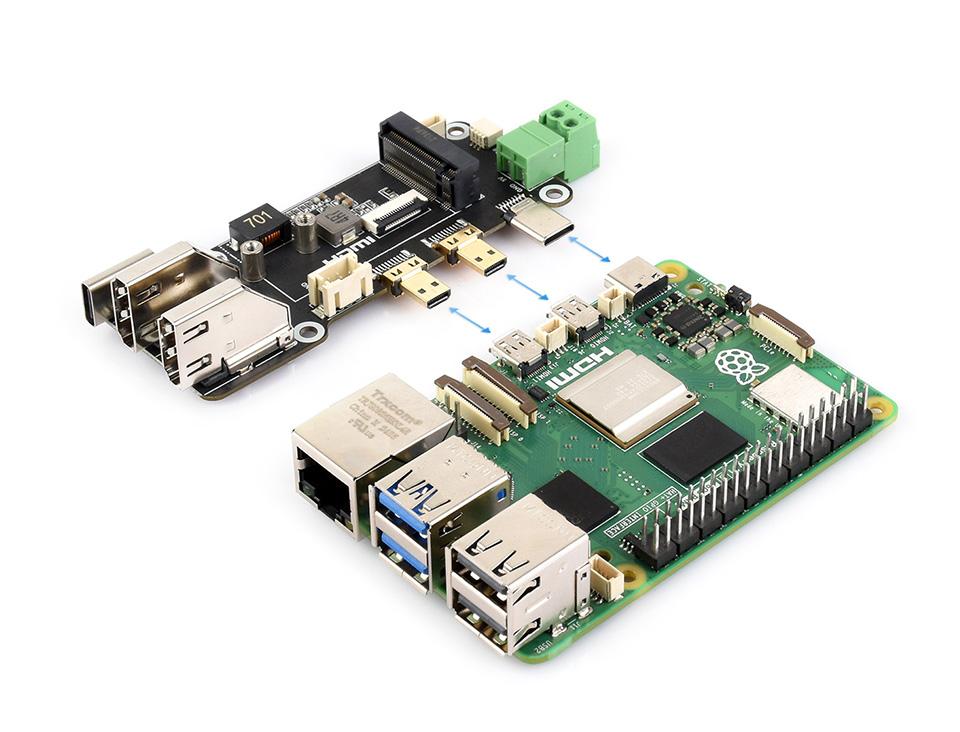

接続イメージ

※Raspberry Pi 5本体やNVMe SSDは商品に含まれません

内容物

• 1 x Waveshare Raspberry Pi 5用HDMIコネクタ変換・NVMe SSDアダプタ基板

• 2 x FFC 16 Pケーブル

• 1 x 10 cm 3 Pケーブル（Pi 5本体-本基板接続用）

• 1 x 10 cm 3 Pケーブル（本基板-外部接続用）

• 1 x SSD固定用ネジ


資料

• Wiki
  • SSD設定方法
