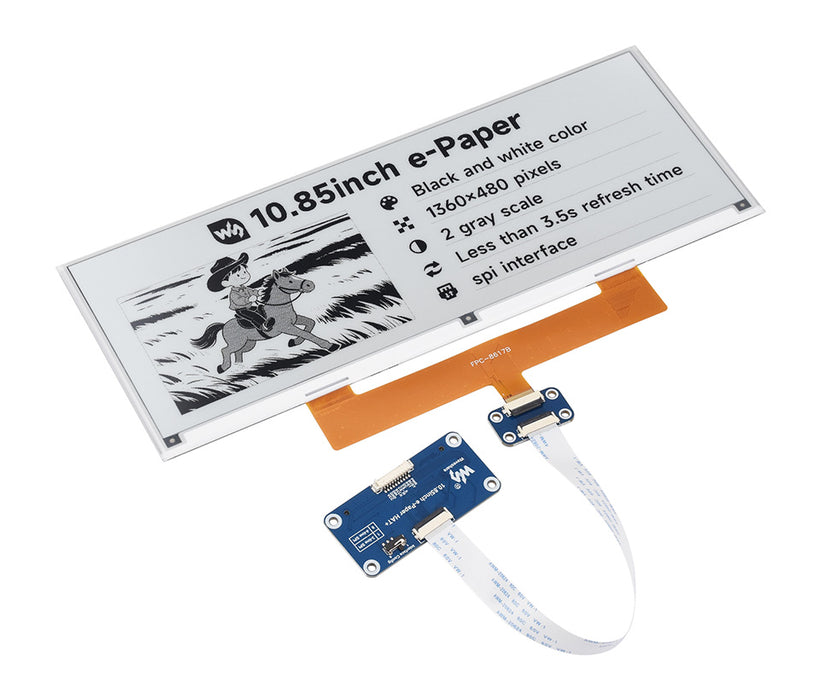

Waveshare 10.85インチ e-Paper HAT+

Raspberry PiシリーズのGPIOヘッダーにそのまま挿せる10.85インチのe-Paper（電子ペーパー）ディスプレイ HATです。1360 x 480 px、白黒2階調表示、低消費電力で広視野角です。同梱ケーブルを使えばArduino Uno R3など多くのマイコンボードに接続出来ます。

特徴

• 電源オフでも表示を保持、視認性が高くバックライトが不要
• 低消費電力、電力消費は画面切り替え時のみ
• オンライン開発リソースとマニュアルが付属（ドライバHATの回路図、Raspberry Pi / Arduino / ESP32 /STM32用のサンプル）
• 10.85インチの大画面e-Paper（電子ペーパー）ディスプレイ
• 1360 x 480 pxの高解像度、白黒2階調表示
• 広視野角
• マイコンとはSPI接続。コネクタは二つあります：
  • Raspberry PiシリーズのGPIOヘッダーに直結可能な40ピン ロープロファイル ソケット

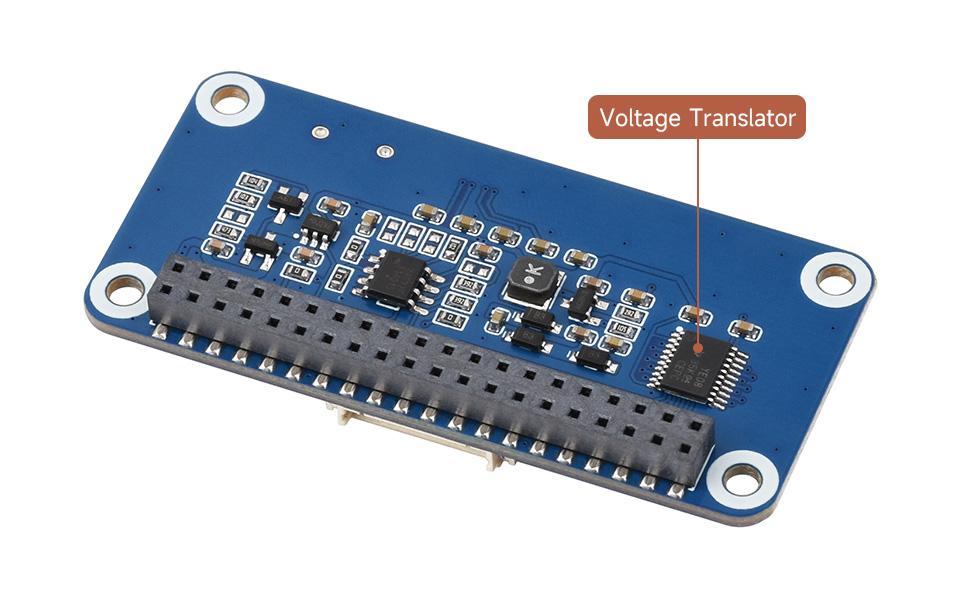

  • Arduino Unoなど多くのマイコンに接続しやすい10ピンMX1.25コネクタ・・・レベルシフターやレギュレータの搭載により3.3 V系 / 5 V系を問わず接続可能
• ディスプレイ部は薄さ1.2 mm

仕様

• ディスプレイ部
  • 画面サイズ：10.85インチ（対角線長。有効表示領域 259.76 × 91.68 mm）
  • 解像度・階調：1360 x 480 px、白黒2階調
  • ドットピッチ：0.191 x 0.191 mm
  • 視野角：170 °以上
  • 更新速度：部分更新 0.6秒以内、全更新 3.5秒以内

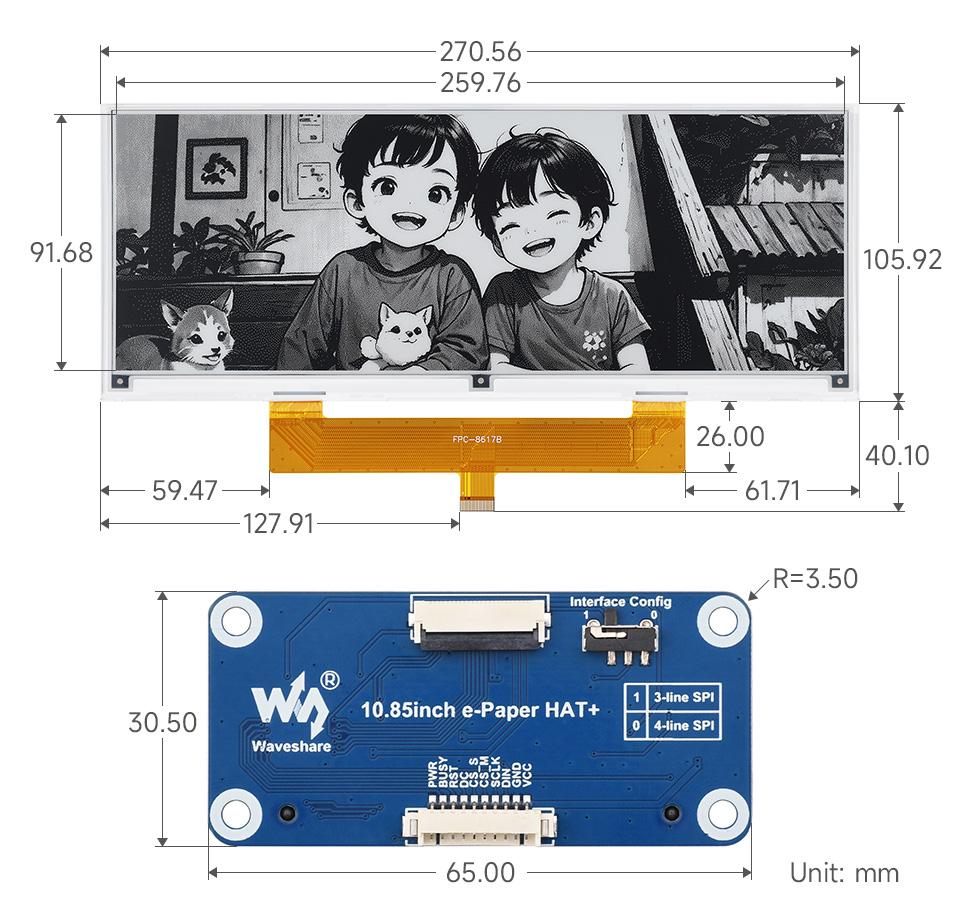

  • 外形寸法：270.56 × 105.92 × 1.20 mm
• e-Paper HAT+部
  • 搭載回路：3.3 Vレギュレータ、レベルシフターIC、E²PROM（HAT+用）、e-Paperドライブ回路、他
  • ディスプレイとの接続：FFC（中継基板経由）
  • マイコン接続コネクタ①：40ピン ロープロファイル ソケット（Raspberry Piシリーズ接続用）
  • マイコン接続コネクタ②：10ピン MX1.25コネクタ（Arduino Uno他のマイコンとの接続用）
  • 外形寸法：65 × 30.5 mm

• 電源
  • 電源電圧：3.3 V / 5 V（ディスプレイ単体としては3.3 V）
  • 消費電流：スタンバイ電流 0.01 μA未満、
  • 画面リフレッシュ時 消費電力：50 mW未満
• 動作温度範囲：0～50 ℃
• 保管温度範囲：-25～70 ℃

ラズパイ接続時のGPIOピン利用状況（3V3、5V0、GND除く信号ピンのみ記載）

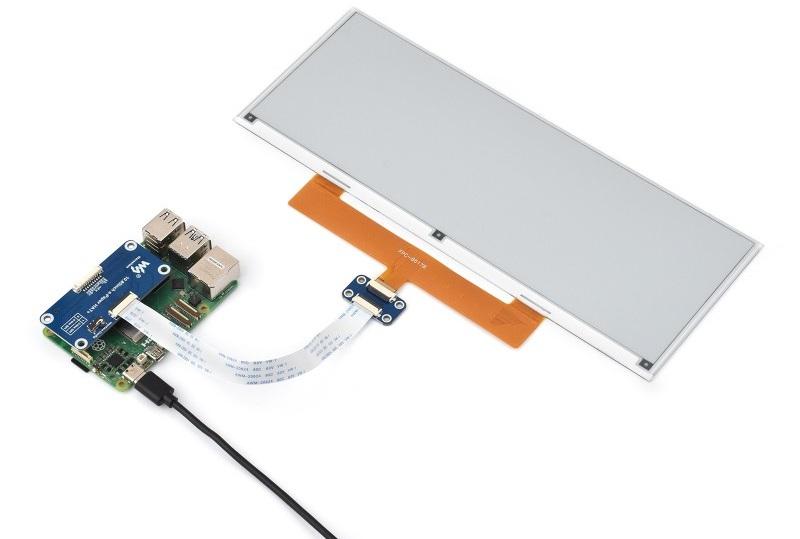

Raspberry Pi 接続例

※Raspberry Piは含まれません

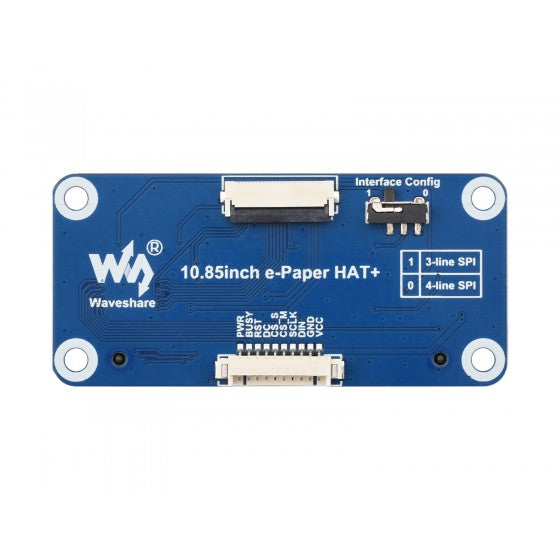

10ピン コネクタ ピン配置

※電源電圧とI/O信号電圧レベルは合わせて下さい

内容物

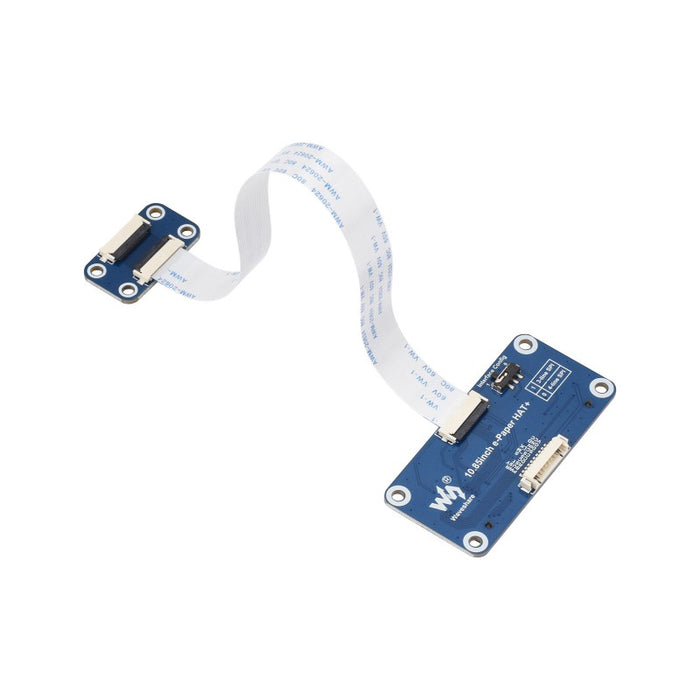

• 1 x Waveshare 10.85インチ e-Paper HAT+・・・中継基板、HAT+基板、FFC付属

• 1 x MX1.25 10ピン ケーブル

• 1 x ねじ・スペーサー セット


資料

• Wiki
