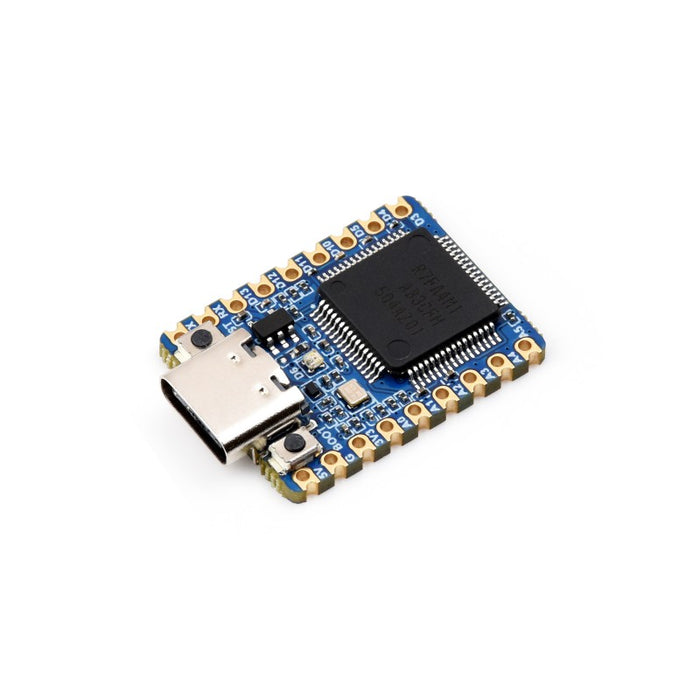

Waveshare RA4M1-Zero

32ビットMCU RA4M1（Cortex-M4コア、48 MHz駆動、FPU内蔵、ファームウェア暗号化対応）を搭載したミニサイズの開発ボードです。

仕様

• 強力なコア性能：Renesas RA4M1 MCUを採用、32ビット ARM Cortex-M4 アーキテクチャ、動作速度 48 MHz、FPU（浮動小数点演算ユニット）内蔵、 256 kB フラッシュメモリ、32 kB SRAM、 8 kB EEPROM
• 豊富なハードウェアリソース：14ビット ADC、12ビットDAC、CAN バスコントローラ、USB 2.0 インターフェース、オンボードRGB LED
• 強化されたセキュリティ機能：ファームウェアの暗号化、セキュアブート、改ざん防止をサポートし、アプリケーションのセキュリティを確保
• 効率的なソフトウェアエコシステム：Arduino IDE互換、開発の複雑さを軽減しながら迅速な開発と便利なデバッグを実現
• コンパクトなフォームファクター：WaveshareおなじみのZeroサイズデザイン（18 × 23.5 mm）、スペースに余裕がないアプリケーションにも最適
• 大量生産に便利：表面実装テクノロジーを採用、 全部品を部品面に実装、端面スルーホール加工によりカスタム拡張が容易

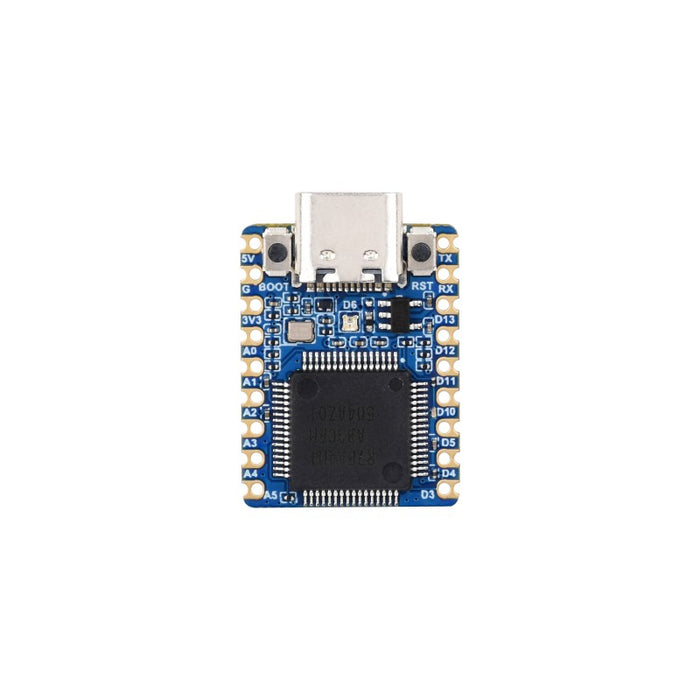

部品面

1. ルネサス R7FA4M1AB3CFM
FPU内蔵、最高動作周波数 48 MHz
2. WS2812 RGB LED
MCU GPIO D6ピンでコントロール
3. BOOT ボタン
Bootloader ダウンロードモードに入る場合に押下
4. USB Type-Cコネクタ
プログラムダウンロード、 USB1.1 ホスト/スレーブデバイス対応
5. RESETボタン
6. ME6217C33M5G
LDOレギュレータ。最大電流 800 mA
7. ジャンパ抵抗
3.3 V / 5 V MCU電圧選択（デフォルト3.3 V）

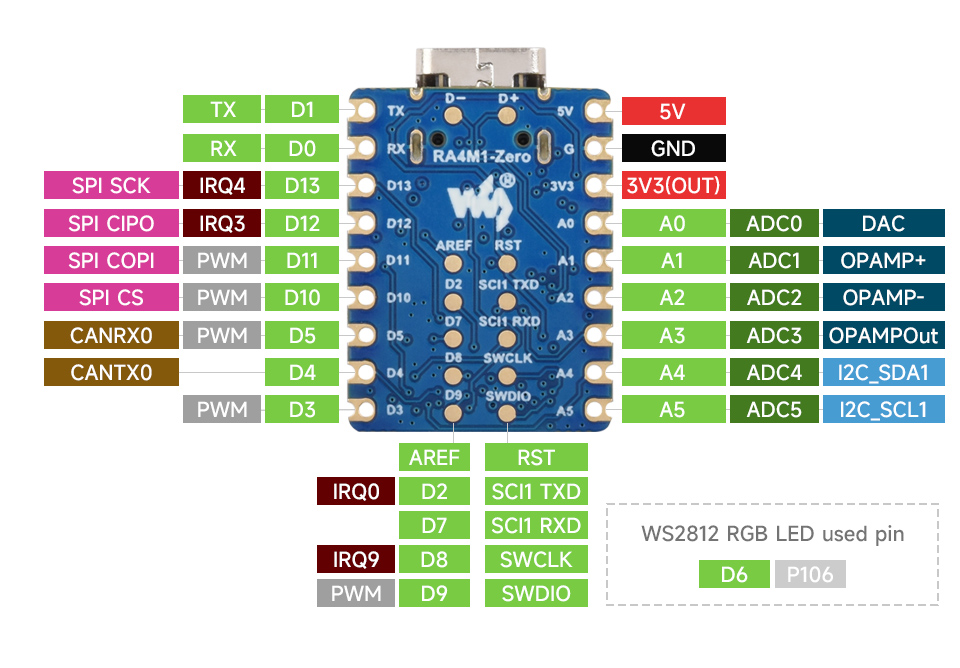

ピン配置

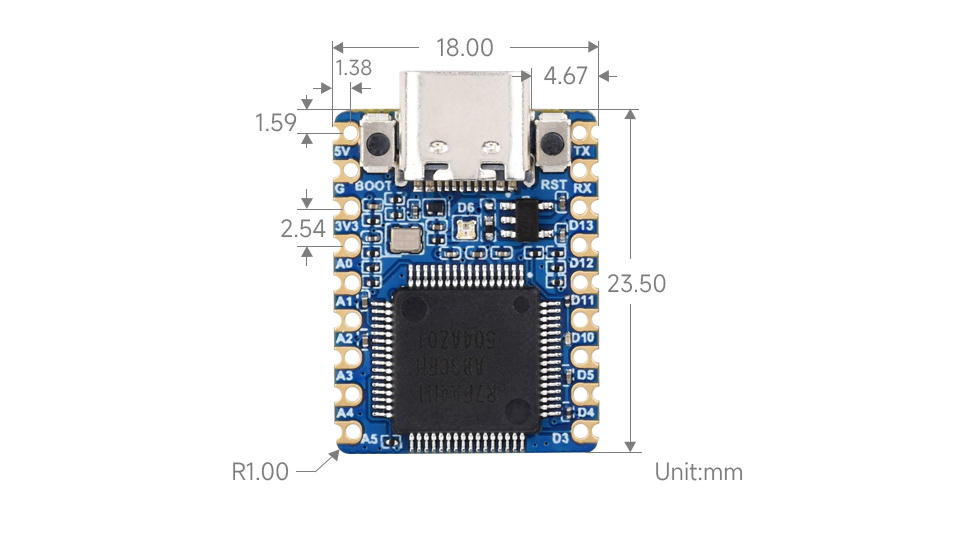

寸法図

資料

• RA4M1-Zero Wiki
