SKU 10461

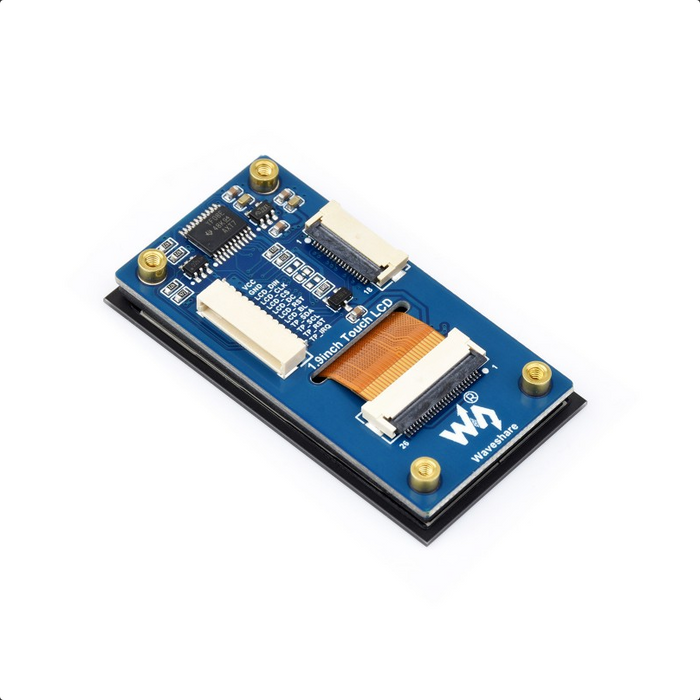

Waveshare 1.9型 静電容量式タッチスクリーンディスプレイ（172 x 320、SPI/I2C接続）
送料区分: 200
商品コード: WAVESHARE-31122
発売日: 2025-07-24
在庫数: 7
短いURL: ssci.to/10461
¥2,288
（税込）
¥2,288
-
¥2,288
Current price
¥2,288
1.9インチのカラーIPSタッチスクリーンディスプレイモジュールです。解像度は172 x 320、26万2千色表示対応で、SPI通信による表示とI2C通信によるタッチパネル操作が可能です。ディスプレイドライバST7789V2とタッチコントローラCST816を搭載しており、Arduinoなどのマイコンボードに接続して簡単に使用することができます。
特徴
- 解像度172 x 320、26万2千色対応、視認性の高いIPSカラー液晶パネル
- 高透過率で応答の速い静電容量方式タッチパネル
- ST7789V2ディスプレイドライバおよびCST816タッチコントローラを内蔵
- SPIとI2C通信により必要なIOピン数を最小限に抑制
- Raspberry Pi、ESP32S3、Raspberry Pi Pico、Arduino用のサンプルコードとマニュアルをオンライン提供
仕様
- ディスプレイサイズ：1.9インチ
- 解像度：172 x 320
- 表示色数：26万2千色
- 輝度：500 cd / m²
- コントラスト比：900:1
- 表示パネル：IPS
- ドライバIC：ST7789V2
- タッチ方式：静電容量方式
- タッチIC：CST816
- 表示通信：SPI
- タッチ通信：I2C
- 電源入力：3.3 V / 5 V 対応
- 電圧変換回路：内蔵
- コネクタ：SH1.0 コネクタ、FPC 0.5 mm
寸法図
ピン配置
| ピン名 | 説明 |
|---|---|
| VCC | 電源入力（3.3V / 5V） |
| GND | グランド |
| LCD_DIN | SPI MISO |
| LCD_CLK | SPI SCLK |
| LCD_CS | チップセレクト（Low アクティブ） |
| LCD_DC | データ／コマンド選択（High＝データ、Low＝コマンド） |
| LCD_RST | リセット（Low アクティブ） |
| LCD_BL | バックライト制御 |
| TP_SDA | I2C データ（タッチ） |
| TP_SCL | I2C クロック（タッチ） |
| TP_RST | タッチリセット（Low アクティブ） |
| TP_IRQ | タッチ割り込み |
内容物
- 1 x タッチスクリーンディスプレイ 本体
- 1 x SH1.0 12ピン ケーブル
- 1 x FFCケーブル
