Waveshare 8チャンネルRS485-イーサネット 変換サーバ

Ethernetを介して8チャネルのRS485機器を産業用ネットワークに接続できる、DINレール/壁面設置対応の小型シリアルサーバーです。

PoE対応のバージョンはこちら。

特徴

• 8チャンネルの独立したRS485ポートを搭載。各ポートごとに異なるボーレート設定が可能で、相互干渉なく動作します。
• TCPサーバー、TCPクライアント、UDP、UDPマルチキャストに対応し、多様な通信方式をサポート。
• シリアルサーバー、Modbusゲートウェイ、MQTTゲートウェイ、RS485→JSON変換など、複数機能をひとつに集約。
• 安定した電源供給を実現するターミナルブロックを採用。広範囲（DC 7 V～36 V）の電源入力に対応。
• 2つのイーサネットポートを内蔵し、ネットワークスイッチ機能が有効化可能

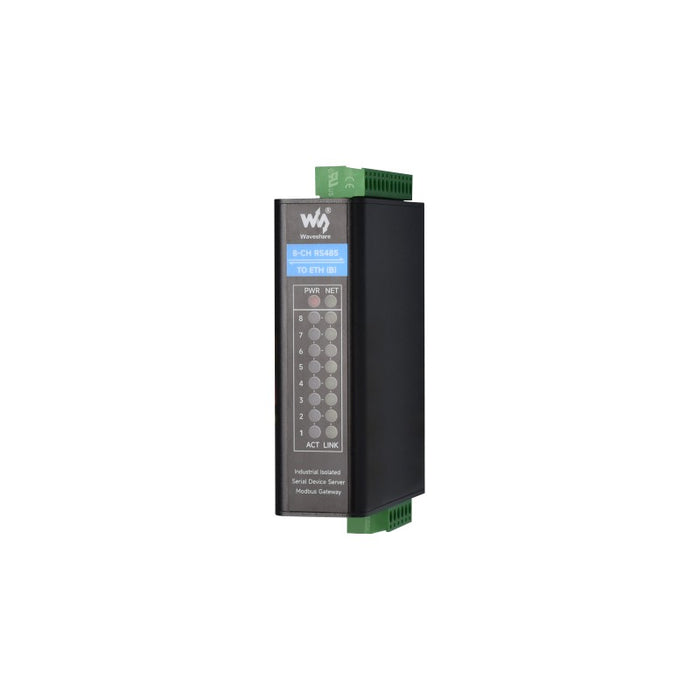

• 複数のLEDインジケータにより、リンク / トラフィック/シリアル送受信などの動作状態をリアルタイム監視。
• アルミニウム合金製の筐体を採用し、DINレール / 壁面取付に対応する設計で、産業現場への迅速な導入が可能。

仕様

• 製品タイプ：シリアルサーバー、Modbusゲートウェイ、MQTTゲートウェイ
• 基本機能：RS485とEthernet間の双方向透過データ伝送
• 通信インターフェース：
  • RS485ポート x 8（絶縁付き、各チャネルが独立して受信/送信）
  • Ethernetポート x 2（10 / 100 Mbps、2 KVサージ保護）
• 電源：
  • DC 7V ～ 36V ターミナルブロック入力
• 絶縁保護：
  • 電源絶縁、信号絶縁
• シリアル仕様：
  • ボーレート 300 ～ 115200 bps
  • パリティ：なし / 奇数 / 偶数 / マーク / スペース
  • データビット：5 ～ 9 bit
  • フロー制御：なし
• ソフトウェア / プロトコル：
  • Ethernet / IP / TCP / UDP / HTTP / ARP / ICMP / DHCP / DNSをサポート
  • 設定：ホストPC、ウェブブラウザ、デバイス管理機能ライブラリからのコンフィグレーション可能
• 通信方式：TCP/IP直接通信、仮想COMポート（VCOM）
• 動作モード：TCPサーバー、TCPクライアント（TCPサーバー併用可）、UDP、UDPマルチキャスト
• 環境：
  • 動作温度 –40 ℃ ～ 85 ℃
  • 動作湿度 5 ％ ～ 95 ％ （結露なきこと）
• 寸法：93 x 84.2 x 28.2 mm （DINレール / 壁面設置用ブラケット含まず）

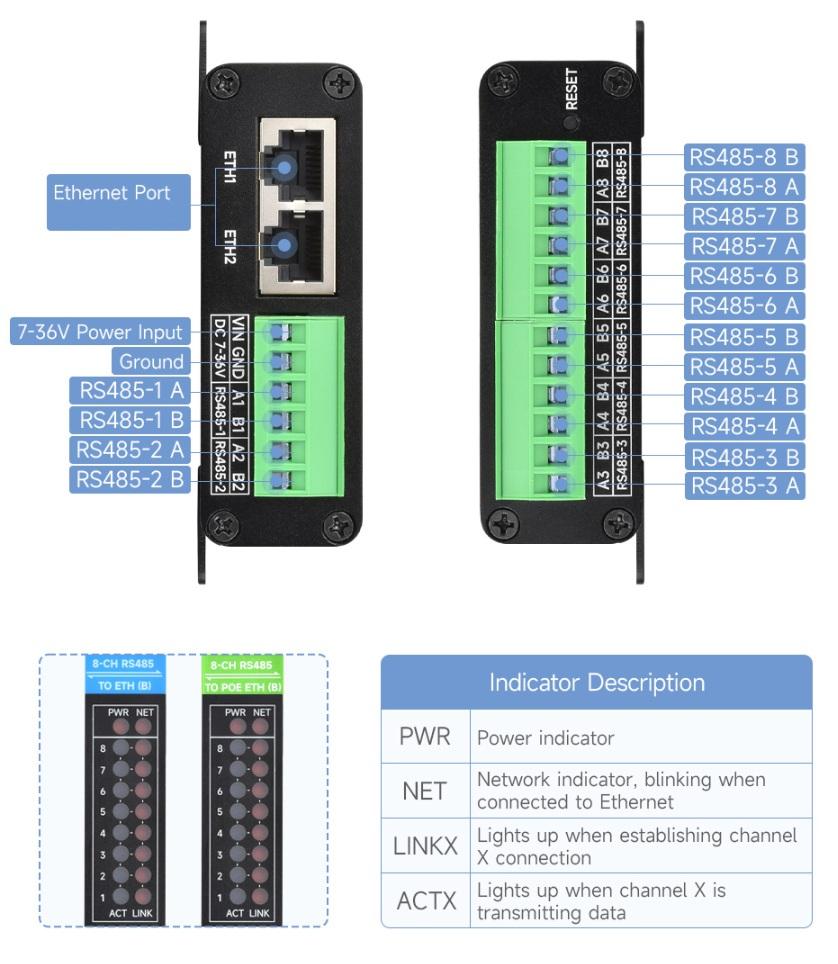

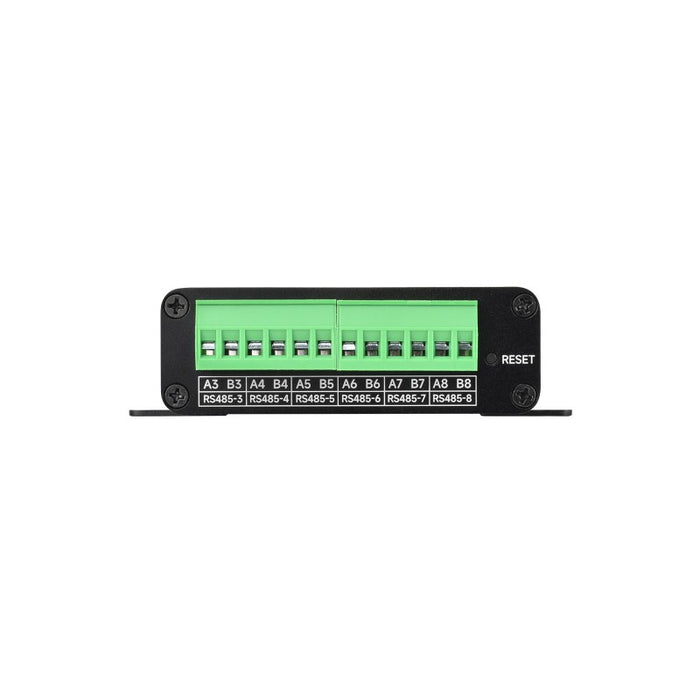

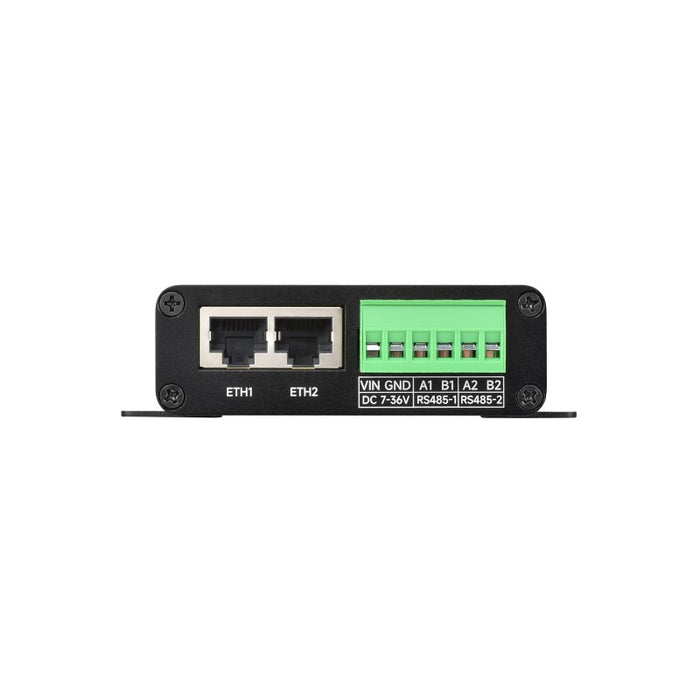

インターフェース説明（ピンアサイン）

寸法

• 本体：93 x 84.2 x 28.2 mm
  ※DINレール / 壁面取付ブラケット装着時は異なります。寸法写真をご覧ください。

資料

• 製品Wiki (RS485 TO ETH (B))
• ユーザーマニュアル (PDF)
