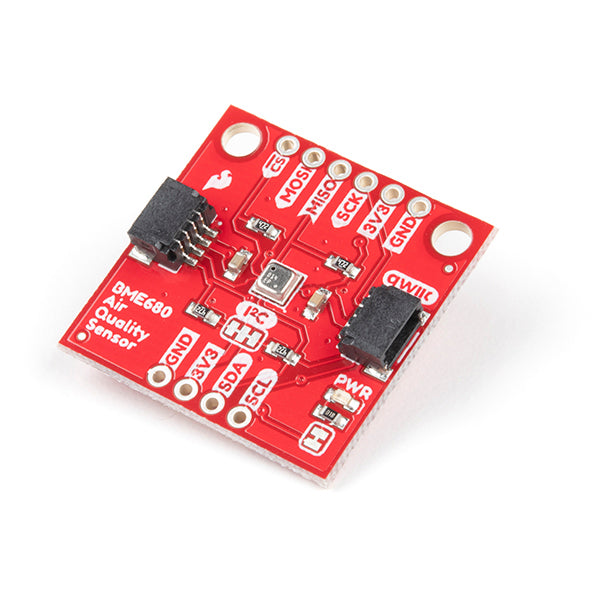

Qwiic - BME680搭載 環境センサモジュール

送料区分: 200

商品コード: SFE-SEN-16466

発売日: 2020-06-11

在庫数: 4

短いURL: ssci.to/6376

¥4,074 (税込)
¥4,074 - ¥4,074
Current price ¥4,074

一つのパッケージにガスセンサと温度、湿度、気圧センサを組み合わせた環境センサモジュールです。BME680のガスセンサは、室内空気の質を監視するために、様々な揮発性有機化合物(VOC: volatile organic compound)を検出できます。正確な温度、湿度、気圧センサを組み合わせ、BME680は2.54 cm四方のブレークアウト基板一つで完璧なスタンドアローンの環境センサとして機能します。

センサは、I2CまたはSPIで通信します。Qwiicシステム用にI2Cピンが用意されているので、接続にハンダづけは不要ですが、必要に応じて使用できるように、I2CとSPIピンは標準の2.54 mm間隔のピンも用意されています。

注意:BME680から実際の室内空気質(IAQ)を取得するのは困難な場合があります。BME680を使って正確に室内空気の質を測定したい場合には、BoschのBSEC ソフトウェアの使用をお勧めします。もっとダイレクトなセンサをご使用になりたい場合は、CCS811とBME280を搭載したQwiic - CCS811/BME280搭載 空気品質/環境センサモジュールをお勧めします。

Qwiicシステムとは

Qwiicシステムには、I2Cのセンサ、アクチュエータ、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。

特徴

  • I2Cインターフェース使用
    • I2Cアドレス:0x77 (標準)または0x76
    • 2 x Qwiicコネクタ
  • 動作電圧範囲:
    • 1.71 ~ 3.6 V
    • 通常 3.3 V(Qwiic ケーブル使用時)
  • 相対湿度
    • 動作範囲:0% ~ 100%
    • 絶対精度: ±3%RH
    • 分解能:±0.008%RH
  • 温度
    • 動作範囲:-40°C~ +85 °C
    • 絶対精度: ±0.5°C ~ ±1.0°C
    • 分解能:0.01°C
  • 気圧
    • 動作範囲:300 hPa~1100 hPa
    • 相対精度; ±12 Pa (25°C ~ 40°C @ constant RH)
    • 絶対精度:±60 Pa (0°C ~65°C)
    • 分解能: 0.18 PA(最高オーバーサンプリング時)
  • ガス
    • ガスセンサ抵抗の分解能: 0.05 % ~ 0.11 %
  • 代表的な電流消費(使用モードとアクティブなセンサにより変わります)
    • 2.1 µA ~ 18 mA
    • 0.15 µA (スリープモード )

資料


製造元希望小売価格:18.95 ドル(税別)
製造元の販売ページ:https://www.sparkfun.com/products/16466
