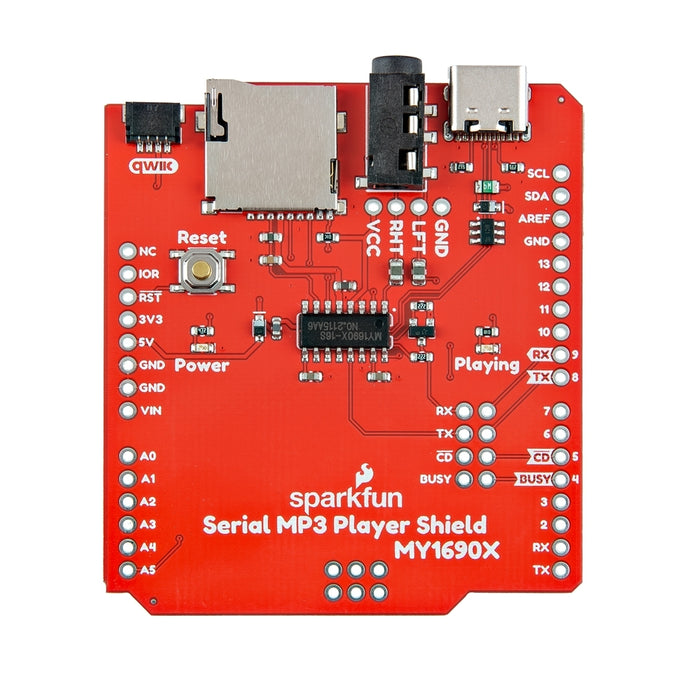

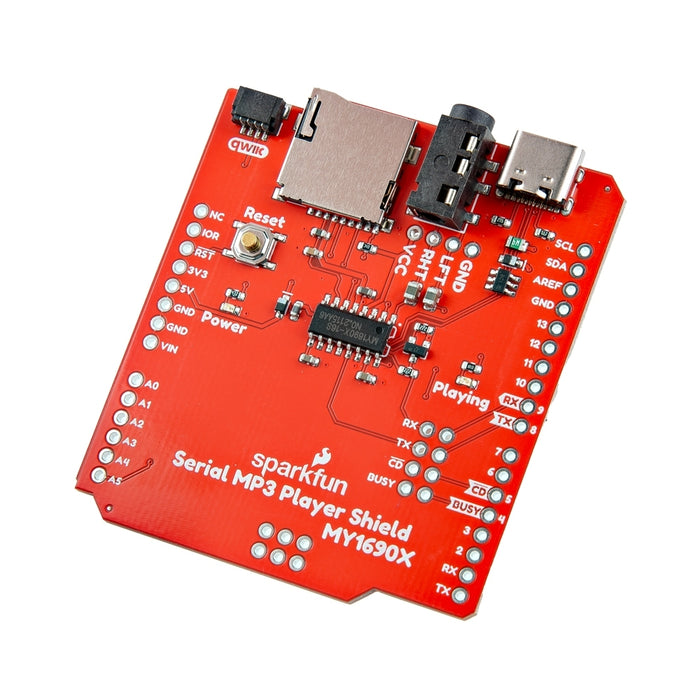

Qwiic - MY1690X-16S搭載シリアルMP3プレイヤーシールド
送料区分: 200
商品コード: SFE-DEV-28021
発売日: 2025-06-05
在庫数: 4
短いURL: ssci.to/10408
MP3/WAVファイルを標準マイクロSDカードに格納し、電子工作に音響効果を追加できる音楽プレイヤーです。このボードを使えば、本シールドだけでマイクロSDカードから音楽を再生でき、Arduinoをフル機能付きスタンドアローンプレーヤーに変身させることができます。
MY1690X はシリアルUARTポート経由で制御されます。FAT16/FAT32でフォーマットされた最大32 GBのメモリカードで、MP3およびWAVファイルをデコードし、オーディオはTRRSコネクタから出力されます。音楽を聴くにはヘッドフォンが必要です。
マイクロSDカードをコンピュータにマウントするため、USB-Cコネクタが実装されています。保護用にESD保護ダイオードと5 V/1 Aリセッタブルヒューズが組み込まれています。ドライブとして認識されると、メモリカードにオーディオファイルを追加削除できます。メモリカードからは最大65536トラックを読み取り/再生可能です。
USB-CコネクタやArduino 5 Vピン経由でシールドを通電する場合の保護用にショットキーダイオードが搭載されています。QwiicコネクタのないArduinoにQwiic対応デバイスを追加するための、水平型Qwiicコネクタも搭載されています。リセットボタンによりリセットピンへのアクセスが簡単にできます。電源と再生中を示すステータスLEDも備わっています。
注意
- 本シールドにピンヘッダは付属しません。
- 出力をスピーカーにつなげるにはオーディオアンプが必要です。
仕様
- MY1690X Serial MP3 IC
- 対応オーディオフォーマット：.MP3、.WAV
- オーディオサンプルレート：8～48 kHz
- ビットレート：8～320 kbps
- 対応ファイルシステム：FAT16、FAT32
- 対応 microSD カード容量：最大 32 GB
- シリアルUART コマンドセット
- 電源電圧：5 V
- USB-C コネクタ
- 6 V/1 A リセッタブルヒューズ
- ESD 保護ダイオード（USBデータピン）
- リセットボタン
- 1 x 3.5 mm TRRSコネクタ
- microSD カードソケット
- 1x 水平型 Qwiicコネクタ
- 標準Arduino Uno R3 フットプリント
- 2 x 3 ICSP パススルー
- LED
- 電源
- Busy/再生中
- 寸法：53.34 mm x 59.69 mm
