SKU 9669

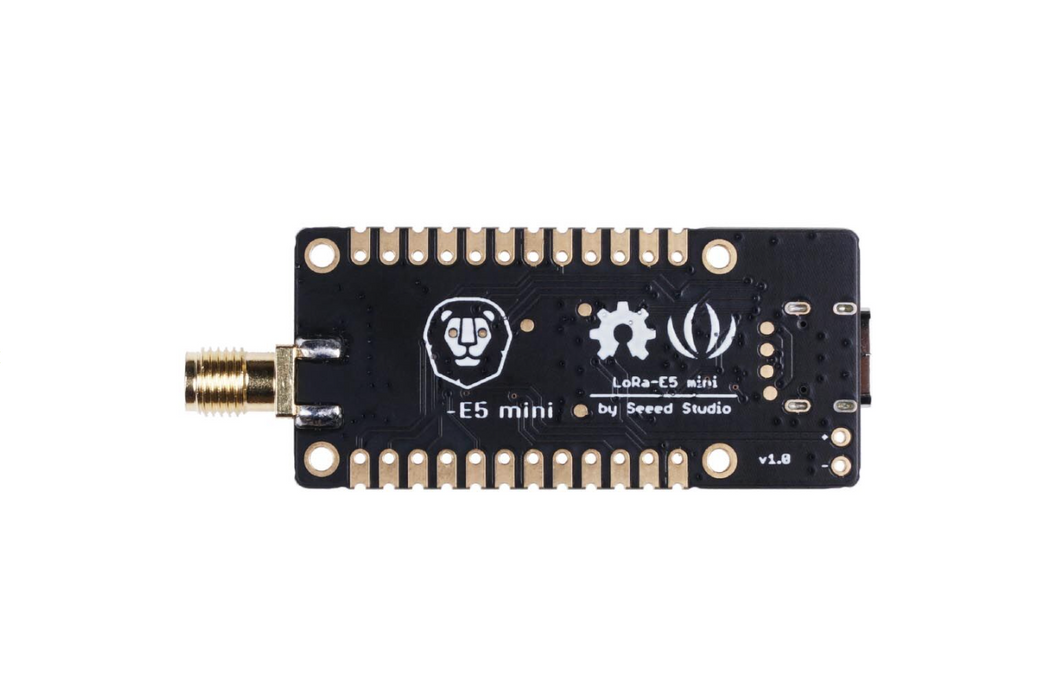

Wio-E5 mini 開発キット

送料区分: 200

商品コード: SEEED-113990939

発売日: 2024-06-06

在庫数: 22

短いURL: ssci.to/9669

¥4,097 (税込)
¥4,097 - ¥4,097
Current price ¥4,097

Wio-E5 mini 開発キットは、Wio-E5 LoRa 無線モジュールの強力な性能を引き出すコンパクトなWio-E5 mini開発ボードのキットです。ボードは無線モジュールのGPIO全ピンを引き出し、オープンエリアで最大10 kmの伝送距離を達成できます。ATコマンドを内蔵し、バッテリ駆動、低消費電力で、LoRa IoTプロジェクトのテストや迅速なプロトタイピングに最適です。

特徴

  • 高性能:
    • 送信出力 最大22 dBm(868/915 MHz)
    • 受信感度 -136.5 dBm (SF12/125 KHz BW)
  • 長距離通信:リンクバジェット 158 dB
  • ワイヤレス接続:内蔵LoRaプロトコル、世界のLoRaバンドプランに対応
  • ファームウェア:AT コマンド内蔵
  • インターフェース:全GPIOピン引き出し、UART、I2C、ADCなどの各種GPIOを装備、柔軟に拡張可能
  • ボード上に RESET/BOOTボタン
  • FCC、CE、IC 、Telec認定

Wio-E5 LoRaモジュール紹介ビデオ

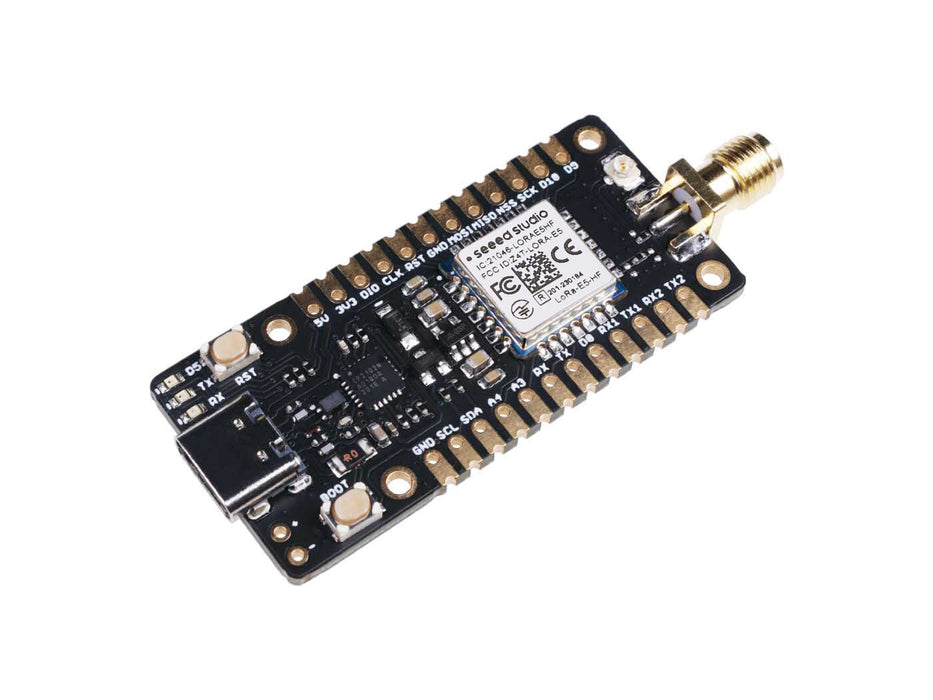

Wio-E5 mini 開発ボード仕様

パラメータ スペック
寸法 ボード:50 x 23 mm
電源電圧 3.7~5 V
出力電圧 EN 3.3 V/ 5 V
出力電力 最大 +20.8 dBm( 3.3 V時)
周波数 868/915 MHz
プロトコル LoRa
感度 -116.5 ~ -136 dBm
インターフェース USB Type C / 2P-2.54 mm ホール/ 1x 12P-2.54 mmヘッダ x 2 / SMA-K / IPEX
変調 LoRa、(G)FSK、(G)MSK、BPSK
動作温度 -40 ~ 85℃
電流 Wio-E5 モジュールスリープ時電流 2.1 uA(WOR モード)

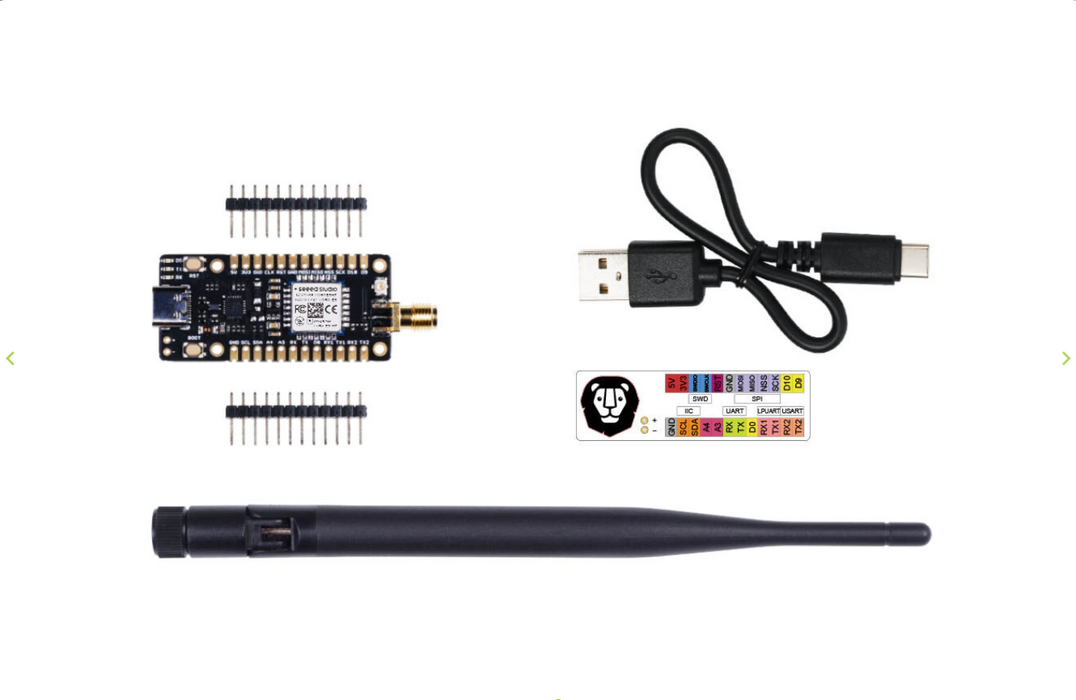

内容物

  • 1 x Wio-E5 mini 開発ボード
  • 1 x アンテナ(EU868/US915)
  • 1 x USB TypeC (20 cm)
  • 1 x ピン配列ステッカー
  • 2 x 12ピンヘッダ

寸法

資料

応用例


製造元希望小売価格 : 21.90ドル(税別)
製造元の販売ページ : https://www.seeedstudio.com/...
