SKU 10228
Raspberry Pi 5用PCIe3.0デュアルM.2ハット（NVMe SSD & Hailo8/8L対応）
送料区分: 200
商品コード: SEEED-103110065
発売日: 2025-05-26
在庫数: 1
短いURL: ssci.to/10228
¥8,548
（税込）
¥8,548
-
¥8,548
Current price
¥8,548
Raspberry Pi 5用の拡張ボードとして、PCIe 3.0を使用してデュアルM.2スロットを提供する製品です。
特徴
- PCIe 3.0の速度に対応したデュアルM.2スロット：ASMedia ASM2806 PCIe 3.0チップを採用することで、PCIe 2.0の制限を超え、最適なパフォーマンスを保証します。
- 安定した電力供給：追加のポゴピンにより電源供給が強化され、安定した高速接続が確保されます。
- 複数のサイズをサポート：2230/2242/2260/2280 M.2標準サイズと互換性があります。
- バックマウント設計：40ピンGPIOを自由に使用でき、他のPiのハットと互換性があります。
- ユーザーが使用しやすいデザイン：マイクロSDカードを邪魔しないS型のFPCケーブルを採用。
- オープンソースのケース：Seeed M.2ハットはRaspberry Piの公式ケースと互換性がありません。そのため、適合する3Dプリント用のstpファイルを提供します。
※ 注意
- Raspberry PiのPCIeとの互換性の問題により、すべてのNVMe SSDsがサポートされるわけではありません。
- Raspberry Piの公式の開発者は、より多くのNVMe SSDのコントローラーやモデルをサポートできるようにシステムを継続的に更新しています。SSDからの起動が必要な場合には、最新のRaspberry Piのファームウェアとブートローダーに更新することを強くお勧めします。
より詳細な手順については、こちらをご覧ください
Pi5用PCIe 3.0とデュアルM.2スロットの互換性
| M.2 ハット | 読み取り速度 | 書き込み速度 |
|---|---|---|
| PCIe 3.0 | 822 MB/s | 716 MB/s |
| PCIe 2.0 | 431 MB/s | 389 MB/s |
| M.2 デュアルハット | 二つの読み取り速度 | 二つの書き込み速度 | 2つの読み書き速度 |
|---|---|---|---|
| PCIe 3.0 | 平均 454 MB/s | 平均 407 MB/s | 697 MB/s 663 MB/s |
| PCIe 2.0 | 平均 234 MB/s | 平均 214 MB/s | 414 MB/s 324 MB/s |
| M.2 デュアルハット（Hailo-8） | 読み取り速度 | 読み取りとHailo8 | 書き込み速度 | 書き込みとHailo8 |
|---|---|---|---|---|
| PCIe 3.0 | 812 MB/s | 416 MB/s 187 FPS | 701 MB/s | 340 MB/s 188 FPS |
| PCIe 2.0 | 429 MB/s | 233 MB/s 128 FPS | 372 MB/s | 273 MB/s 111 FPS |
仕様
| M.2 スロット | 2個 |
| 最大PCIe 速度 | PCIe gen3.0 |
| PCIe スイッチチップ | ASM2806 |
| サポートするM.2サイズ | 2280/2260/2242/2230 |
| 最大電力供給 | 5 V、3 A（最大3 A：ポゴピン 2 A+PCIeコネクタ 1 A） |
| ケーブル | FPC |
| 組み立て方法 | バックインストール |
使用例
- AIアクセラレーションと高速なSSDストレージを同時にサポート
- デュアルNVMe SSDを接続して、大容量ストレージを実現
- SSDからRaspberry Piを起動

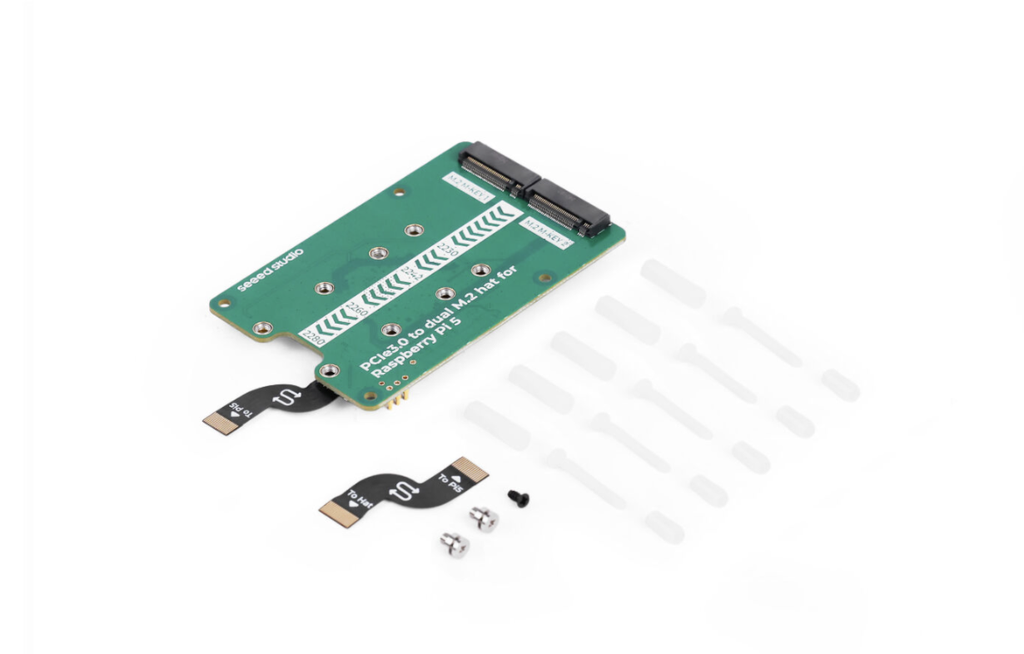

内容物
- 1 x PCIe 3.0からデュアルM.2ハット
- 2 x FPCケーブル（50 mm）
- 1 x ねじ & スタッドパック
※ SATA SSDはこのハットと互換性はありません。
資料
販売元小売価格: 45.00ドル
