Waveshare RP2350搭載 3.5インチ角丸形タッチスクリーン開発ボード（ケースなし、OV5640カメラ非搭載）

RP2350、3.5インチ角丸形タッチスクリーン液晶を搭載のマイコンボードです。RTCや6軸IMU、TFカード（マイクロSDカード）スロット、低消費電力オーディオコーデックとパワーアンプも内蔵し、開発や製品への迅速な組み込みを容易にします。

※ 本製品はケースやOV5640カメラがないモデルです。ケース入り、OV5640カメラ搭載モデルはこちらです。

特徴

• デュアルコア・デュアルアーキテクチャMCUで最高150 MHzで動作するRP2350Bを搭載
• 520 KBのRAMと16 MBのフラッシュメモリを搭載
• TFカード（マイクロSDカード）スロットはMCUのPIO機能を使えば、より高速なSDモードでもアクセス出来ます。

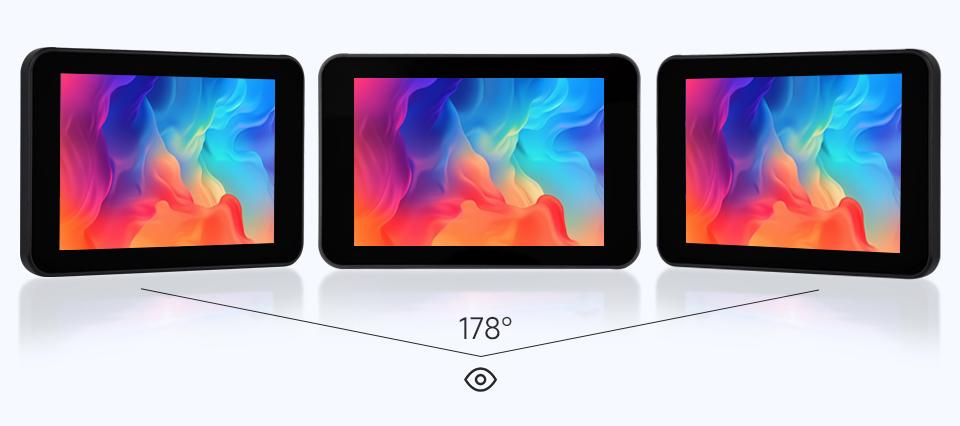

• 3.5インチ角丸形タッチスクリーン液晶は鮮明なIPSパネルにより広視野角、480 x 320 pxの解像度、65000色の多彩な表現が可能です。
• 静電容量式タッチスクリーンにより円滑なマンマシンインタラクションを実現できます。
• オンボードオーディオコーデックチップやマイクロフォン、パワーアンプ搭載によりクリアで高音質なオーディオ入出力を実現します。
• OV2640 / OV5640系カメラインターフェースを搭載（本製品にはカメラは付属しません）
• 3軸加速度 + 3軸ジャイロセンサを搭載
• 3.7 Vリチウムイオン電池を接続できます。
• 2 x SPI、2 x I²C、2 x UART、7 x 12 bitADC、18 x 制御可能なPWMチャンネル、22 x 多機能GPIOピン
• 低消費電力のスリープモードおよび休止モード
• 高精度なオンチップクロックおよびタイマー
• チップ温度をリアルタイム監視する内蔵温度センサ
• 12 x プログラマブルI/O（PIO）ステートマシン
• 本製品にはスピーカーが付属します。

仕様

• ディスプレイ部
  • 液晶パネル：IPS方式、3.5インチ角丸
  • 解像度・色数：480 x 320 px、65000色
  • コントラスト比：1100:1
  • 輝度：220 cd/m²
  • 制御IC：ST7796
  • MCUとのインタフェース：SPI方式
• タッチスクリーン部
  • 検出方式：静電容量式
  • 制御IC：FT6336
• メイン基板
  • MCU：RP2350B
  • フラッシュメモリ：16 MB（QSPI接続）

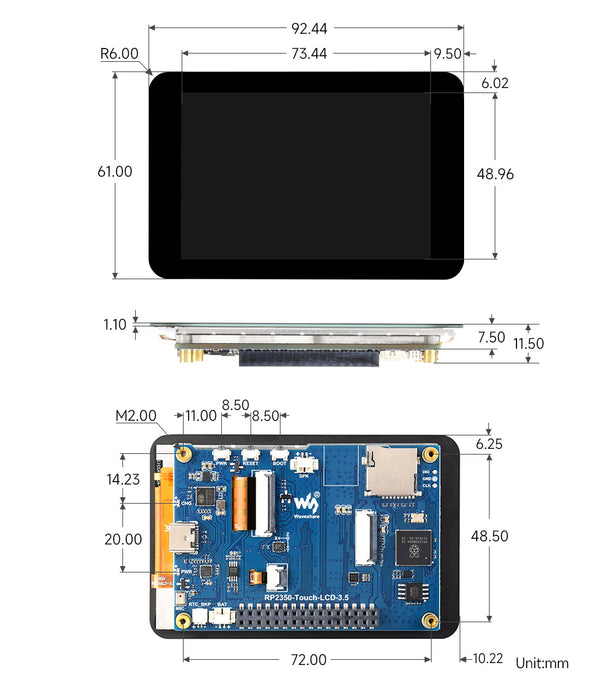

• 外形寸法：92.44 x 61 mm

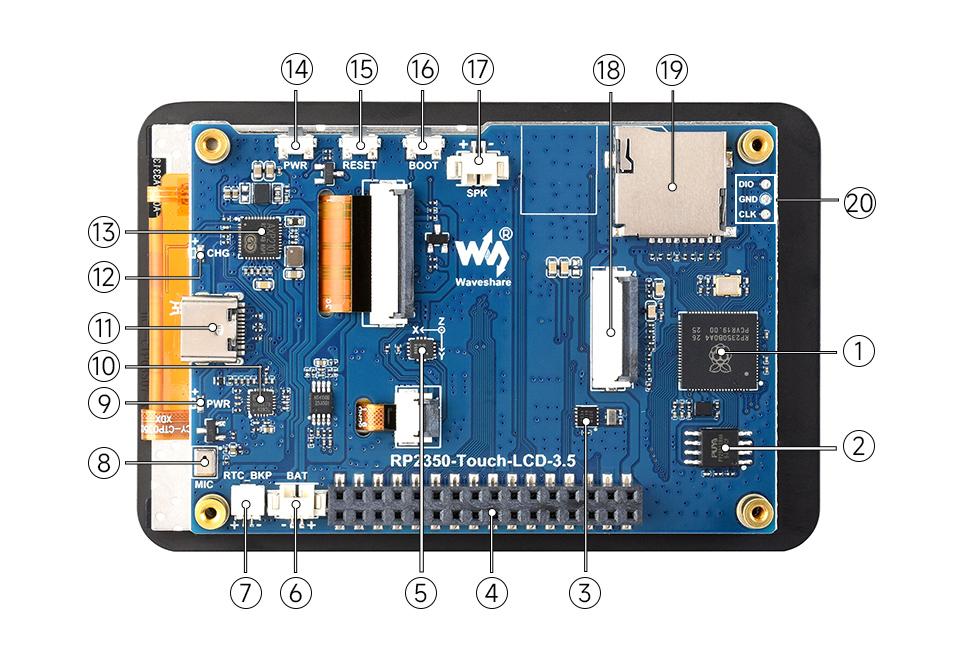

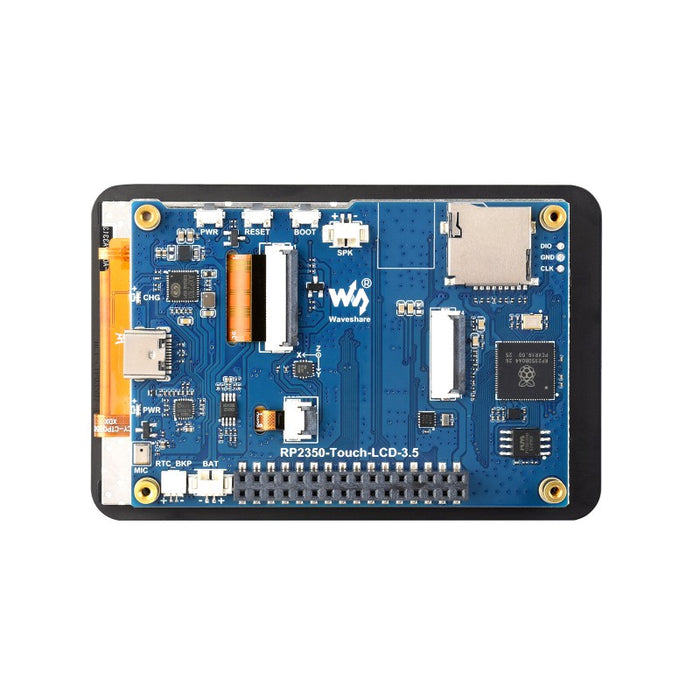

メイン基板説明

①RP2350B：デュアルコア・デュアルアーキテクチャMCU
②16 MB フラッシュメモリ
③PCF85063：RTC
④2.54 mmピッチGPIOコネクタ
⑤QMI8658：6軸IMU（3軸ジャイロ＋3軸加速度）
⑥MX1.25 リチウムイオン電池端子
⑦RTCバックアップ電池端子
⑧マイクロフォン
⑨電源インジケータ
⑩ES8311：低消費電力オーディオCODEC
⑪USB Type-C端子：USB 1.1規格でのプログラミング、デバイスクラスをサポート
⑫充電インジケータ
⑬AXP2101：電源管理IC
⑭電源ボタン：電源オン / オフ（カスタマイズも可能）
⑮リセットボタン
⑯ブートボタン
⑰MX1.25 モノラルスピーカー端子
⑱カメラインタフェース端子
⑲TFカード（マイクロSDカード）スロット
⑳デバッグインタフェース

RP2350B I/O割付

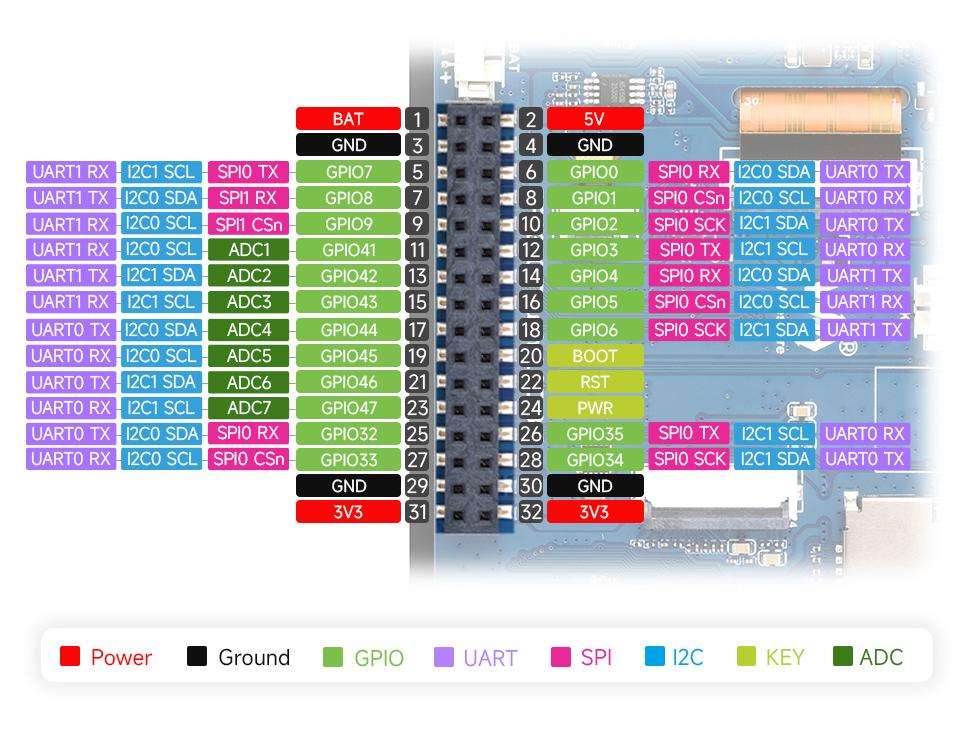

GPIOコネクタ ピン配置

内容物

• 1 x Waveshare RP2350搭載 3.5インチ角丸形タッチスクリーン開発ボード（ケースなし、OV5640カメラ非搭載）
• 1 x 6 Ω 1 Wスピーカー

※リチウムイオン電池は商品に含まれません

資料

• Wiki
• 回路図
• サンプルプログラム(Github リポジトリ)
