Waveshare 8.8インチDSI接続タッチディスプレイ（Raspberry Pi 5 / 4B対応）

静電容量式タッチスクリーンが搭載された8.8インチIPS液晶ディスプレイです。1920 x 480 px.、10点マルチタッチ対応です。Raspberry Pi 5 / 4B、Raspberry Pi Compute Module 3+ / 4 / 5、ESP32-P4、RK3576、RK3506にも接続できます。

なおRaspberry Pi 5 / 4Bとのみ接続する場合、ポゴピンを使うことで電源ケーブルの配線を不要にしたWaveshare Raspberry Pi用8.8インチDSI接続タッチディスプレイもございます。

特徴

• IPSパネルの8.8インチ液晶ディスプレイ
  • 広視野角（178度）
  • 1920 x 480 px
• 静電容量式タッチスクリーン
  • 強化ガラス
  • 10点マルチタッチ
  • I²C接続：DSIケーブル経由
• 鮮明な画質を実現する光学接着プロセスを採用
• 60 Hzのリフレッシュレート
• DSI接続によりRaspberry Pi 5 / 4B等と簡単に配線できます（DSIケーブル＋電源ケーブル）
• ソフトで画面輝度調整が可能

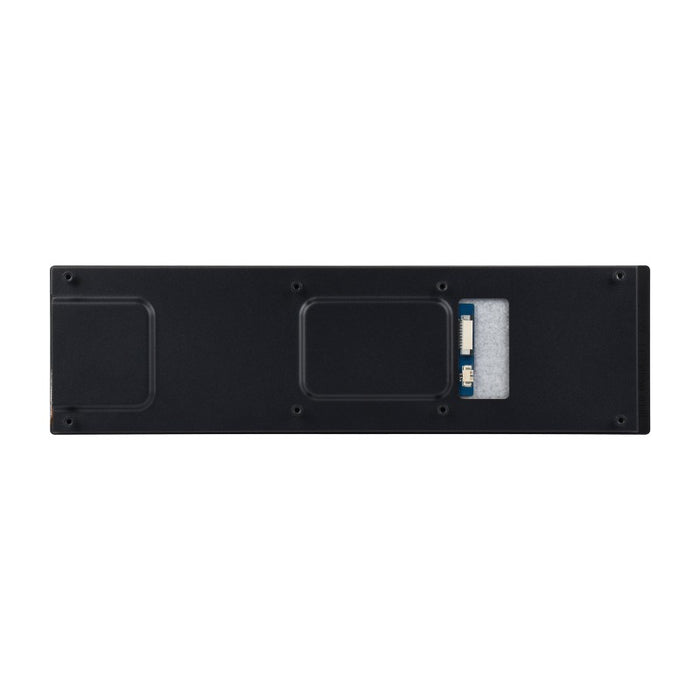

• アルミニウム合金のバックカバーによるパッシブ冷却設計
• 対応機種：以下のマイコンボード
  • Raspberry Pi 5
  • Raspberry Pi 4B
  • Raspberry Pi 3B+ / 3B / 3A+
  • Raspberry Pi Compute Module 5 / 4 / 3+ / 3（すべてI/Oボード利用）
  • RK3506
  • ESP32-P4
  • RK3576

仕様

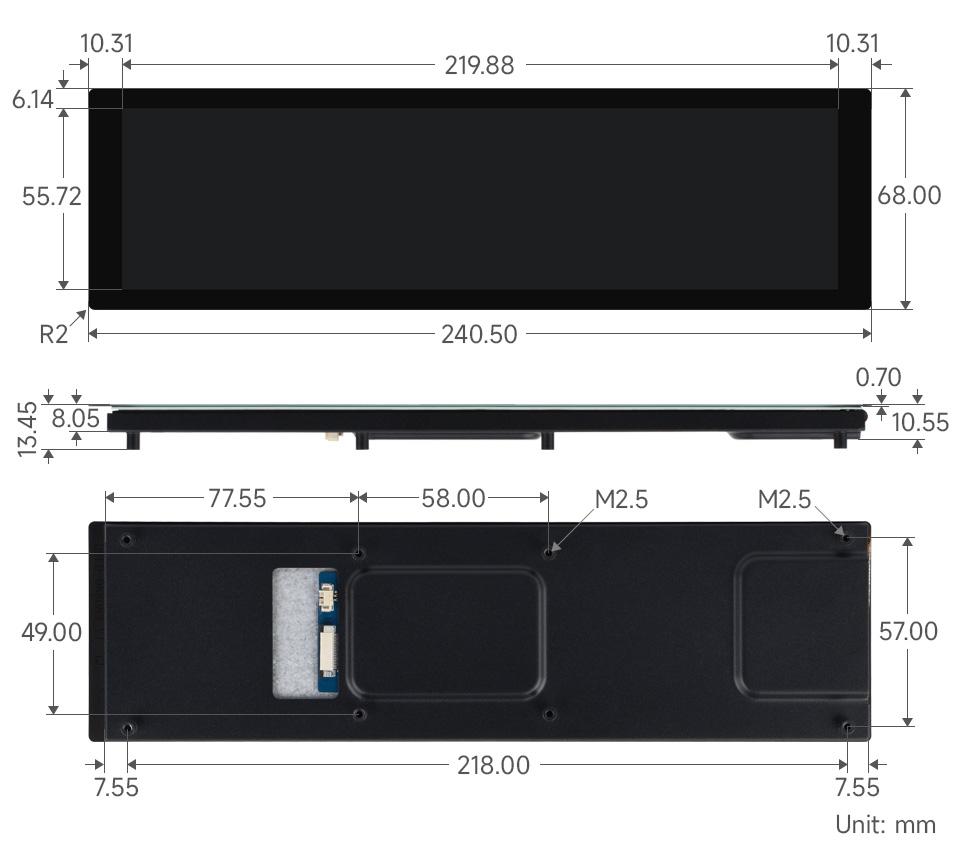

• ディスプレイ有効表示寸法：219.88 x 55.72 mm
• 電源電圧：5 V（Raspberry PiのGPIOピンから同梱ケーブルで供給）
• 外形寸法：240.5 x 68.0 mm

取付例

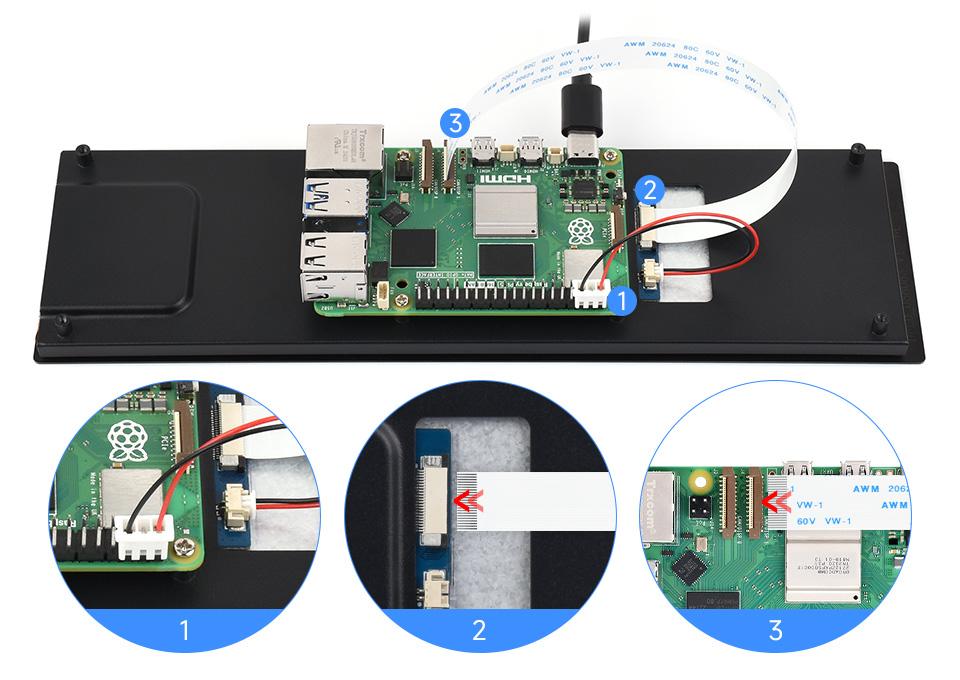

• Raspberry Pi 5

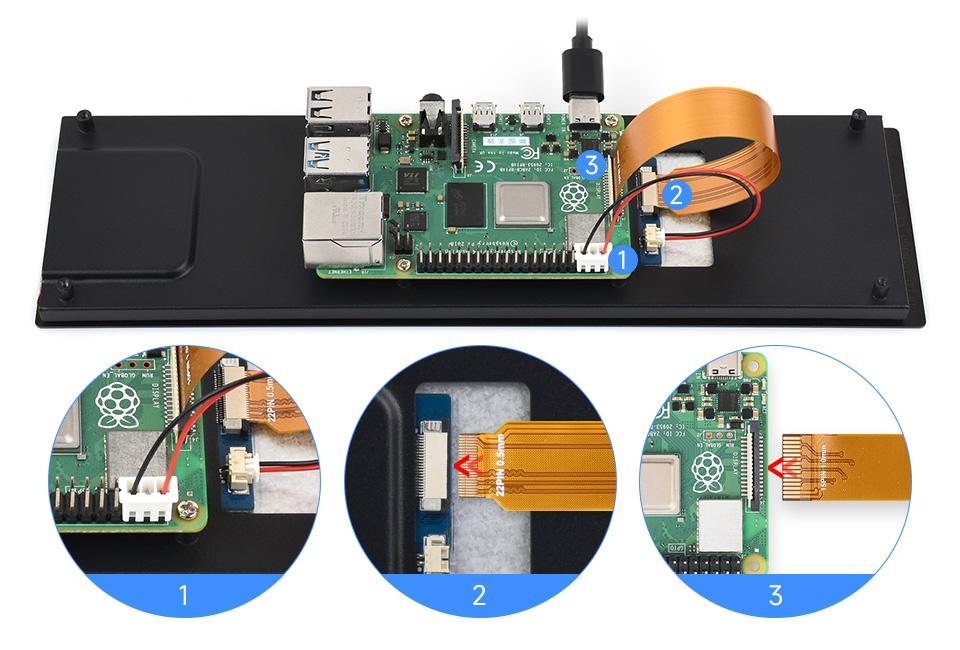

• Raspberry Pi 4B

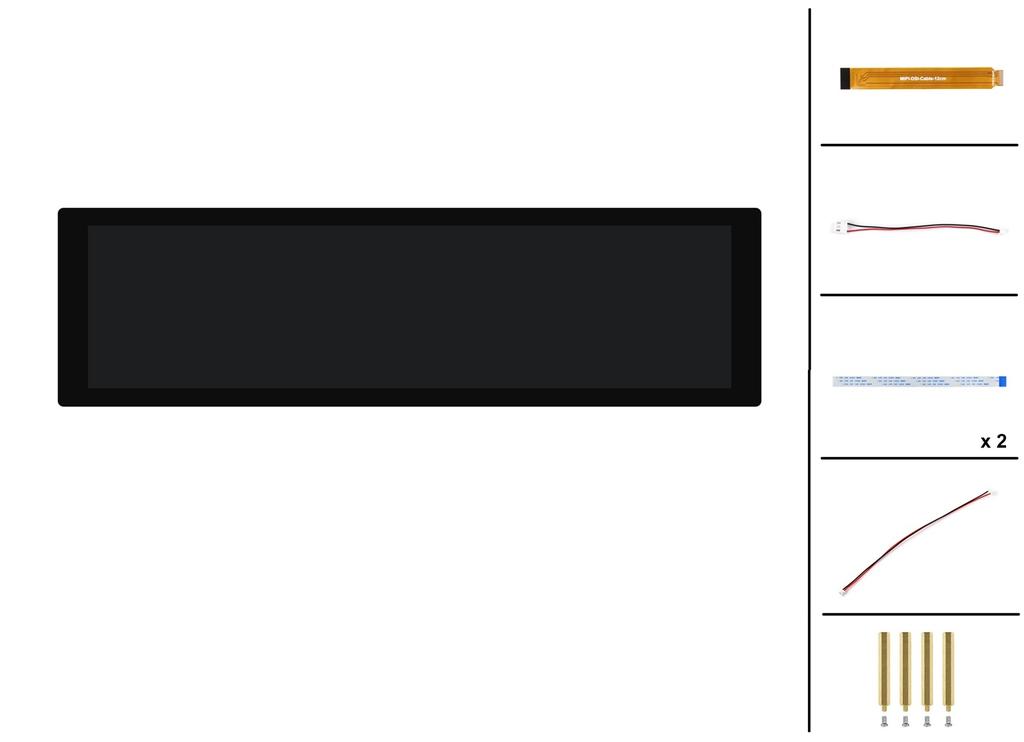

内容物

• 1 x Waveshare 8.8インチDSI接続タッチディスプレイ（Raspberry Pi 5 / 4B対応）
• 1 x DSIケーブル（12 cm）
• 1 x 電源ケーブル（MX 1.25 mmピッチ 2P － 2.54 mmピッチ 3P）
• 2 x 22P FFCケーブル（20 cm）
• 1 x 電源ケーブル（MX 1.25 mmピッチ 2P － MX 1.25 mmピッチ 4P）
• 1 x ネジ・スペーサー パック


資料

• Wiki
  • 組立手順、ソフト設定ガイドなどが掲載されています
