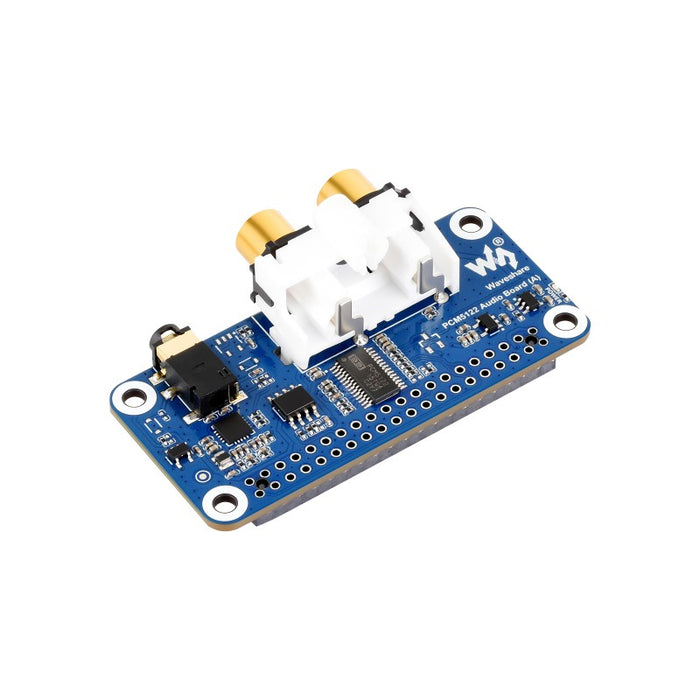

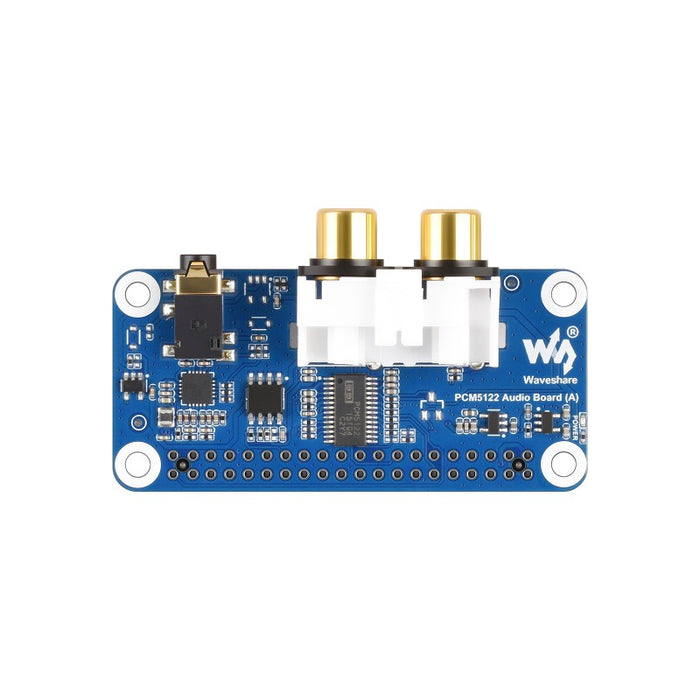

PCM5122搭載 Raspberry Pi用 I2S Hi-Fi DACボード

Raspberry PiのGPIOヘッダに挿すタイプの高音質I²SデジタルオーディオDACボードです。各種設定はI²Cでラズパイから制御できます。ライン出力は既存パワーアンプに繋ぎやすいRCAジャックです。ヘッドフォン出力は3.5 mmミニジャックです。サンプリング周波数は384 kHzまで、量子化ビット数は32 bitまでのオーディオデータに対応します。

特徴

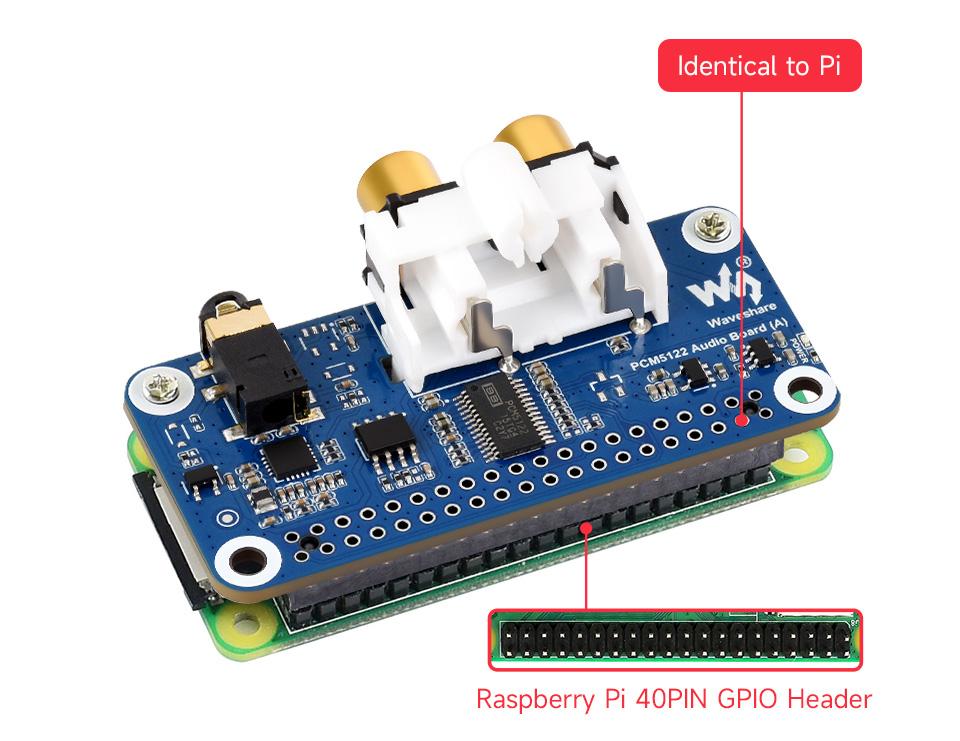

• ラズパイ専用設計
  • ラズパイ純正のRaspberry Pi DAC+相当の回路がコンパクトなRaspberry Pi Zeroシリーズのサイズに収められています。

• 高性能なPCM5122によりI²Sデジタルオーディオデータからハイファイサウンドを再生。各種制御はI²Cでラズパイから制御できます。

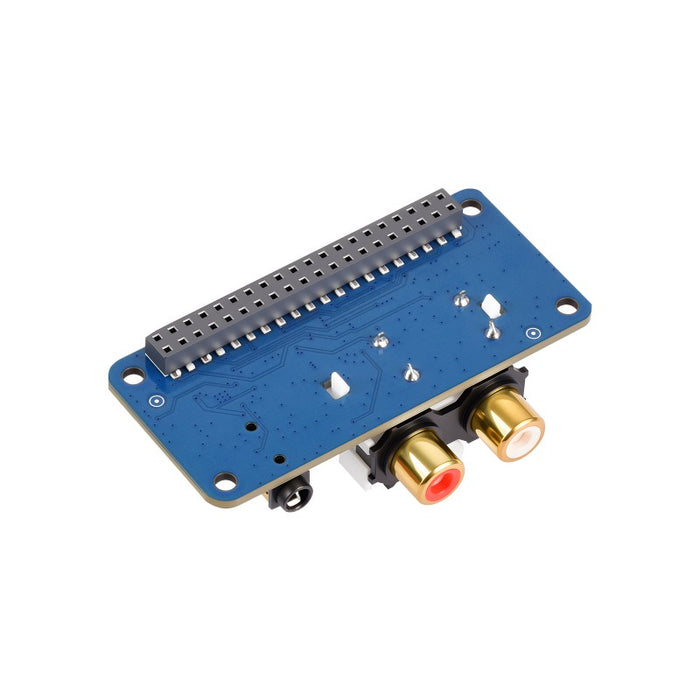

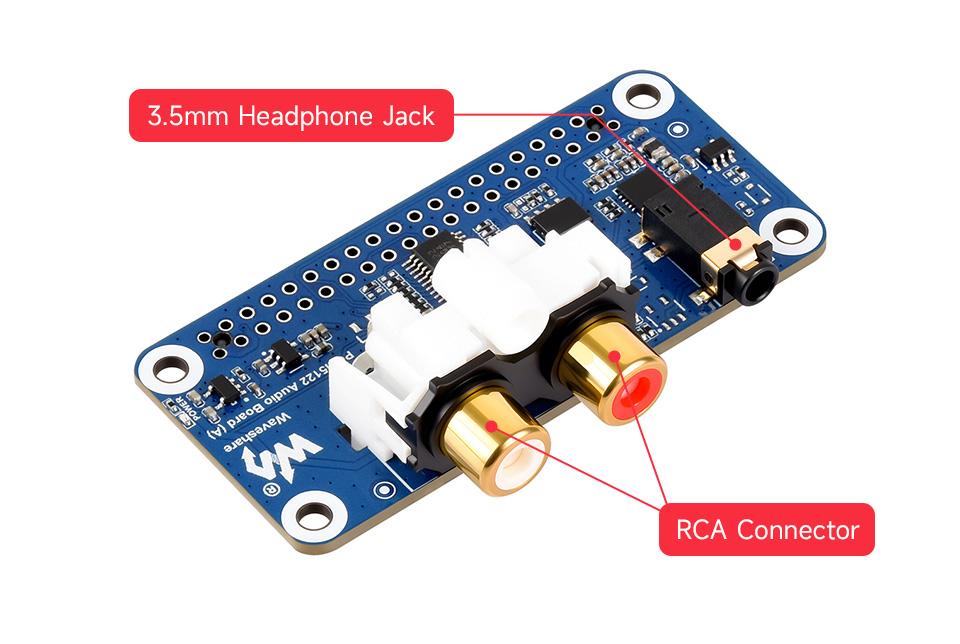

• オンボードRCAジャック・ヘッドフォン用ミニジャック


仕様

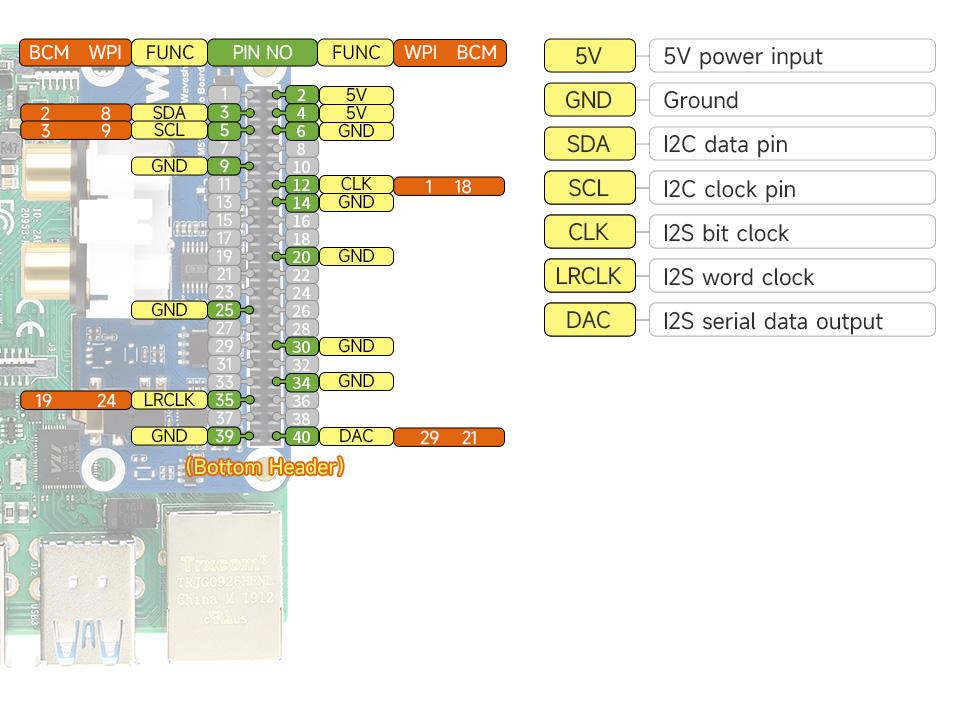

• 利用I/Oピン：下図

• 電源：5 V（GPIOヘッダから給電）
• I/O電圧：3.3 V

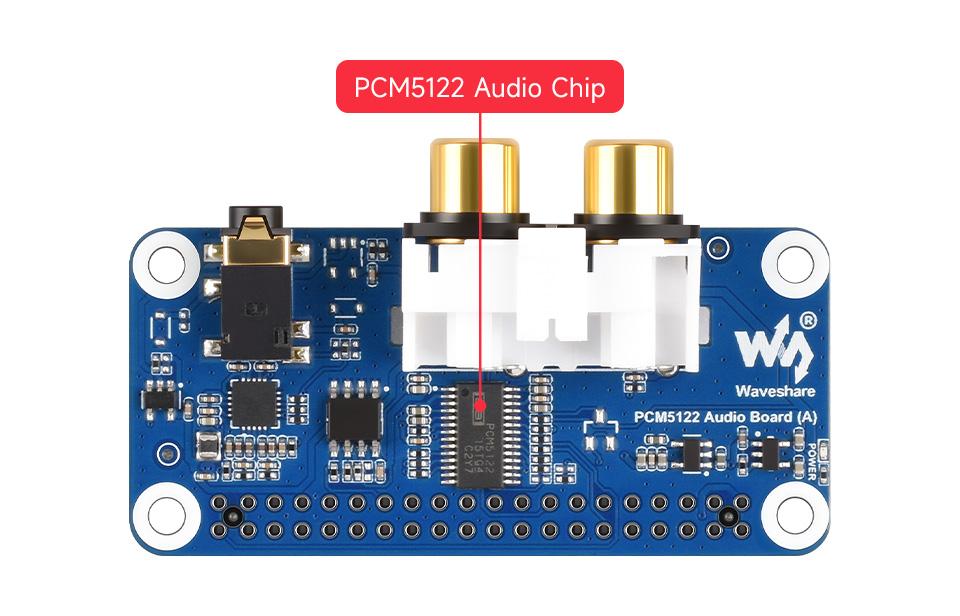

• オーディオチップ：PCM5122
  • DAC SNR：112 dB
• 通信方式
  • オーディオデータ：I²S
  • 音量等各種制御：I²C
    • I²Cアドレス：0x4C（尚、I²C0の0x50にシリアルEEPROMを接続済）

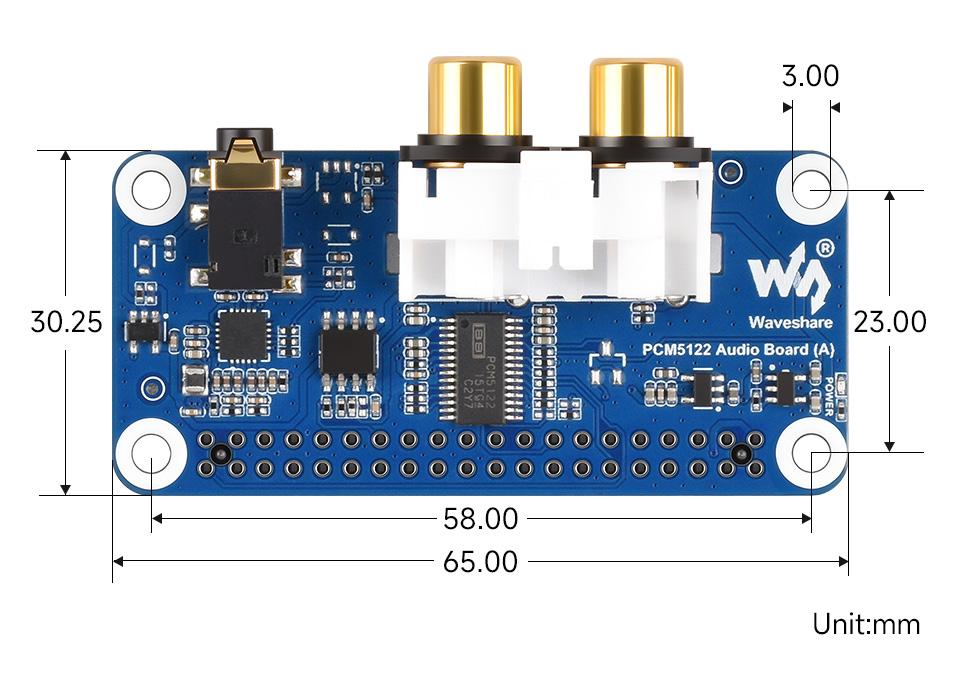

• 外形寸法：65 x 30.25 mm


内容物

• 1 x PCM5122搭載 Raspberry Pi用 I2S Hi-Fi DAC
• 1 x 足の長いピンソケット 2列20ピン
• 1 x ネジセット




資料

• Wiki
• PCM5122データシート
