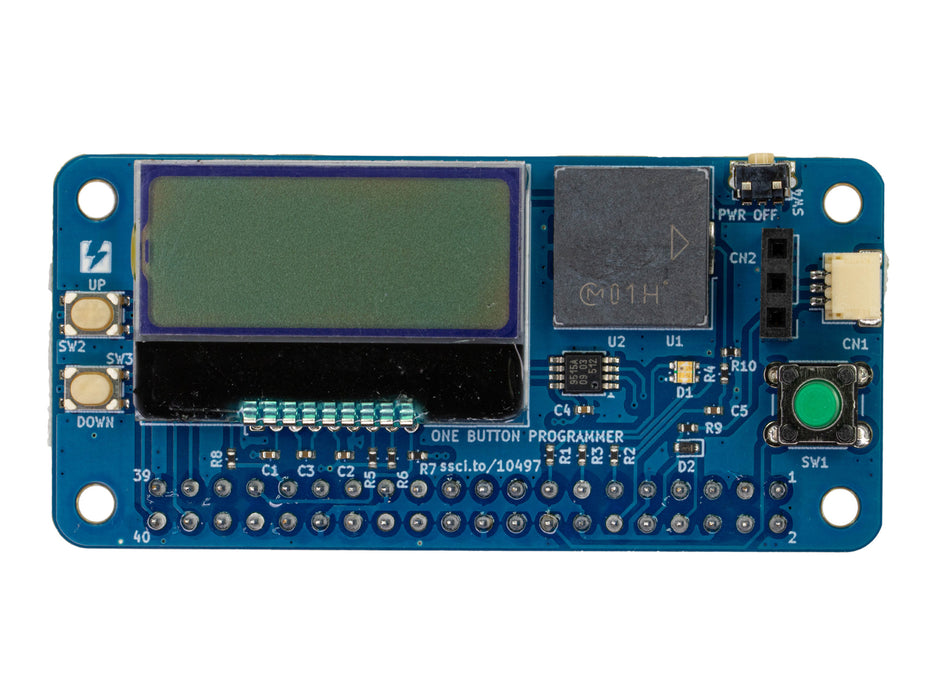

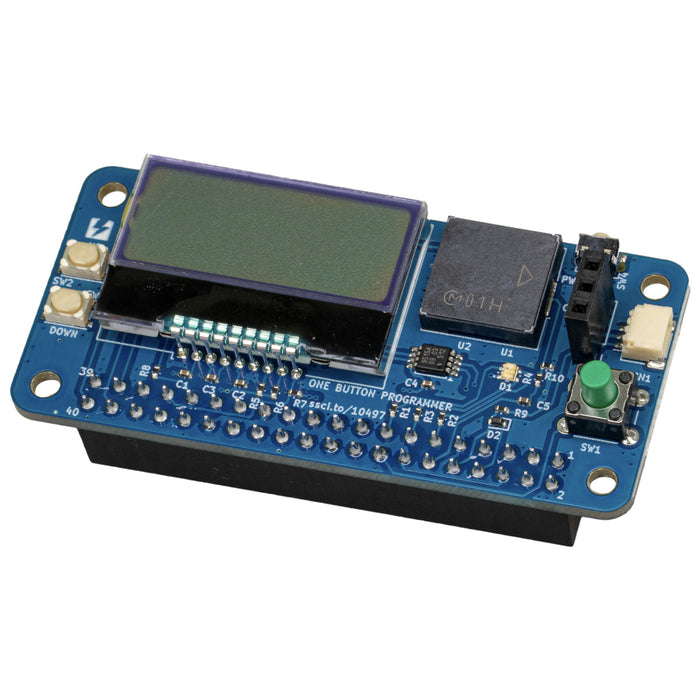

ワンボタンUPDIプログラマ for Raspberry Pi

Raspberry Pi単体でUPDI書き込みを簡単に行えるようにする拡張ボードです。書込み用のHEXファイルをあらかじめRaspberry Pi側に保存しておけば、PCレスでUPDI書き込みをワンボタンで実行できます。複数のHEXファイルを簡単に切り替えて書き込み可能です。

書込みステータスをRGB LEDやブザーで表現できます。Raspberry Pi単体で安全に電源を切ることができるシャットダウンボタンを搭載しています。※空いているGPIOを利用すれば、他の書き込み方式用のライターとしても利用できます。

特徴

• I2C接続 8 x 2行バックライト付きキャラクターLCD
• 3 x タクトスイッチ
• 2 x UPDI書き込み端子：ピンヘッダー、SHコネクタ（いずれも3ピン）
• RGB LED
• ブザー
• 動作電源：3.3 V（Raspberry Piから給電）
• 外形寸法：65 x 30 mm（Raspberry Pi Zeroと同サイズ）
  ※ネジ、スペーサー、ナットは付属しません。

資料

• 回路図（pdf）
• サンプルコードと使い方
