Waveshare RP2350-USB-A

USB2.0 / 1.1対応のUSB-Aポートを備えた、小型のRP2350開発ボードです。小さいながら、多機能GPIO 15ピンを備えています。

特徴

• RP2350A搭載
• ホスト、デバイスに使用可能なUSB Type-Cコネクタ搭載
• US2.0 / 1.1送信互換のUSB Type-Aポートを搭載（PIOステートマシンを介して動作します）
• マスストレージとして認識され、PC上からプログラムをドラッグアンドドロップするだけで書き込みが可能
• タイマー、温度センサ搭載
• 端面スルーホール基板により、他の基板への実装が容易

仕様

• CPU：RP2350A搭載
• プロセッサ：デュアルコアCortex-M33 & デュアルコアHazard3 RISC-V@150 MHz
• メモリ：520 KB SRAM、2 MB フラッシュメモリ
• ペリフェラル：
  • 15 x 多機能GPIOピン
  • 2 x SPI
  • 2 x I²C
  • 2 x UART
  • 4 x 12 bitADC
  • 14 x PWMチャンネル
  • 12 x PIOステートマシン

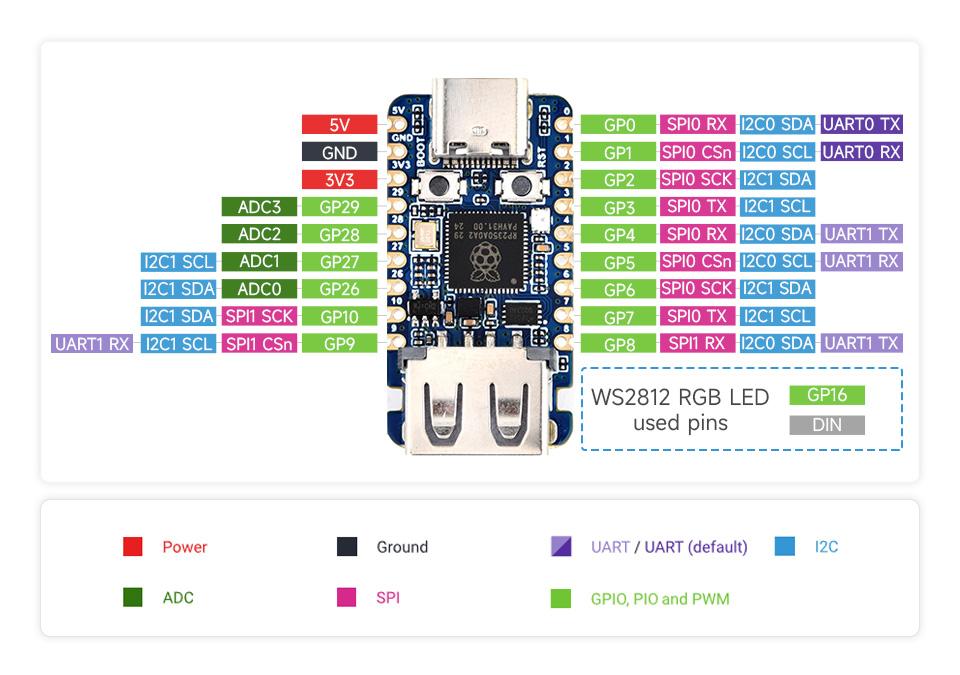

ピンアサイン

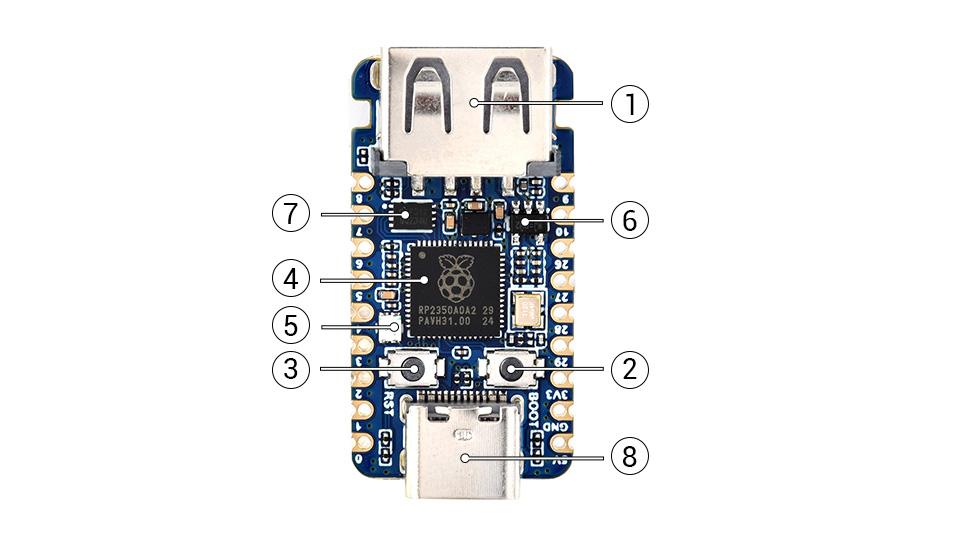

機能

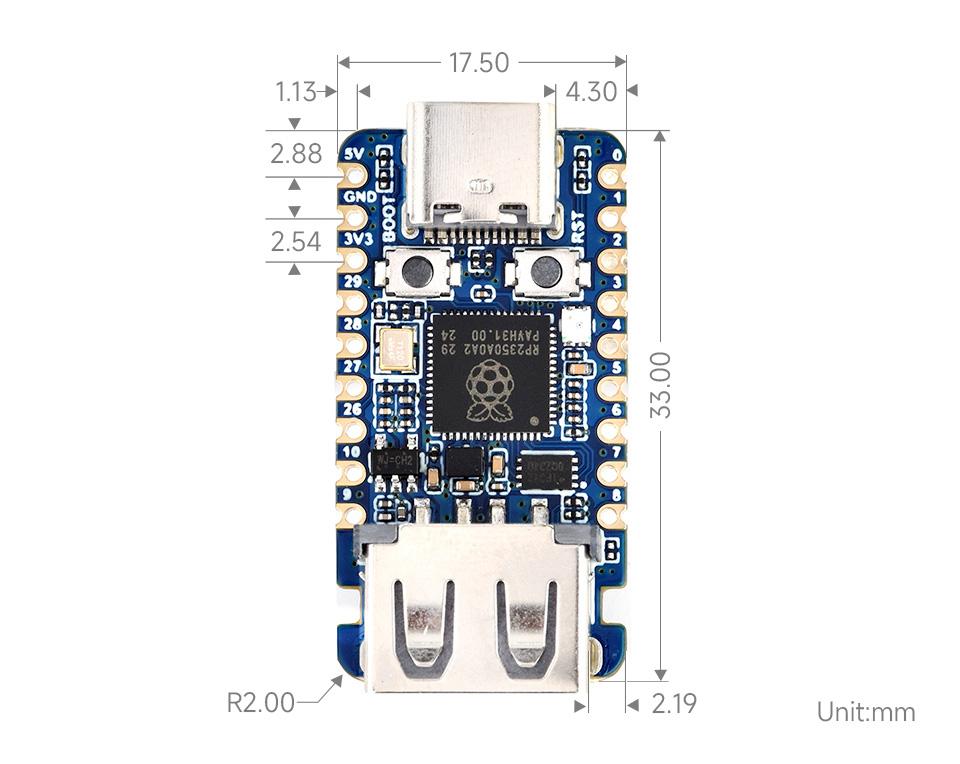

寸法

資料

• 製品Wiki
• 回路図
