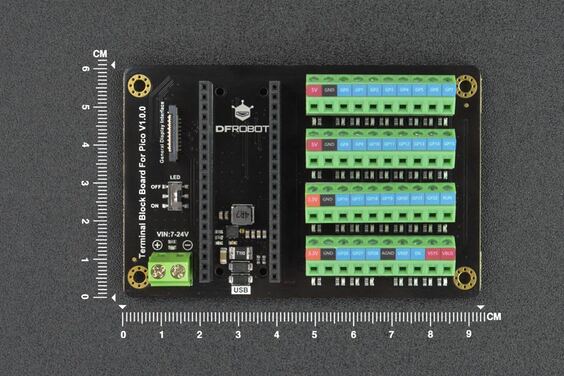

Raspberry Pi Pico/Pico 2用ターミナルブロックボード

ターミナルブロックを使ってしっかり配線できるRaspberry Pi Pico/ Pico 2用ターミナル拡張ボードです。

Picoの全ピンがターミナルブロックに引き出されています。また、DFRbot GDIポート、5 V出力、7～24 V電源入力も用意されています。各ポートはシルクスクリーンで明確にラベル付けされています。ターミナルブロック全ピン（GNDを除く）には、ステータス表示用のLEDインジケータが搭載され、不要の場合にはスイッチでオフにできます。

特徴

• 信頼性の高い安定した接続が簡単にできるターミナルブロック
• Pico全ピン引き出し
• 外部電源入力：7～24 V
• カラフルでクリアなシルクスクリーン
• ディスプレイ接続用GDIインターフェース
• ステータスインジケータ（消灯スイッチ付き）

仕様

• 外部電源入力：7～24 V
• スクリーンインターフェース：GDI
• 27 x GPIO
• 5 x GND
• 2 x 5 V ポート
• 2 x 3.3 ポート
• 35 x ポートLED インジケータ（青）x35
• デフォールトON ポートインジケータ： 3.3 V、 5 V、 VSYS、VBUS、VREF
• 寸法：61 x 93.5 mm

資料

• 製品wiki
• 回路図
• 3D ファイル
• CAD ファイル（ダウンロード）
• 寸法図
• SchDoc（ダウンロード）

製造元希望小売価格：19.90ドル（税別）
製造元の販売ページ：https://www.dfrobot.com/...

商品コード: DFROBOT-DFR0924
