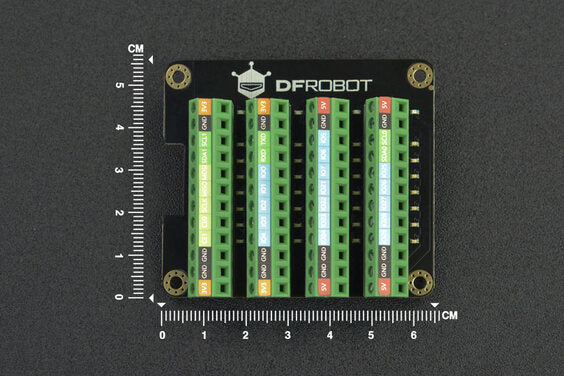

Raspberry Pi 4B用GPIO ターミナルブロックHAT

Raspberry Pi 4B用GPIOターミナルブロックHATです。GPIO全ピンがターミナルブロックに引き出され、各ポートがカラーシルクスクリーン印刷でラベリングされています。また、各ブロックの下にはレベルインジケータLEDが搭載され、GPIOの操作中にピンの状態を直接目視でき、テストやデバック、メンテナンスを容易に行うことができます。

特徴

• 一目でわかるカラフルなターミナルブロックのシルクスクリーン
• ポートレベルステータス表示LEDによりテスト、デバッグ、メンテナンスが容易
• GND、3.3 V、5 V ポート引き出し済み

仕様

• 28 x GPIOポート
• 4 x 3.3 Vポート
• 4 x 5 V ポート
• 12 x GND ポート
• 寸法：65 x 56.5 mm
• ターミナルブロックタイプ： 127S-3.81 mm
• ターミナルブロックのシルクスクリーン印刷：6色
• 32 x LEDインディケータ（青色）
• デフォールトONのLEDインディケータ： CE0、CE1、SDA1、SCL1、SDA0、SCL0、RXD、TXD、I022、IO21、3.3 V、5 V
• Raspberry Pi 4B/3B/Zeroで使用可

内容物

• 1 x Raspberry Pi 用GPIO ターミナルブロックHAT
• 4 x 銅製マウンティングコラムとネジ

資料

• 製品Wiki
• 設計ファイル（ダウンロード）
• 回路図
• モデルファイル（ダウンロード）

製造元希望小売価格：24.90ドル（税別）
製造元の販売ページ：https://www.dfrobot.com/...

商品コード: DFROBOT-DFR0918
