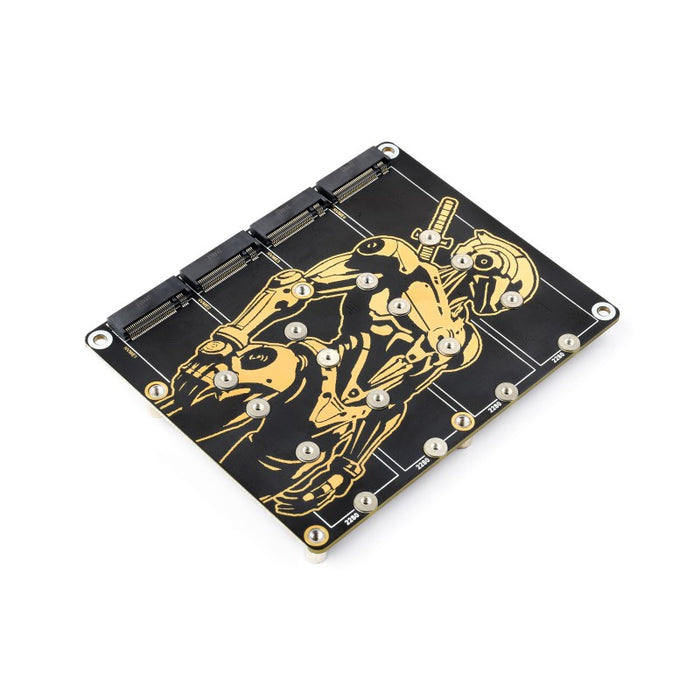

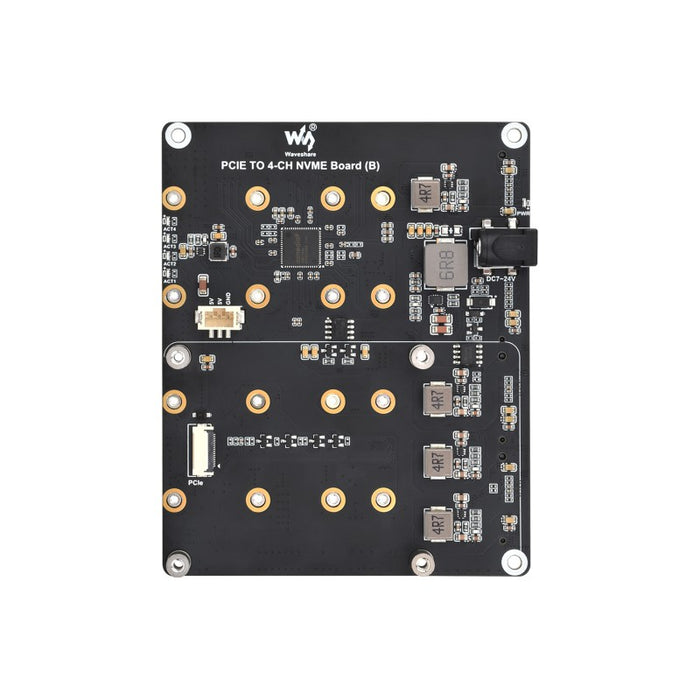

Waveshare Raspberry Pi 5用PCIe-4ch M.2変換基板

PCIeから4チャンネルのM.2 Mキーに分配するRaspberry Pi 5専用のモジュールです。2230/2242/2260/2280サイズのM.2端子ハードドライブ※が使用できます。Gen2モードのみ対応しています。Raspberry Pi 5のSSDからの起動に対応しています。

※ Hailo-8モジュールにも対応していますが、Gen2モードのみ対応かつ他のチャンネルへの分配によりパフォーマンスは十分に発揮されません。

特徴

• PCI-Express 2.0（Gen2）をサポート
• 2230/2242/2260/2280サイズと互換性
• パワー表示LED、読み取り・書き込み時の動作表示LED搭載
• SSDブート対応
• Raspberry Pi 5へ電源供給可能（最大5 V 5 A）

注意

• SSDによる相性問題が起こり得ます。予めご承知おきください。
• Raspberry Pi 5はPCIeインターフェイスがデフォルトで有効になっていないので、Wikiの操作に従って有効化してください。

仕様

• 対応M.2 SSD端子規格：Mキー/B&Mキー
• 対応M.2 SSDサイズ：2230/2242/2260/2280
• DCジャックへの入力電圧：7～24 V
• 寸法：108.80 x 88.00 mm

• 重量：0.066 kg

設置例

※ Raspberry Pi 5本体、NVMe SSD、マイクロSDカードは付属しません。

内容物

• 1 x Waveshare Raspberry Pi 5用PCIe to 4ch M.2変換基板
• 1 x ネジパック
• 1 x PH2.0 to 3ピンケーブル
• 1 x 16ピンFFCケーブル（40 mm）

資料

• 製品Wiki
