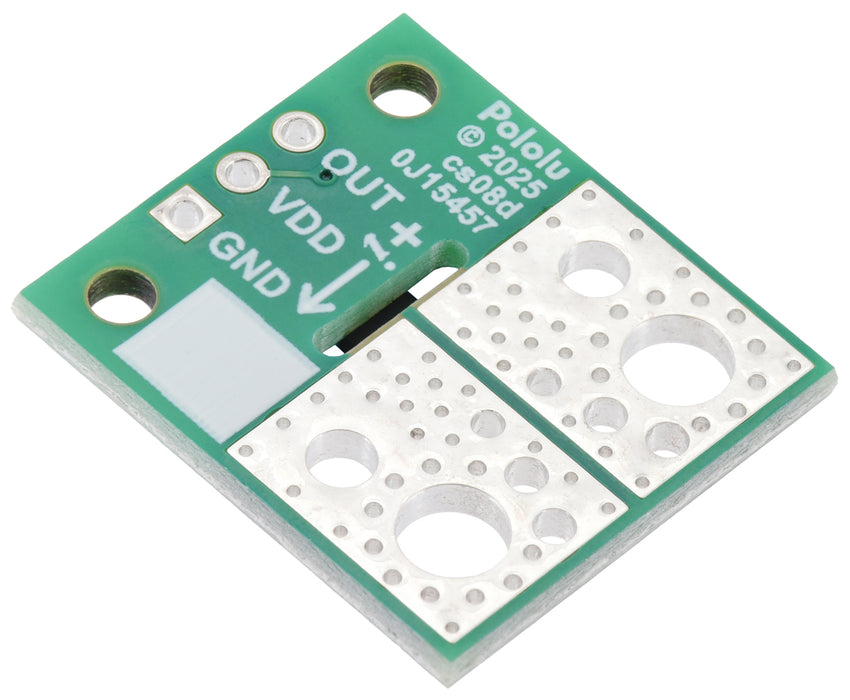

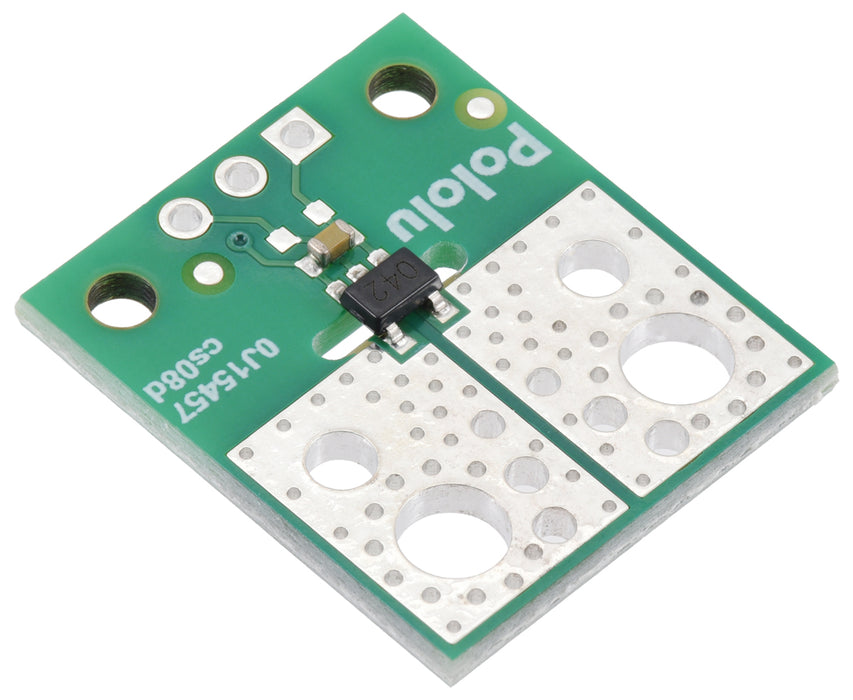

ACS37042KLHBLT-030B5 電流センサコンパクトモジュール（-30～+30A、5V）

Allegro Microsystems社のホール効果素子センサACS37042KLHBLT-030B5が搭載されたコンパクトサイズの絶縁型電流センサモジュールです。電流経路の抵抗は約1.6 mΩ以下、信号帯域幅は150 kHzです。なお電源電圧は5 V（4.5～5.5 V）です

特徴

• 電気的絶縁されたホール効果センサ：電流経路上どこでもセンサを挿入可能。ガルバニック絶縁を要する用途で使用可能。
• 低い電流経路抵抗（1.6 mΩ以下）：モジュールの電力損失がほとんどない。
• コモンモードノイズを除去する差動ホールセンシング： 地磁気など均一外部磁界に相対的なセンサの向きが測定に与える影響は僅少
• AC/DC電流対応、広帯域150 kHzアナログ出力
• 応答時間5 µs 未満
• 非レシオメトリック出力（ゼロ点と感度は実際の電源電圧に依存しない）：ノイズが多い電源からの影響を受けにくい
• 温度補償回路内蔵：全動作温度範囲（-40～125°C）で良好な精度
• 2.54 mmピッチパッドによりブレッドボードで使用可能

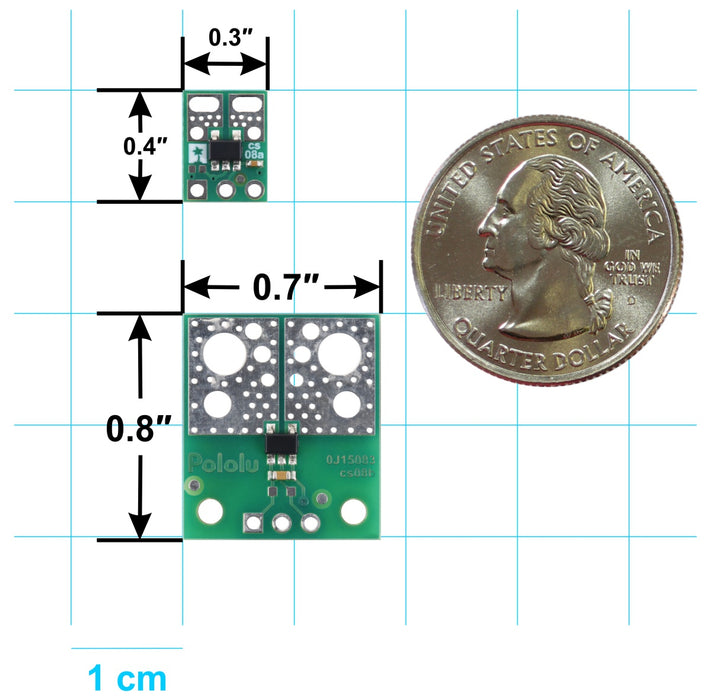

• コンパクトサイズ（17.8 x 20.3 mm）

仕様

• 計測範囲：±30 A （双方向）
• 電源電圧：4.5～5.5 V
• 感度：66.7 mV/A
• ゼロ点：2.5 V
• 寸法：17.8 x 20.3 mm
• 基板：2層 2 oz 銅

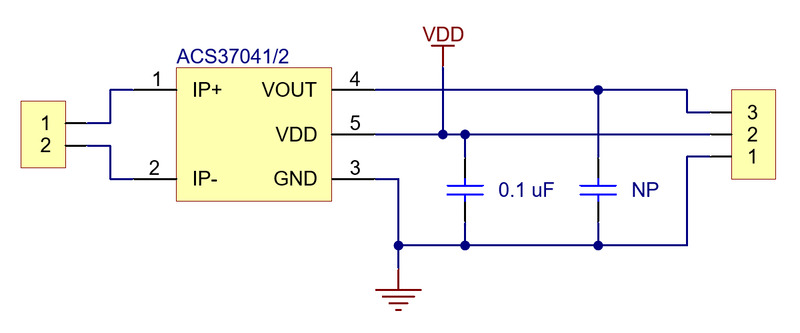

回路図

内容物

• 1 x ACS37042KLHBLT-030B5 電流センサコンパクトモジュール（-30～+30A、5V）

注意

• この製品は通常、30 V以下での使用を想定しています。多くの使用例（例：ブレッドボードでの使用）も低電圧環境を前提としたものです。
• 動作温度や電流の上限を超えると、センサに恒久的な損傷を与える可能性があります。平均連続電流が20 Aを超える場合は温度を監視し、必要に応じて追加の冷却を検討することをおすすめします。
• 火傷するほど高温になる可能性があります。取り扱いや接続部品には十分注意してください。

資料

• 寸法図（ACS3704xモジュール共通）
• 3Dモデル（ACS37042コンパクトモジュール）
• ドリルガイド（ACS37042コンパクトモジュール）
• データシート（ACS37041 / ACS37042）
