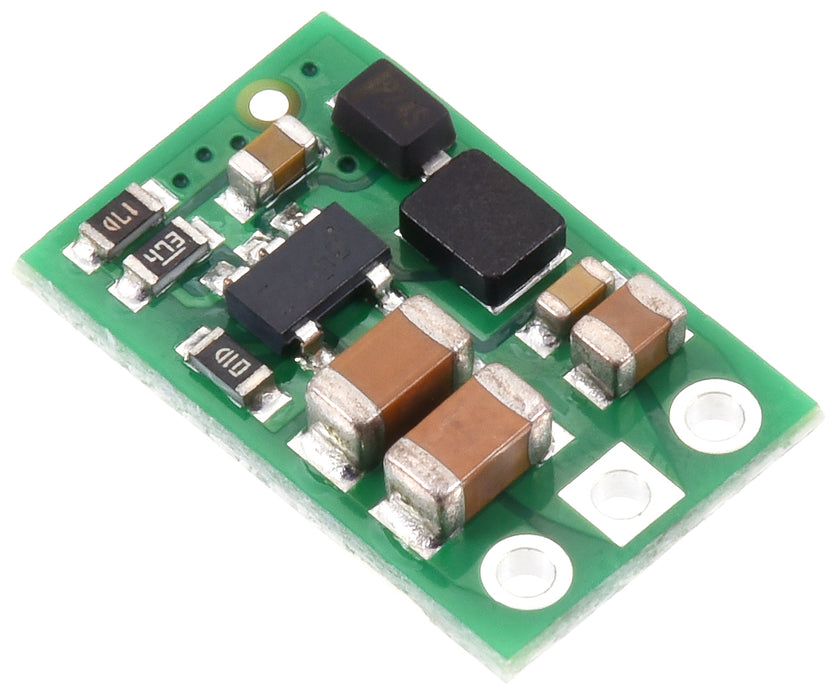

U3V9F5搭載 5Vステップアップレギュレータ

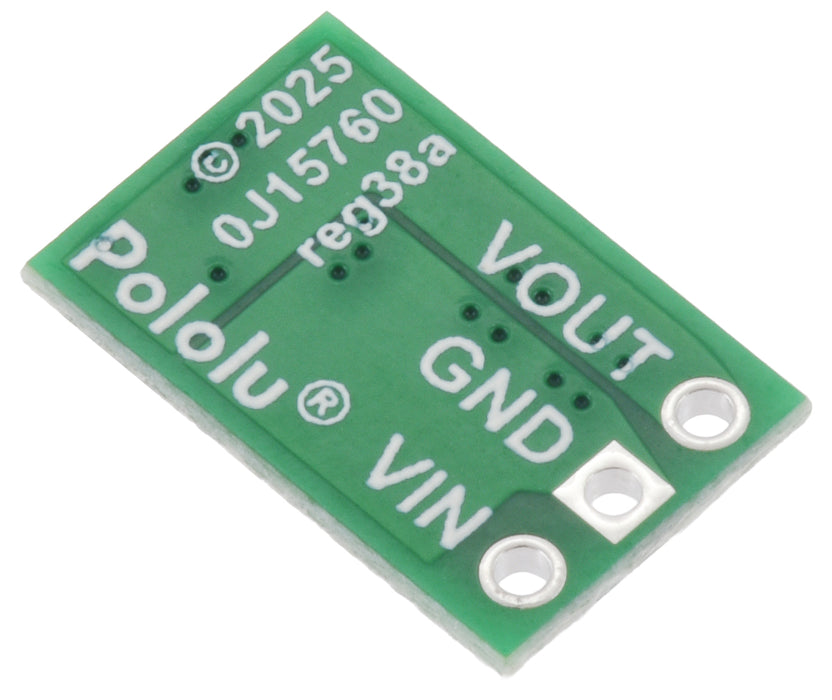

2.6～5 Vの入力電圧を5 Vに昇圧・安定化する昇圧レギュレータ基板です。三端子レギュレータのようにVIN、GND、VOUTの配線だけで使用できます。

仕様

• 入力電圧範囲：2.6 V ～ 20 V（入力電圧が出力電圧（5 V固定）を超えると入力電圧がそのまま出力されます）
• 出力電圧：5 V ±4 %
• 最大出力電流：測定条件に依る（最大出力電流グラフ御参照）
• 変換効率：測定条件に依るが概ね70～90 %（変換効率グラフ御参照）
• スイッチング周波数：～1.6 MHz
• 静止電流：0.2 mA（最大。静止電流グラフ御参照）

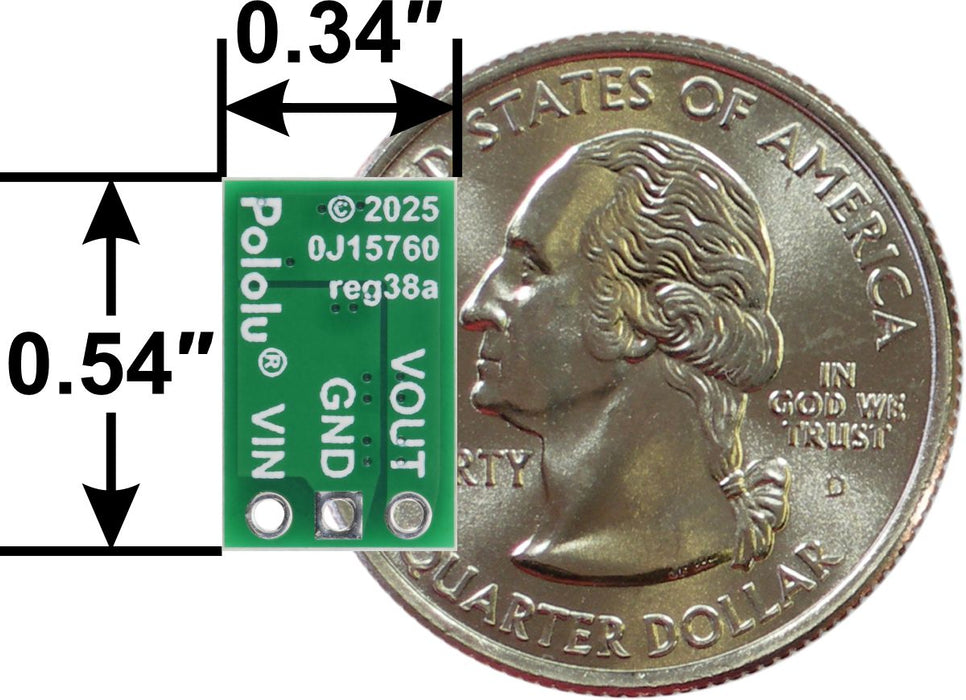

• 基板外形：8.6 x 13.6 mm

警告

• 本製品は通常の使用であってもかなりの高温になることがありますので、ご注意ください。

• 入力は20 Vまで対応しますが、入力電圧が出力電圧（5 V固定）を超えると入力電圧がそのまま出力されます。接続した回路にダメージを与え、また接続した回路でのショートや過負荷等により本製品が壊れる可能性もございます。

• 本製品には逆電圧に対する保護回路が搭載されていません。逆電圧保護回路には下記のPololu製品がご利用できます（別売）：

  • Pololu 逆極性保護回路基板（4～60V、10A）
  • Pololu 逆極性保護回路基板（4～60V、12A）
  • Pololu 逆極性保護回路基板（4～60 V、20 A）
  • Pololu 逆極性保護回路基板（4～60 V、25 A）
  • Pololu 理想ダイオード逆極性保護回路基板（4～60V、10A）
  • Pololu 理想ダイオード逆極性保護回路基板（4～60V、12A）
  • Pololu 理想ダイオード逆極性保護回路基板（4～60 V、20 A）
  • Pololu 理想ダイオード逆極性保護回路基板（4～60 V、25 A）
  • Pololu パワーORing 理想ダイオードペア/逆極性保護回路基板（4〜60V、6A）

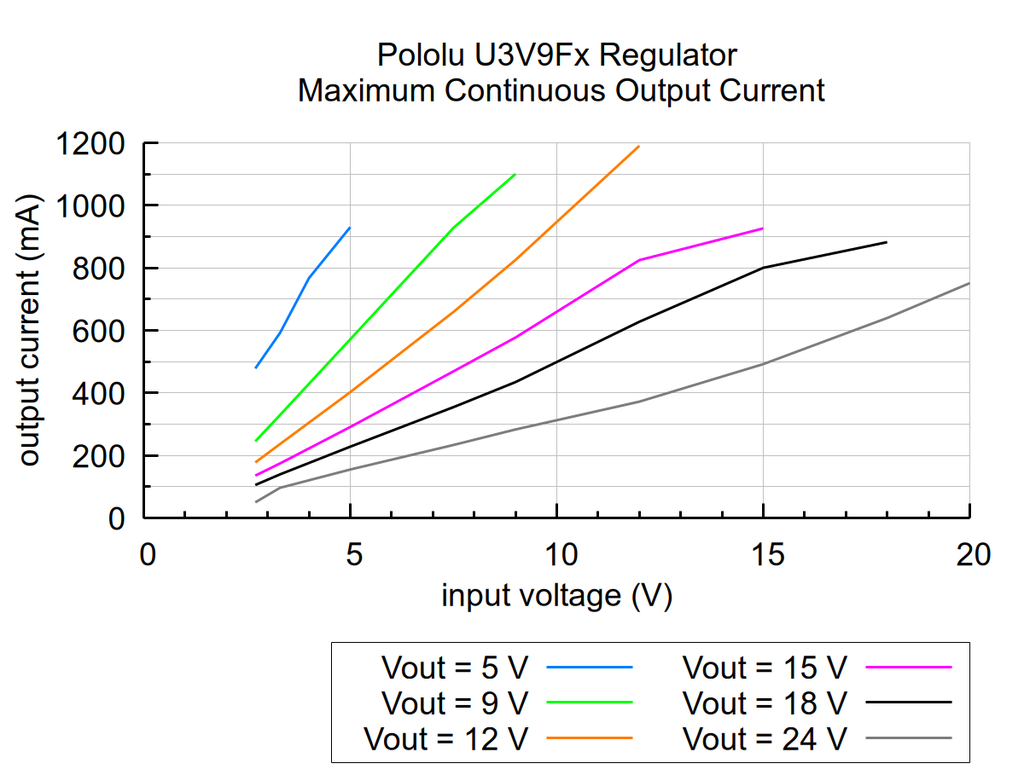

最大出力電流

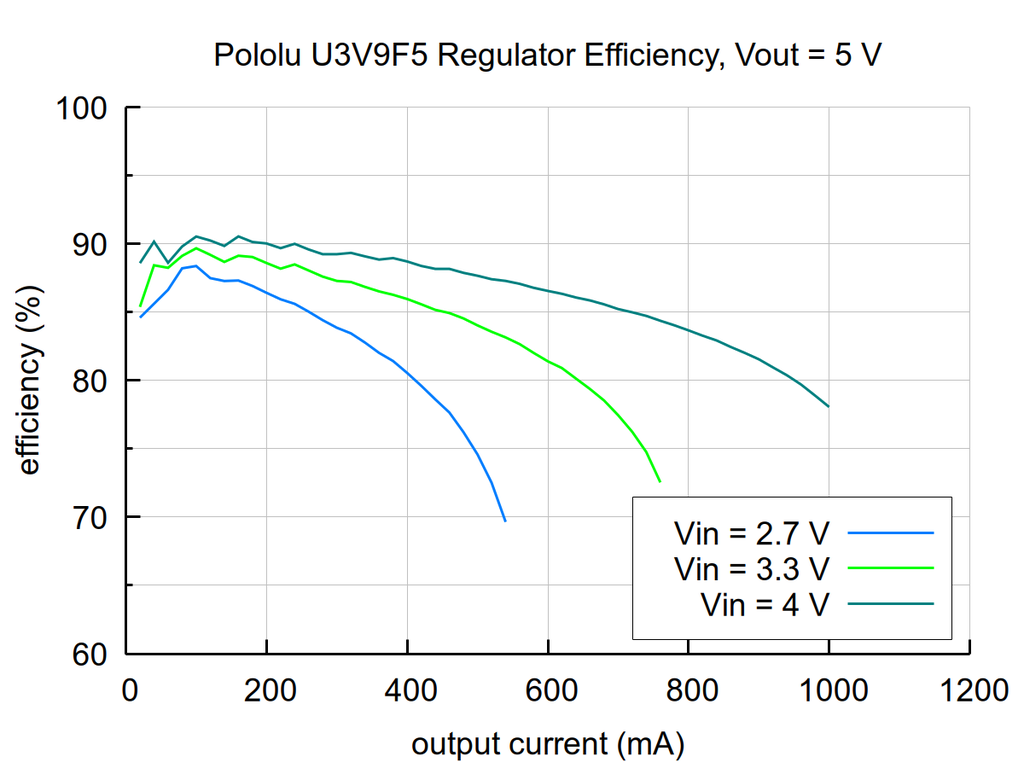

変換効率

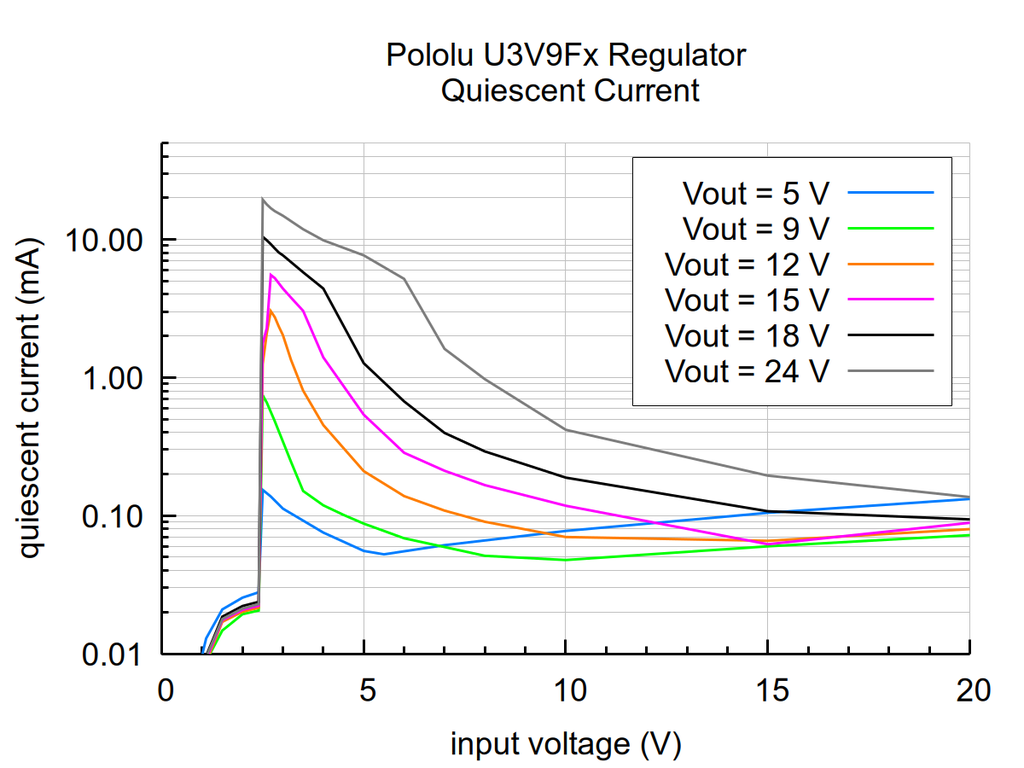

静止電流
