ACS37042KLHBLT-030B3 電流センサマイクロモジュール（-30A～30A）

送料区分: 200

商品コード: POLOLU-5451

発売日: 2025-06-18

在庫数: 4

短いURL: ssci.to/10427

¥847 （税込）
¥847 - ¥847
¥847

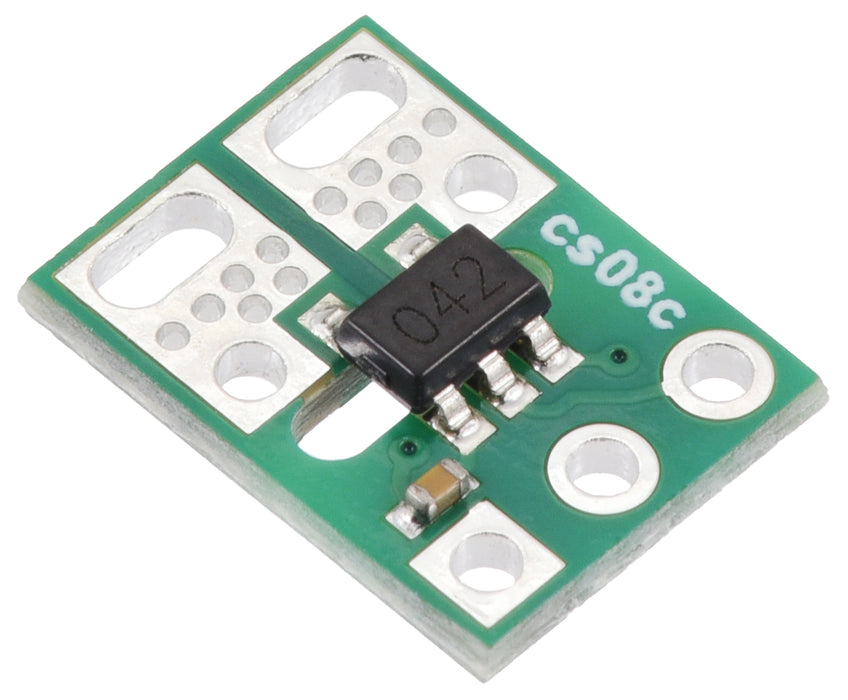

Allegro Microsystems 社のホール効果素子センサACS37041KLHBLT-030B3搭載の非常に小さな絶縁型電流センサモジュールです。電流経路の抵抗は約1.6 mΩ、計測帯域幅は150 kHzです。

仕様

パーツ番号 030B3
計測範囲 ±30 A （双方向）
電源電圧 3.0～3.6 V
感度 44 mV/A
ゼロ点 1.65 V
寸法 7.6×10.2 mm
PCB 2層 2oz 銅
PCBクリーページ距離 2 mm

特徴

  • 電気的絶縁されたホール効果センサ：電流経路上どこでもセンサを挿入可能。ガルバニック絶縁を要する用途で使用可能。
  • 低い電流経路抵抗（ 1.6 mΩ ）：モジュールの電力損失がほとんどない。
  • コモンモードノイズを除去する差動ホールセンシング： 地磁気など均一外部磁界に対するセンサの向きが、測定に与える影響はほとんどない。
  • AC/DC電流対応、広帯域 150 kHz アナログ出力。
  • 応答時間5 µs 未満。
  • 非レシオメトリック出力（ゼロ点と感度は実際の電源電圧に依存しない）：ノイズの多い電源からの影響を受けない。
  • 温度補償回路内蔵：全動作温度範囲で良好な精度。
  • 車載グレード動作温度：-40～125°C
  • マイクロサイズ（7.6×10.2 mm）
  • 2.54 mmピッチパッドによりブレッドボード使用可能。
  • 3.3 V バージョン

センサ使用法

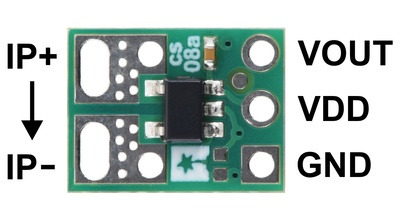

  • IP+/IP-：入力電流
  • VDD/GND：電源
  • VOUT：センサ出力
V OUT = 1.65 V + 0.044 V A ⋅ I P
I P = V OUT – 1.65 V 0.044 V A = ( V OUT – 1.65 V ) ⋅ 22.7 A V

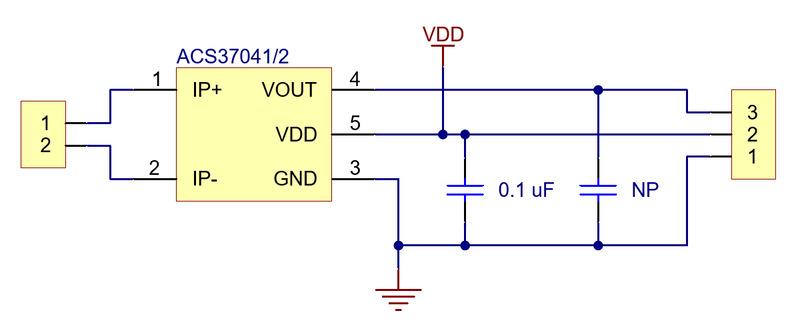

回路図

警告

  • この製品は通常、30 V以下での使用を想定しています。多くの使用例（例：ブレッドボードでの使用）も低電圧環境を前提としたものです。30 Vを超える電圧でも使用可能ですが、高電圧の取り扱いは極めて危険であり、適切な装備と経験を持つ有資格者のみが行ってください。
  • 動作温度や電流の上限を超えると、センサに恒久的な損傷を与える可能性があります。平均連続電流が 20 A を超える場合は、センサの温度を監視し、必要に応じて追加の冷却手段を検討してください。
  • 本製品は、ICが過熱する前に触れると火傷するほど高温になる可能性があります。取り扱いや接続部品の扱いには十分注意してください。

資料

電流センサモジュール比較表

センサ型番 SKU パーツ番号 絶縁定格 供給電圧 電流レンジ 感度 ゼロ点電圧 サイズ 基板仕様 最小クリーピッジ距離
マイクロモジュール
ACS37041 #5440 010B3 100 VRMS 3.0 V～3.6 V ±10 A 132 mV/A 1.65 V 0.3″×0.4″
7.6×10.2 mm		 2層、1 oz 銅箔 1.6 mm
10352 030B3 ±30 A 44 mV/A
10353 010B5 4.5 V～5.5 V ±10 A 200 mV/A 2.5 V
10354 030B5 ±30 A 66.7 mV/A
ACS37042 10428 010B3 285 VRMS 3.0 V～3.6 V ±10 A 132 mV/A 1.65 V 2.0 mm
10427 030B3 ±30 A 44 mV/A
#5452 010B5 4.5 V～5.5 V ±10 A 200 mV/A 2.5 V
#5453 030B5 ±30 A 66.7 mV/A
コンパクトモジュール
ACS37041 #5444 010B3 100 VRMS 3.0 V～3.6 V ±10 A 132 mV/A 1.65 V 0.7″×0.8″
17.8×20.3 mm		 2層、2 oz 銅箔 1.6 mm
10355 030B3 ±30 A 44 mV/A
10356 010B5 4.5 V～5.5 V ±10 A 200 mV/A 2.5 V
10357 030B5 ±30 A 66.7 mV/A
ACS37042 #5454 010B3 285 VRMS 3.0 V～3.6 V ±10 A 132 mV/A 1.65 V 3.0 mm
#5455 030B3 ±30 A 44 mV/A
#5456 010B5 4.5 V～5.5 V ±10 A 200 mV/A 2.5 V
#5457 030B5 ±30 A 66.7 mV/A
販売元小売価格: 4.69ドル（税抜）
