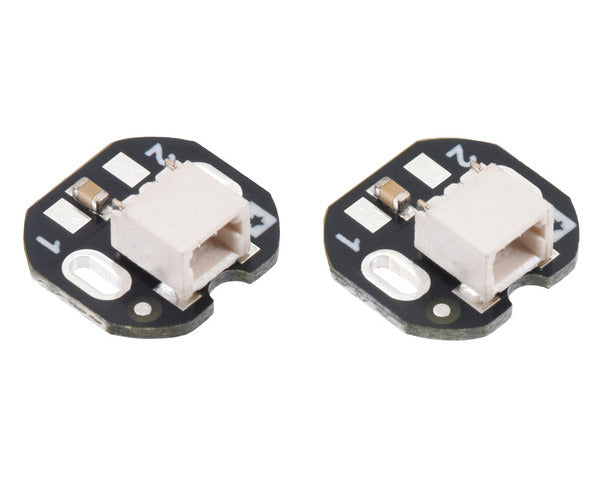

超小型メタルギアドモーター用JST SH 2ピンコネクタボード（サイド型、2個入り）

Pololu製のシングルシャフト超小型メタルギアドモーターにJST SH 2ピンコネクタを追加するボードです。（延長トップシャフトを備えたモーターとは互換性がありません）

※ 取り付け方に応じて、モーターと並行なトップエントリーとモーターと垂直なサイドエントリーの二種類が用意されています。

本製品は、サイド型です。トップ型もご検討ください。

（左：トップエントリー、右：サイドエントリー）

モーターの端子を基板のスロットにハンダ付けすることで超小型メタルギアドモーター取り付けることができます。

コネクタは2ピンJST-SH互換で、2ピンJST-SH互換ソケットで動作します。コネクタのピン1は、モーター端子スロットの「1」に接続します。

以下はサイドエントリーの図です。

※ モーターとケーブルは製品に含まれません。

仕様

• サイズ：10.2 x 9.6 x 5.2 mm
• 重量：0.2 g

資料

• 図面

商品コード: POLOLU-5098
