ACS37041KLHBLT-030B3 電流センサコンパクトモジュール（-30～30A、3.3V）

送料区分: 200

商品コード: POLOLU-5445

発売日: 2025-04-24

在庫数: 6

短いURL: ssci.to/10355

¥715 （税込）

¥715 - ¥715

¥715

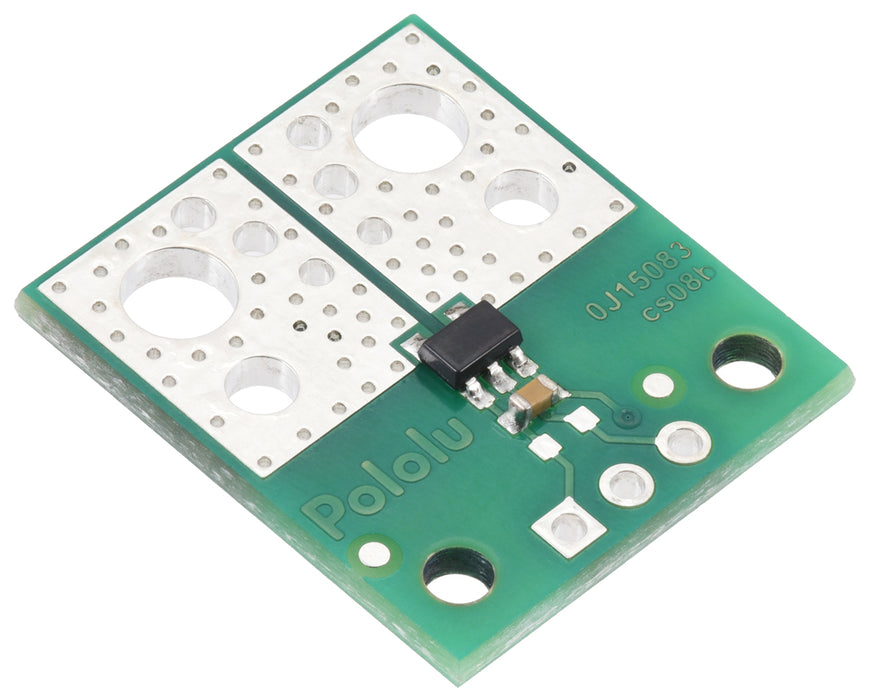

Allegro Microsystems 社のホール効果素子センサACS37041KLHBLT-030B3が搭載されたコンパクトサイズの絶縁型電流センサモジュールです。電流経路の抵抗は約1.6 mΩ、計測帯域幅は150 kHzです。

※ さらに小さいマイクロサイズのモジュールはこちらです。

仕様

パーツ番号	030B3
計測範囲	±30 A （双方向）
電源電圧	3.0～3.6 V
感度	44 mV/A
ゼロ点	1.65 V
寸法	17.8 × 20.3 mm
PCB	2層 1oz 銅

特徴

電気的絶縁されたホール効果センサ：電流経路上どこでもセンサを挿入可能。ガルバニック絶縁を要する用途で使用可能。
低い電流経路抵抗（ 1.6 mΩ ）：モジュールの電力損失がほとんどない。
コモンモードノイズを除去する差動ホールセンシング：地磁気など均一外部磁界に相対的なセンサの向きが、測定に与える影響はほとんどない。
AC/DC電流対応、広帯域 150 kHz アナログ出力。
応答時間5 µs 未満。
非レシオメトリック出力（ゼロ点と感度は実際の電源電圧に依存しない）：ノイズが多い電源からの影響を受けない。
温度補償回路内蔵：全動作温度範囲で良好な精度。
車載グレード動作温度：-40～125°C
コンパクトサイズ（17.8 × 20.3 mm）
2.54 mmピッチパッドによりブレッドボード使用可能。
3.3 Vバージョン

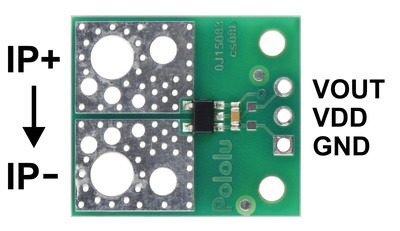

センサ使用法

IP+/IP-：入力電流
VDD/GND：電源
VOUT：センサ出力

	$V_{OUT} = 1.65 V + 0.044 \frac{V}{A} \cdot I_{P}$
	$I_{P} = \frac{V_{OUT} - 1.65 V}{0.044 \frac{V}{A}} = (V_{OUT} - 1.65 V) \cdot 22.7 \frac{A}{V}$

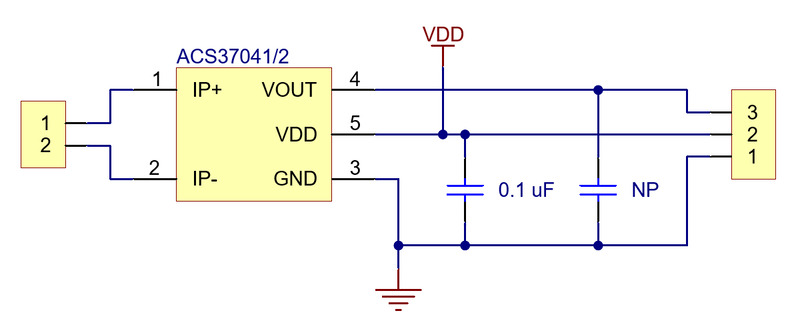

回路図

電流センサジュール比較表

	SKU	パーツ番号	絶縁定格	電源電圧	計測範囲	感度	ゼロ点	寸法	PCB	クリープ距離
マイクロモジュール
ACS37041	#5440	010B3	100 V_RMS	3.0 V～3.6 V	±10 A	132 mV/A	1.65 V	7.6 x 10.2 mm	2層1 Oz Cu	1.6 mm
	10352	030B3			±30 A	44 mV/A
	10353	010B5		4.5 V～5.5 V	±10 A	200 mV/A	2.5 V
	10354	030B5			±30 A	66.7mV/A
コンパクトモジュール
ACS37041	#5444	010B3	100 V_RMS	3.0 V～3.6 V	±10 A	132 mV/A	1.65 V	17.8 x 20.3 mm	2層2Oz Cu	1.6 mm
	10355	030B3			±30 A	44 mV/A
	10356	010B5		4.5 V～5.5 V	±10 A	200 mV/A	2.5 V
	10357	030B5			±30 A	66.7 mV/A

販売元小売価格: 3.95ドル（税別）

販売元商品ページ: ACS37041KLHBLT-030B3 Current Sensor Compact Carrier -30A to +30A, 3.3V
