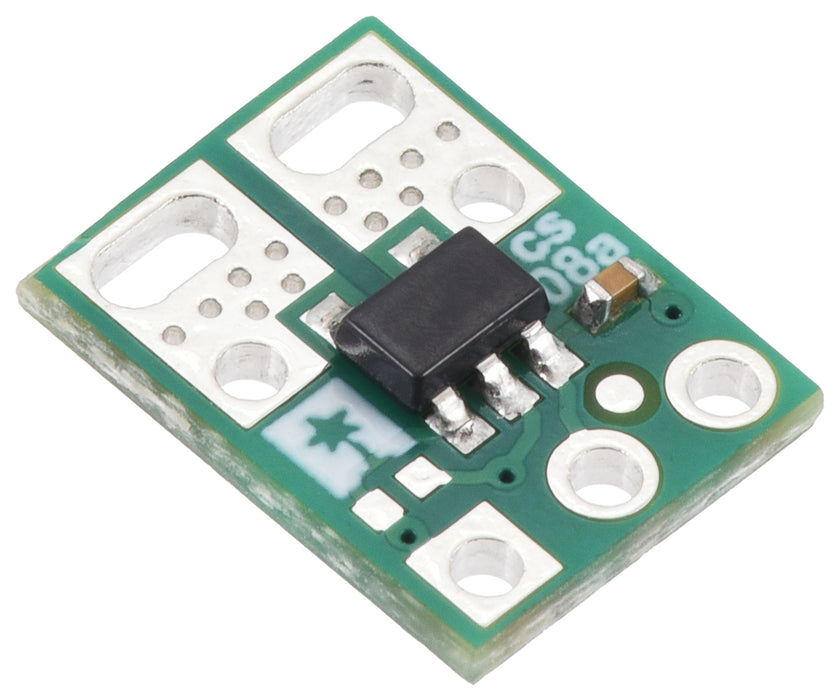

ACS37041KLHBLT-010B5 電流センサマイクロモジュール（-10～+10A、5V）

Allegro Microsystems 社のホール効果素子センサACS37041KLHBLT-010B5搭載の非常に小さな絶縁型電流センサモジュールです。電流経路の抵抗は約1.6 mΩ、計測帯域幅は150 kHzです。

※ やや大きめコンパクトサイズのモジュールはこちらです。

仕様

特徴

• 電気的絶縁されたホール効果センサ：電流経路上どこでもセンサを挿入可能。ガルバニック絶縁を要する用途で使用可能。
• 低い電流経路抵抗（ 1.6 mΩ ）：モジュールの電力損失がほとんどない。
• コモンモードノイズを除去する差動ホールセンシング： 地磁気など均一外部磁界に対するセンサの向きが、測定に与える影響はほとんどない。
• AC/DC電流対応、広帯域 150 kHz アナログ出力。
• 応答時間5 µs 未満。
• 非レシオメトリック出力（ゼロ点と感度は実際の電源電圧に依存しない）：ノイズの多い電源からの影響を受けない。
• 温度補償回路内蔵：全動作温度範囲で良好な精度。
• 車載グレード動作温度：-40～125°C
• マイクロサイズ（7.6×10.2 mm）
• 2.54 mmピッチパッドによりブレッドボード使用可能。
• 5 V バージョン

センサ使用法

• IP+/IP-：入力電流
• VDD/GND：電源
• VOUT：センサ出力

回路図

ACS3704xシリーズ搭載 Pololu電流センサ 早見表
