Pololu 逆極性保護回路基板（4～60 V、20 A）
送料区分: 200
商品コード: POLOLU-5386
発売日: 2025-04-08
在庫数: 5
短いURL: ssci.to/10297
本製品は、電源と負荷の間に挿入し、逆極性の電力が誤って与えられた時のダメージから負荷を保護します。4 V（起動後は3.2 V）から動作し、60 Vまでの負電圧から保護します。
|
|

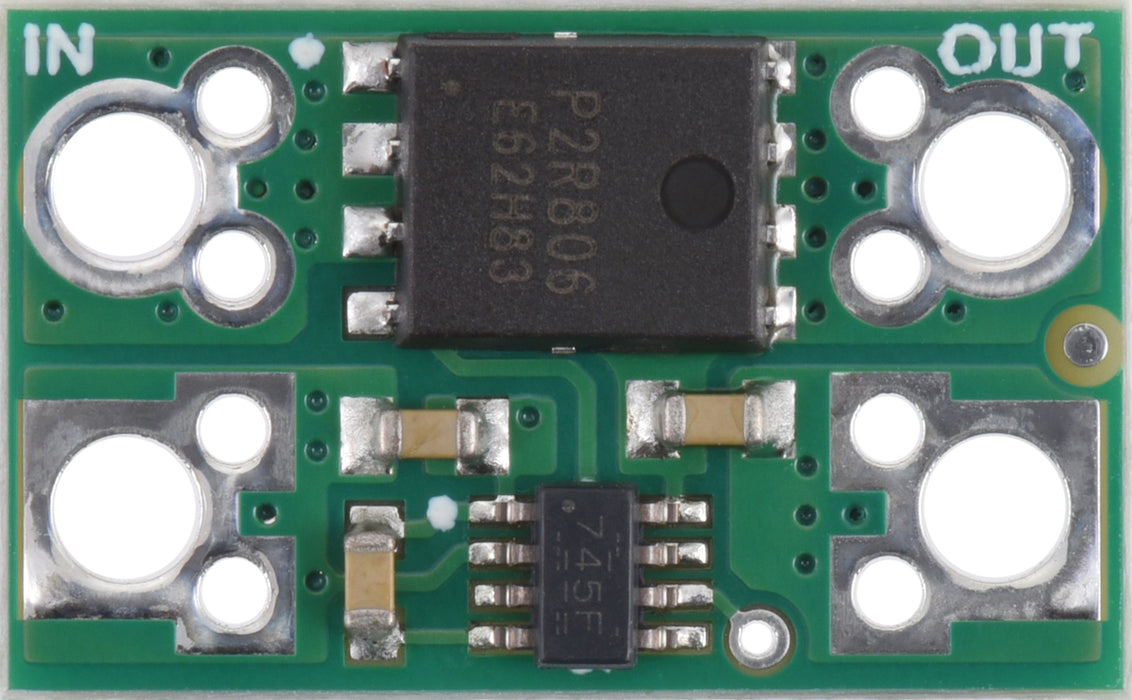

| 逆極性保護回路基板（4～60 V、20 A）（表面） | 逆極性保護回路基板（4～60 V、20 A）（裏面） |
モジュールはLM74500-Q1 逆極性保護コントローラとNチャンネルMOSFET を使用、-60 Vまでの負電圧から保護します。動作範囲は4 V （起動後は3.2 V）から60 Vまでで、VINパスのインピーダンスは電源が適切な極性で接続された場合、MOSFETオン時に約3 mΩ、連続で約 20 A （数秒なら約50 A）の電流が可能です。LM74500-Q1は、逆電流ブロック機能を備えていないため、電源にエネルギーを戻す可能性がある電池駆動のモーター制御に適しています。
Pololu 逆極性保護回路基板
| SKU | コントローラ | 動作電圧 | 最大電流 | オン抵抗 | 逆電流ブロック | サイズ |
|---|---|---|---|---|---|---|
| 10082 | LM74500-Q1 | 4 V ～ 60 V | 10 A | < 10 mΩ | なし | 0.762 x 1.27 cm（0.3″×0.5″） |
| 10083 | LM74500-Q1 | 4 V ～ 60 V | 12 A | < 5 mΩ | なし | |
| 10297 | LM74500-Q1 | 4 V ～ 60 V | 20 A | < 3 mΩ | なし | 1.105 x 1.778 cm（0.435″×0.7″） |
| 10296 | LM74500-Q1 | 4 V ～ 60 V | 25 A | < 1.5 mΩ | なし | |
| 10084 | LM74700-Q1 | 4 V ～ 60 V | 10 A | < 10 mΩ | あり | 0.762 x 1.27 cm（0.3″×0.5″） |
| 10085 | LM74700-Q1 | 4 V ～ 60 V | 12 A | < 5 mΩ | あり | |
| 10295 | LM74700-Q1 | 4 V ～ 60 V | 20 A | < 3 mΩ | あり | 1.105 x 1.778 cm（0.435″×0.7″） |
| 10294 | LM74700-Q1 | 4 V ～ 60 V | 25 A | < 1.5 mΩ | あり |
|
|
注意
- 出力電圧の最大定格は60 Vです。例えば、出力側に24 V充電された大容量コンデンサがある場合、負電圧は-36 Vまでです。
接続
電源は VIN - GNDピンに、負荷は VOUT - GNDピンに取り付けます。電源が正しく取り付けられれば（VINにプラス電圧）、電力はボード経由でVOUTに出力されます。間違って取り付けられた場合、出力には到達せず、接続された負荷は逆電圧から保護されます。
入出力スルーホールには5 mmピッチのターミナルブロックまたは14 AWGまでの線を取り付けることができます。小さいスルーホールには2.54 mmピッチのヘッダが可能です。
|
|
|
| 5 mmピッチ ターミナルブロック | 5 mmピッチ ターミナルブロック | 14 AWGワイヤはんだ付け |
TVS ダイオード取付位置（オプション）
基板裏面には SMBサイズのTVS（過渡電圧サプレッサ）をVIN-GND間に追加するパッドがあります。
回路図
資料
-
Pololu逆電圧保護基板
-
データシート
