LESTERCOM 汎用ＩｏＴベースユニット

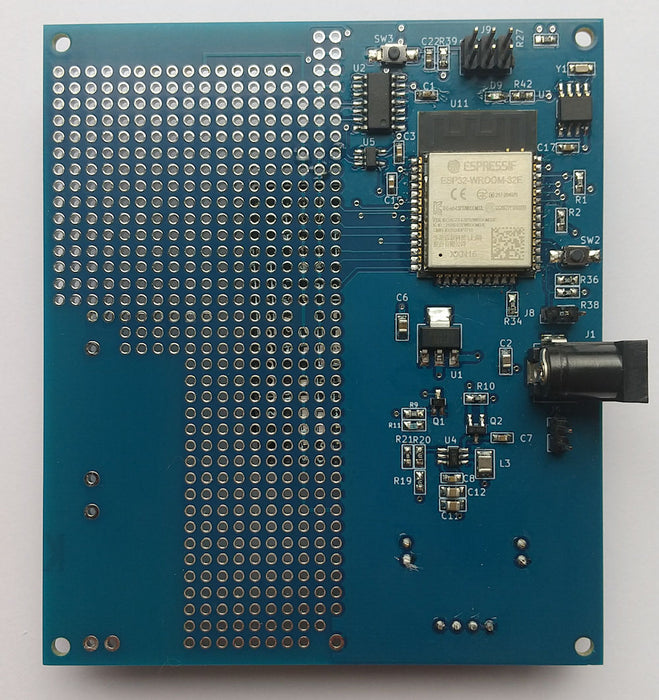

WiｰFi内蔵のESP32マイコンを中心に、周辺にRTC、電源、A/D変換器を備えた汎用ＩｏＴベースユニットです。基板裏側にUSBポートがあり、ここにUSBタイプのモバイルルータを挿すことで、まさに基板1枚でIoTが実現できます。

特徴

• 計測機器からサーバまで、一連のIoT の流れを学習することができます。
• 16ビットA/D変換器を搭載していますから、計測したセンサー値をマイコンで変換し、そのデータをモバイルルータ経由でWEBに上げます。スマホやパソコンからそのデータ閲覧するところまで、一連の流れが理解できます。
• ESP32-WROOM32マイコン搭載。Arduino環境でプログラム開発ができます。
• 基板には2.54mmピッチユニバーサルパターンのエリアがあり、シンプルなオペアンプ回路などであれば本基板1枚に収まります。
• 回路図の他、マイコンのプログラム、サーバ側においてデータを受け取りファイルを作成するcgiプログラム、それをブラウザで表示するためのhtmlまですべて含まれています。

仕様

• 基板サイズ：87mm×100mm
• 電源入力：ＤＣジャック（内径2.1mm、外径5.5mm）
  • 電源電圧：12V（平均200mA程度～最大500mA程度）
  • 5V電源回路搭載（ON/OFF制御可能）
• 16ビット 4-ch. A/D変換器（MCP3428）搭載
• 未使用ピンは全てユニバーサルパターンに引き出されています。

内容物

• 1 x LESTERCOM 本体基板
• 1 x パソコンインタフェース用基板
• 1 x SDカード（プログラムや取扱説明書が入っています）

別途必要な物

• USBタイプ モバイルルータ
  • カシムラ：NKD-249
  • ピクセラ：PIX-MT110-AZ、等
• WEBサーバ
  • アールス・コーポレーションのサーバでとりあえず動作確認はできますが、実際の計測にはサーバが必要です。
    • 格安のレンタルサーバで通常の使用は大丈夫です。
• 開発環境を構築するため、パソコンとUSBインタフェースで接続するためのFT232R基板が必要です。
  • 秋月電子通商：AE-UM232R
    • 同梱のパソコンインタフェース用基板に実装します。ミニUSBケーブルやボックスヘッダ（6P）、フラットケーブル等も必要になります。
    • 詳しくはサポートページをご覧ください
• 電源：12V 安定化ACアダプタ（プラグ：内径2.1mm、外径5.5mm）

資料

• サポートページ

こちらの商品は、アールス・コーポレーションさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: EARLS-001
