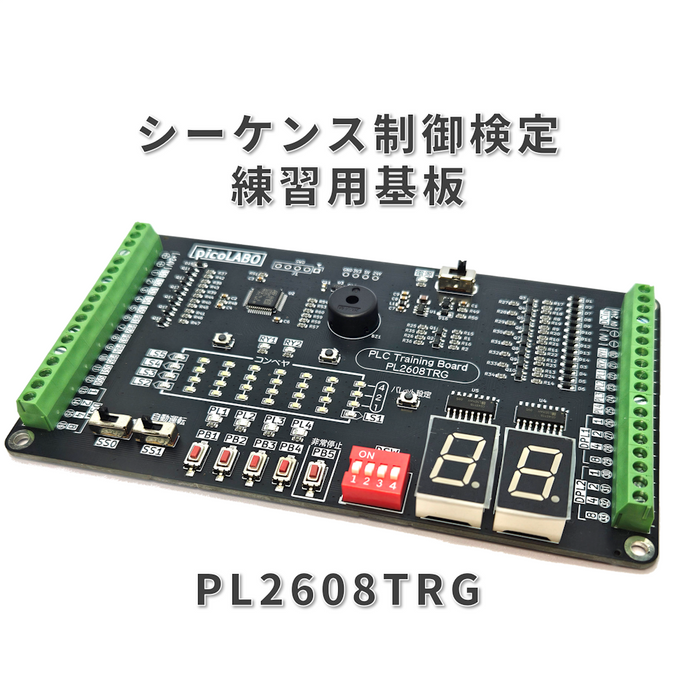

シーケンス制御検定 練習用基板 PL2608TRG

国家技能検定「シーケンス制御」の実技試験で使用される「検定盤」と同等の機能を持つ練習用基板です。本品と市販のPLCを組み合わせることで、実技試験の練習環境を低コストで構築することができます。

使用例

特徴

• 市販の検定盤に比べて圧倒的に小型・軽量・低価格です。
• 国内主要メーカー製や低価格な互換機など、さまざまなPLCに対応しています。
  ※すべてのPLCに対応しているわけではありませんので、本品とPLCの仕様をよくご確認ください。

仕様

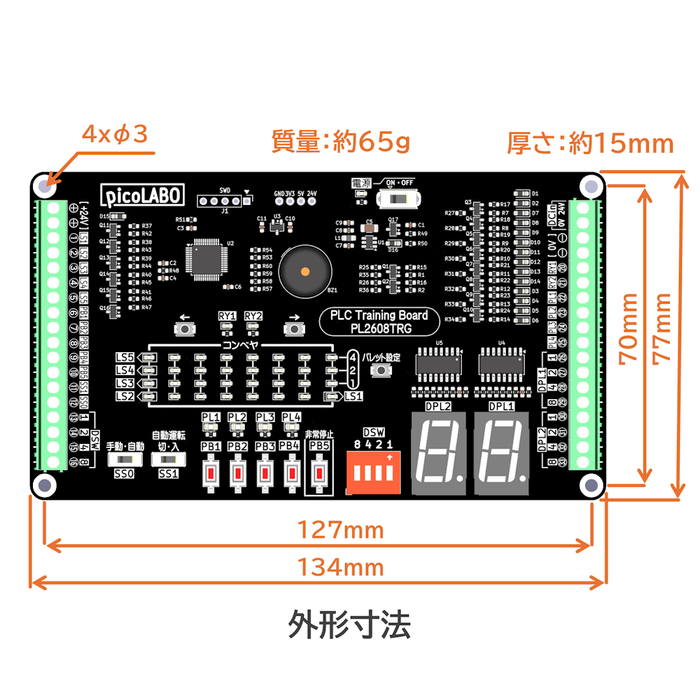

• 寸法・質量：W134×D77×H15mm　約65g
• 電源：DC24V±10%　（200mA Max）
• 対応PLC：リレー出力またはDC24Vシンク出力タイプ（例 FX3U-32MR/ES、FX3U-32MT/ES等）
• 入出力端子：3.5mmピッチスクリューターミナル（AWG24-AWG18対応）
• 入力ポート：16　※PLCのリレー出力またはDC24Vシンク出力に対応
• 出力ポート：14　※PLCのDC24Vシンク入力に対応
• 入力デバイス：コンベヤ駆動リレーx2、表示灯x4、7セグLEDx2
• 出力デバイス：押しボタンSWx5、切替SWx2、リミットSWx5、DIP-SWx1
• 表示デバイス：疑似コンベヤ（8x4LED）

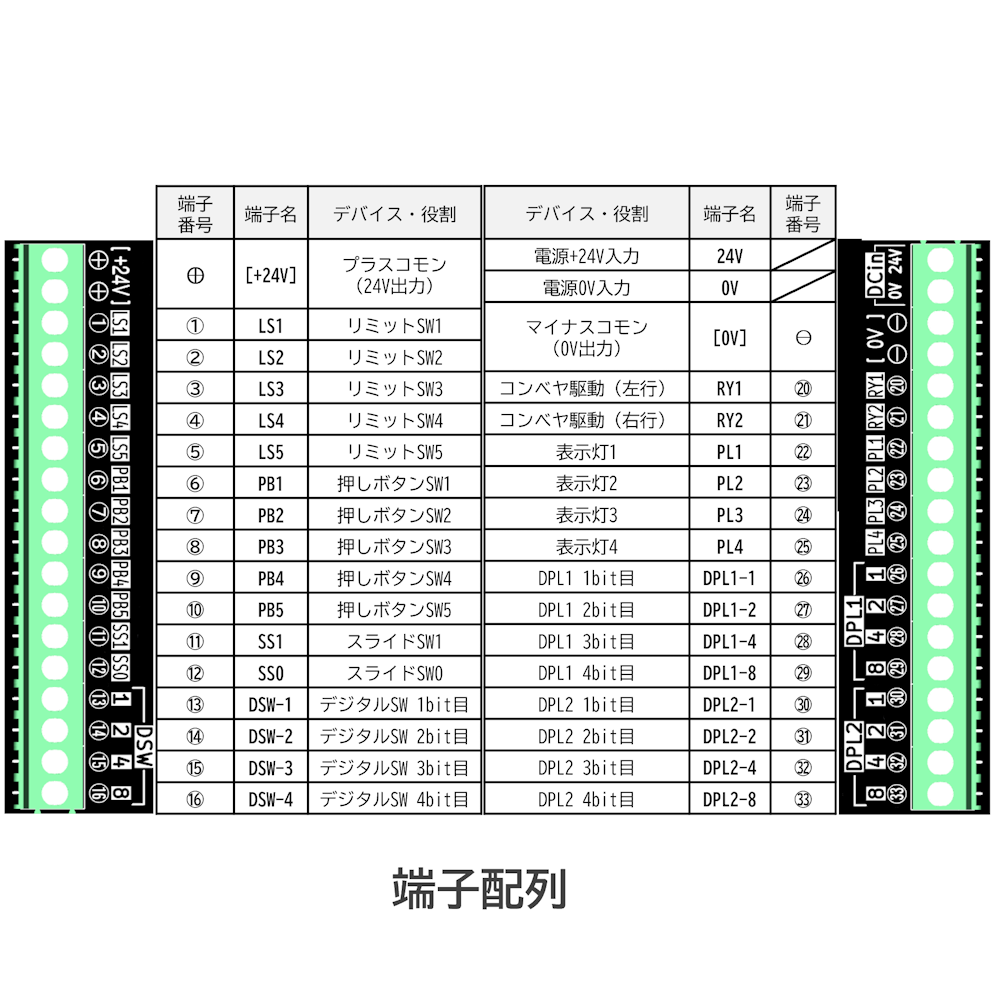

端子配列

内容物

• 1 x PL2608TRG

資料

• 製品詳細・サポート

本商品は、picoLABOさんからの受託販売商品です。輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。ご自身で解決していただく必要があります。

商品コード: PICOLABO-006
