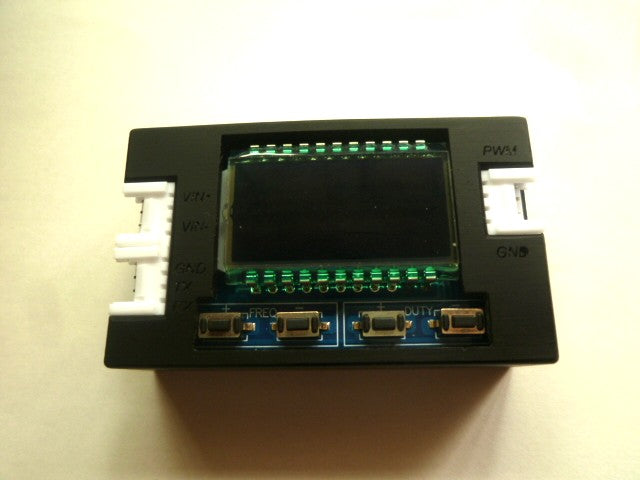

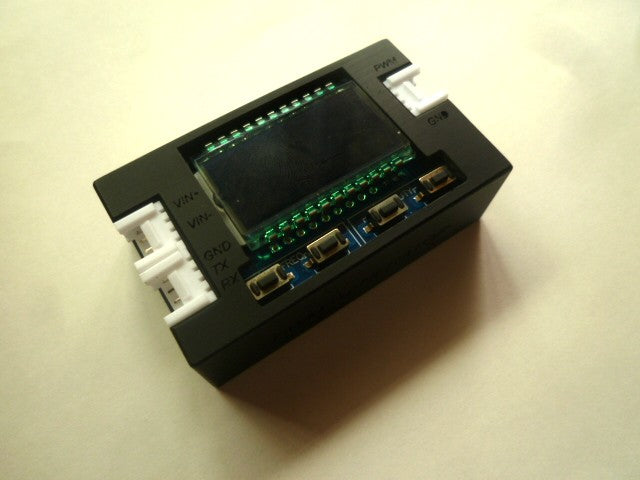

PWMパルス出力ユニット

本製品は、1Hz〜150kHz の広い周波数帯に対応した PWM 発生ユニットです。
デューティ比 0〜100% を 1% 単位で設定でき、LCD デジタル表示により現在の周波数とデューティをリアルタイムで確認できます。
UART コマンド（Fxxx / Dxxx）による外部制御に対応しており、Arduino・ESP32・Raspberry Pi など各種マイコンと連携できます。
LED フェード、モーターのソフトスタート、ポンプ流量制御など、幅広い用途に活用できる小型ユニットです。

特徴

• 1Hz〜150kHz の広い周波数帯で PWM 信号を生成
• デューティ比 0〜100% を 1% 単位で設定可能
• LCD デジタル表示により周波数・デューティをリアルタイム確認
• UART コマンド（Fxxx / Dxxx）で外部制御が可能
• LED のフェード、モーターのソフトスタート、ポンプ流量制御など幅広い用途
• 小型ユニットのため組み込み用途に最適
• Arduino／ESP32／Raspberry Pi など各種マイコンと接続可能
• 3Dプリントケース（SLAブラック）で保護され扱いやすい構造

仕様

• 動作電圧：DC 3.3V〜30V
  • 5V／9V／12V／24V など幅広く対応
• PWM周波数：1Hz〜150kHz（F001〜F1.5.0）
• デューティ比：0〜100%（D000〜D100）
• 出力振幅：入力電源電圧と同じ
• 通信方式：UART（9600bps ）
• コマンド形式：ASCII（例：F101、D050）
• 表示：LCD デジタル表示（周波数・デューティ）

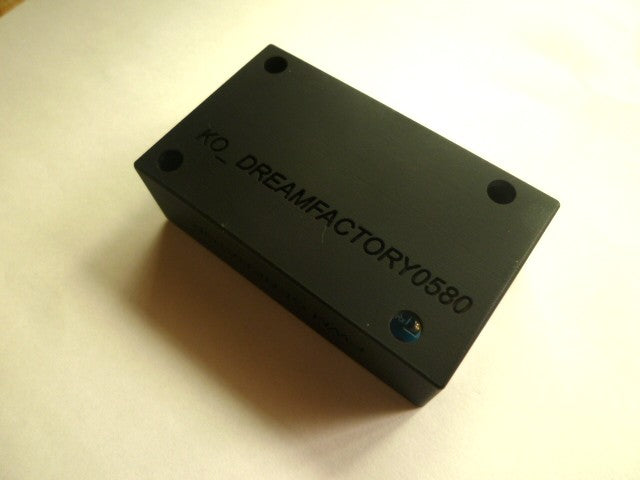

• ケース：SLAブラック（3Dプリント）
• サイズ：縦37mm x 横62mm x 高さ19mm

内容物

• PWM発生ユニット　1式

注意事項

• 3Dプリンタの性能により多少の擦れ、文字のかすれ、潰れに誤差があります事ご了承下さい。

使用例

• COOLTERMでUART通信してみた！

• PWMパルス信号出力モジュールを使ってみた

資料

接続につきましてはサポートページをご確認ください。

• サポートページ

こちらの商品は、KO_Dream Factory0580さんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
