万能ロジック

本製品は、Texas Instruments社のSN74LVC1G99を実装したブレイクアウトボードです。

SN74LVC1G99は、4つの入力（A, B, C, D）とOEの接続先（VCC/GND/入力信号）を変えるだけで、さまざまなロジック機能を1チップで実現できます。

部品箱に1つ入れておくと「インバータが1個だけ欲しい」「シュミットトリガで波形を整えたい」——そんな場面で、手持ちの部品ですぐに試すことができます。

接続を変えるだけで必要なロジックに対応できる、電子工作の心強いお守りです。

仕様

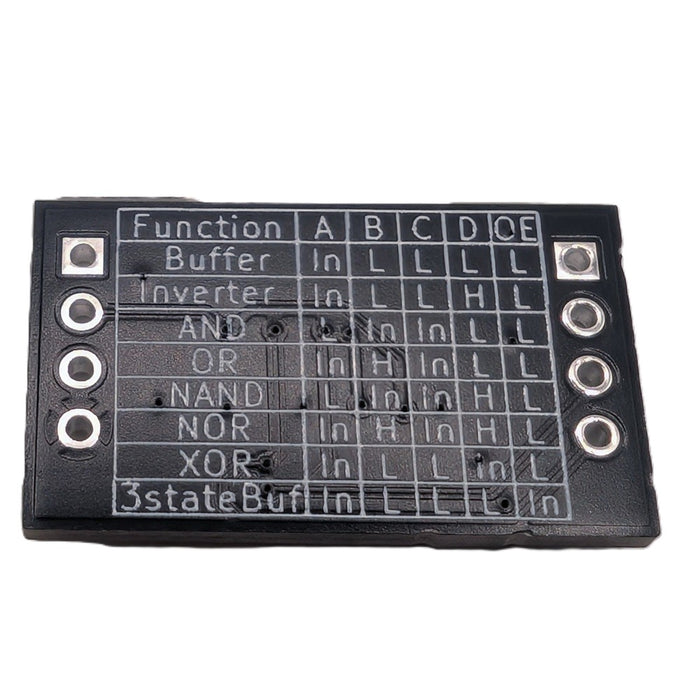

• 以下のロジックに対応
  • 基本ゲート: AND、OR、NAND、NOR、XOR、XNOR
  • 1入力ゲート: Buffer、Inverter
  • その他: 2:1マルチプレクサ、3ステート・バッファ
• シュミットトリガ入力搭載
  • 緩やかな立ち上がり信号やノイズの多い環境でも安定動作
• 広い電源電圧範囲（1.65V〜5.5V）で動作
• 5Vトレラント入力対応
  • 異なる電圧間のレベルダウン変換に活用可能

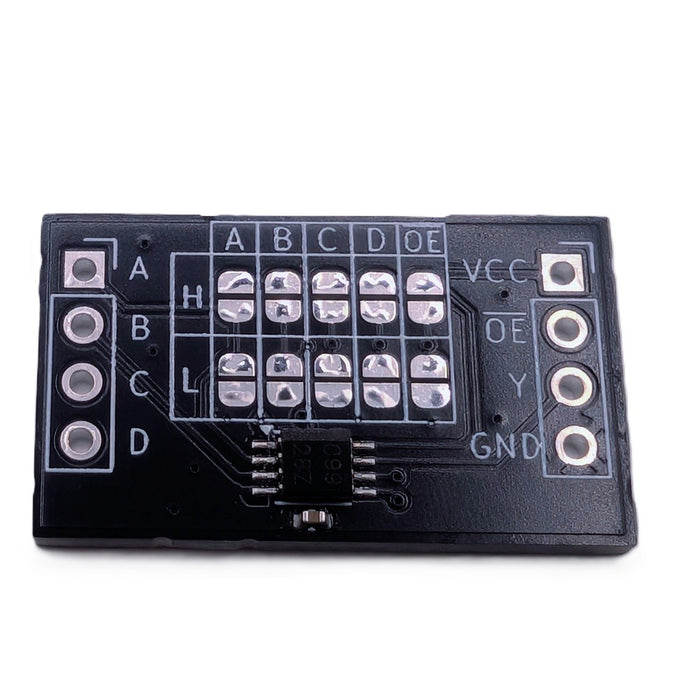

• 基板上の半田ジャンパにより、各入力のVCC/GND接続を固定可能
• ピンピッチはブレッドボードに対応

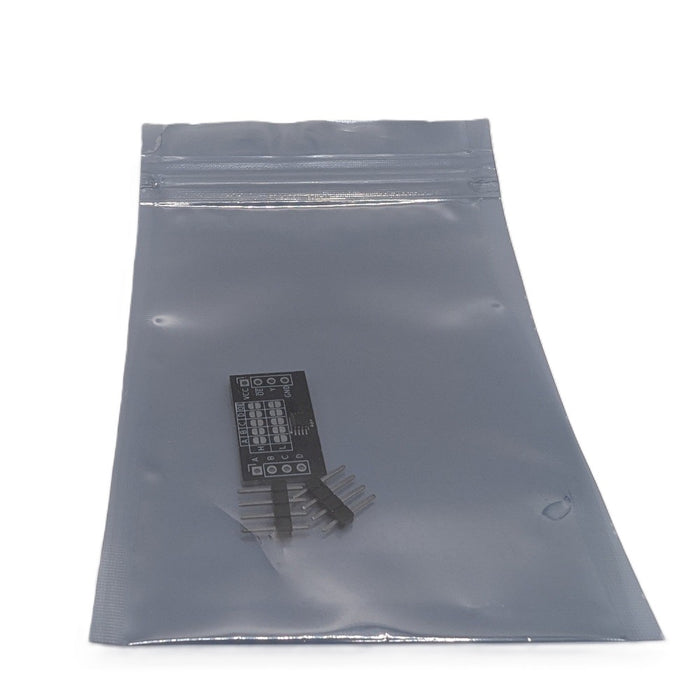

内容物

• 1 x 万能ロジック基板
• 2 x 2.54mmピッチ ピンヘッダ 1×4

資料

• SN74LVC1G99データシート
• 回路図

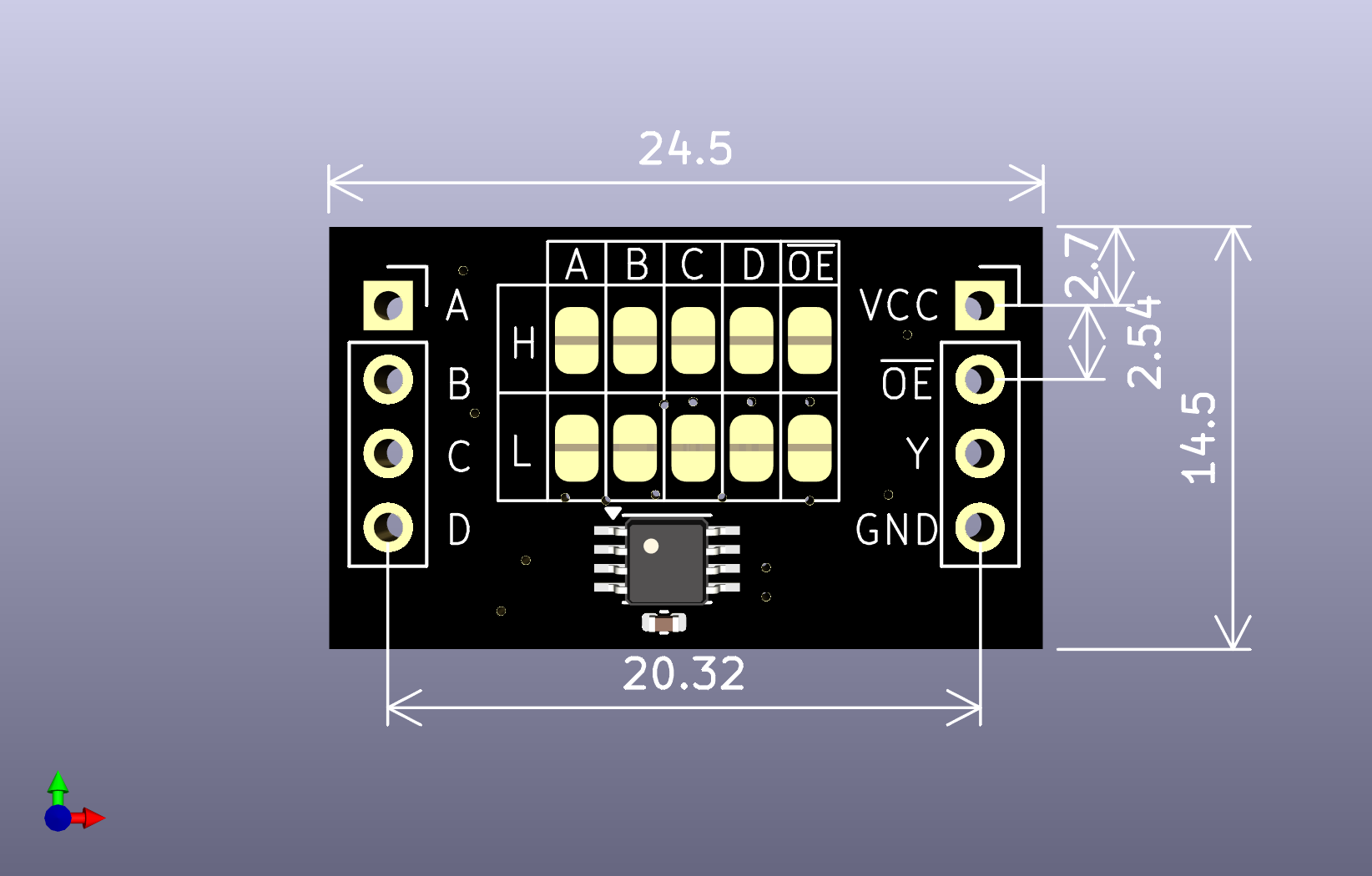

• 寸法図
