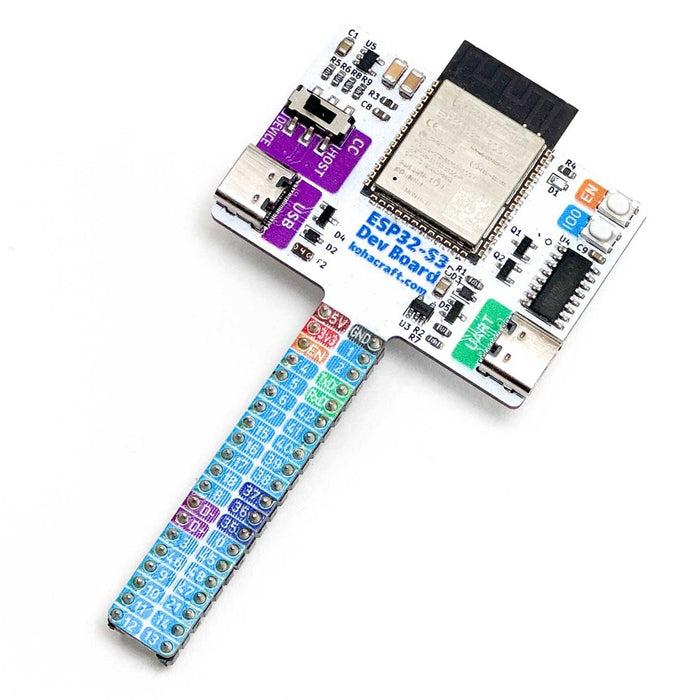

ESP32-S3開発ボード

ネイティブUSBとUSBシリアルのUSBが2系統あり、USBホストもデバイスも開発できるESP32-S3開発ボードです。

特徴

• ネイティブUSBでUSB機器の開発をしながら、デバッグ情報をUSBシリアルから取得することができます
• ネイティブUSBのCCピンは、ホストかデバイスかをスイッチで設定可能です
• ピンヘッダがDIP ICの幅なので、ブレッドボードを有効に活用して開発ができます
• ESP32-S3の全てのピンが、同じ順番にピンヘッダに接続されています
• フルカラーUVプリント基板なので特殊なIOピンが一目でわかります
• DIP ICの幅に配線するために4層基板を使用したことで少しお高くなっております

仕様

• 搭載ESP32 ESP32-S3-WROOM-1-N16R8
• フラッシュROM 16MB
• PSRAM 8MB
• USBシリアルアップロード最高速度 460800bps

使用上のご注意

• ネイティブUSBからブログラムを書き込む場合は、CCピンスイッチをDEVICEにして①EN:押す ②IO0:押す ③EN:離す ④IO:離す 操作をし、ダウンロードモードにてから書き込みます
• USBシリアルからプログラムを書き込む場合は、特に操作はいりません
• 一つのパソコンに両方のUSBを接続する場合は、ネイティブのUSB(紫)から先に接続してください

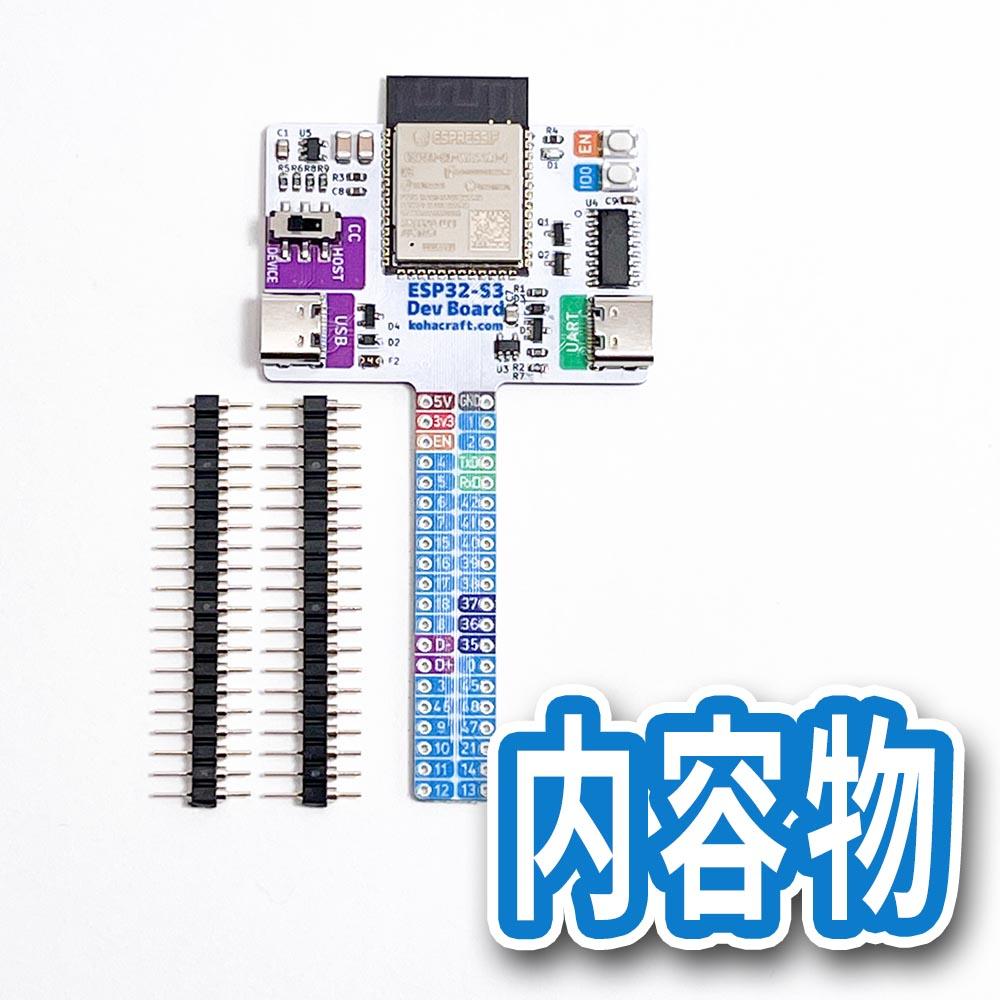

内容物

• 1 x マイコンボード
• 2 x 丸ピンヘッダ 20ピン（または1 x 丸ピンヘッダ 40ピン）


資料

• サポートページ

こちらの商品は、kohacraft.comさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
