SKU 9650

M5Stack CoreMP135

送料区分: 650

商品コード: M5STACK-K135

発売日: 2024-05-08

在庫数: 67

短いURL: ssci.to/9650

¥13,728 (税込)
¥13,728 - ¥13,728
Current price ¥13,728

注意

  • Wi-Fi接続機能は備えておりません。
  • ESP32を搭載する他のM5Stack製品と異なり、Linuxディストリビューションの一つであるDebian上で動作します。本製品の活用にはDebian 12を扱う知識が必要となります。
  • (5/8 19:40 追記) 外部ディスプレイの説明に誤りがあり、修正しました。DisplayPortではなくHDMI形状のディスプレイ端子が実装されています。

最高1 GHzで動作するArm Cortex-A7コアのSTM32MP135Dを搭載したLinuxベースのIoT開発キットです。STM32MP135Dが持つ豊富な機能を利用できます。

特徴

  • 最高1 GHzで動作するArm Cortex-A7コアのSTM32MP135Dを採用。その豊富な内蔵機能を活かした多彩なインターフェースを備えたIoT開発キットです。
  • 工業用途で多用されるイーサネット、CAN、RS-485などを備えています。もちろんM5StackのM5バス、Port A、Port Cもしっかり備えています。
  • Linux(Debian 12 Bookworm)が動作します
  • DINレールに据付可能でFA、スマートホーム、マルチメディアデバイス、工業用IoTゲートウェイ等に適しています

M5Stack CoreMP135 ハードウェア仕様

搭載MCU STM32MP135D
CPUコア ARMV7-Aアーキテクチャー Cortex-A7 32bit RISC コア搭載
キャッシュ L1:32 KB命令用/32 KBデータ用、L2:128 KB
クロック周波数 最高1 GHz
RAM 512 MB DDR3L SDRAM
MCU内蔵RAM 128 KB AXI SYSRAM、他
ストレージ マイクロSDカードスロット(OS書込済のマイクロSDカード1枚付属)
内蔵LCD 2インチIPS液晶、320 x 240 px.
タッチパネル マルチタッチ対応静電容量式(コントローラIC:FT6336U)
外部ディスプレイ HDMIポート 1280 x 720(トランスミッタIC:LT8618SX)
PMU 電源制御回路(PMU)搭載(電源制御IC:AXP2101)
RTC リアルタイムクロック(RTC)搭載(RTC-IC:BM8563)
イーサネット 2 x RJ-45コネクタ(トランシーバIC:RTL8211F(1 Gbps対応))
USB 2 x Type-Aコネクタ(USB 2.0)
1 x Type-Cコネクタ(USB OTG(On-The-Go)サポート)
CAN 2 x CAN FD対応CANポート(トランシーバIC:SIT1051T/3)
RS-485 1 x RS-485ポート(半二重、トランシーバIC:MAX3485)
Port A 1 x Port Aコネクタ(I2CまたはGPIO(PA11・PF3))
Port C 1 x Port Cコネクタ(UARTまたはGPIO(PC6・PC7))
オーディオ 1 x 1Wスピーカー搭載(D級アンプIC:NS4168)
M5BUS 1 x M5BUSコネクタ
電源入力 DC12 V/2A(内径2.1/外径5.5 mmバレルプラグ用)
外形寸法 54 x 54 x 34.5 mm(DINレール取付用ブラケット除く)
その他特徴 DINレールに据付可能

システム概要図

CoreMP135_BLOCK_DIAGRAM

M5Stack CoreMP135 ソフトウェア仕様

  • Linux:Debian 12 (bookworm)

内容物

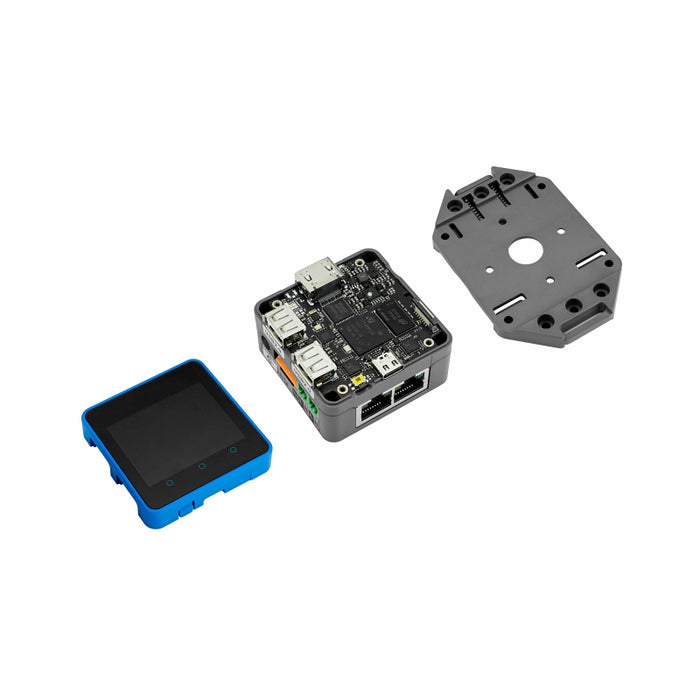

  • 1 x M5Stack CoreMP135(DINレール取付用ブラケット装着済)
  • 1 x M3六角レンチ
  • 1 x VH3.96-4Pコネクタ
  • 2 x 2.54 mmピッチ 2 Pコネクタ
  • 1 x マイクロSDカード(OS書込済)
  • 1 x スペックシート

資料


製造元希望小売価格:75ドル(税抜)
製造元の販売ページ:https://shop.m5stack.com/products/...

商品コード: M5STACK-K135
